Заказ: 1034836

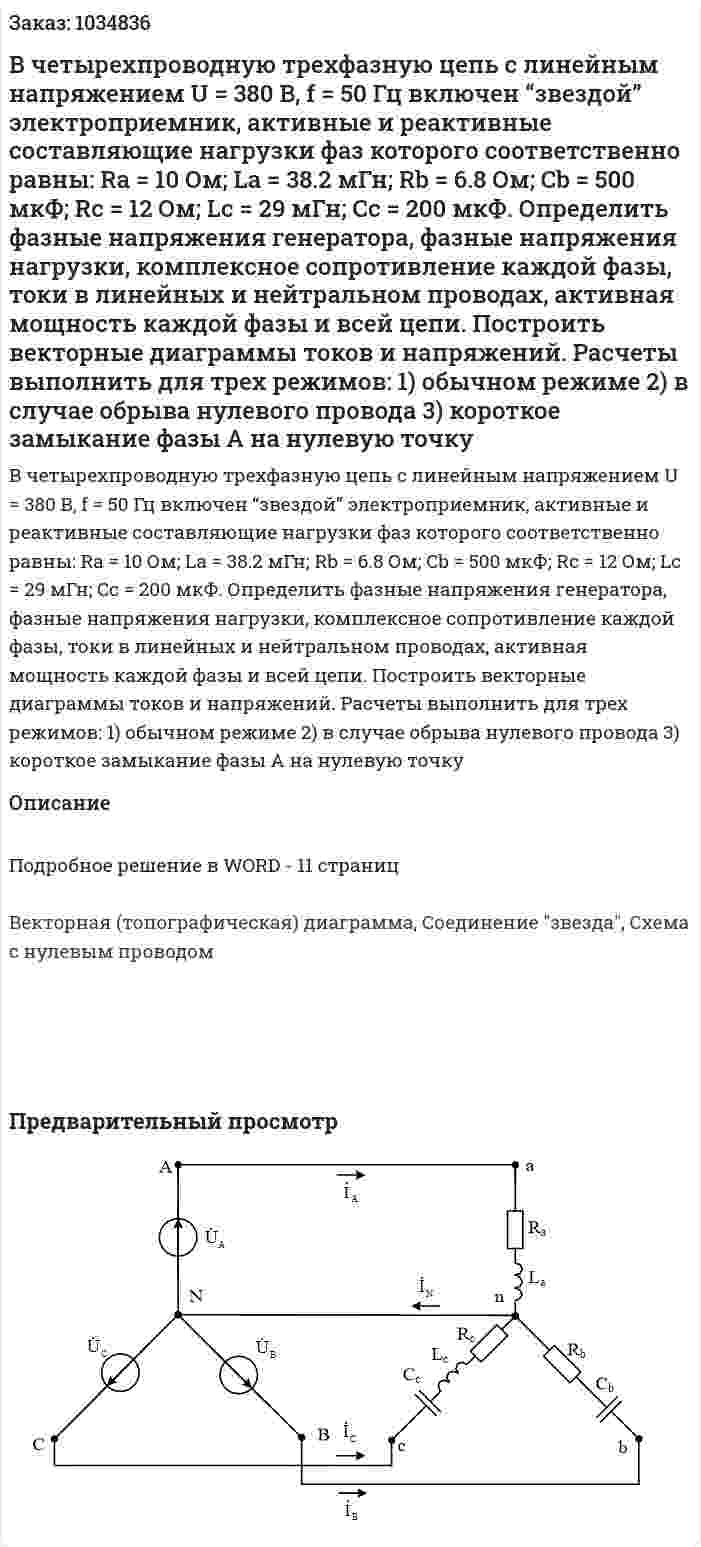

В четырехпроводную трехфазную цепь с линейным напряжением U = 380 B, f = 50 Гц включен “звездой” электроприемник, активные и реактивные составляющие нагрузки фаз которого соответственно равны: Ra = 10 Ом; La = 38.2 мГн; Rb = 6.8 Ом; Cb = 500 мкФ; Rс = 12 Ом; Lс = 29 мГн; Cс = 200 мкФ. Определить фазные напряжения генератора, фазные напряжения нагрузки, комплексное сопротивление каждой фазы, токи в линейных и нейтральном проводах, активная мощность каждой фазы и всей цепи. Построить векторные диаграммы токов и напряжений. Расчеты выполнить для трех режимов: 1) обычном режиме 2) в случае обрыва нулевого провода 3) короткое замыкание фазы А на нулевую точку
В четырехпроводную трехфазную цепь с линейным напряжением U = 380 B, f = 50 Гц включен “звездой” электроприемник, активные и реактивные составляющие нагрузки фаз которого соответственно равны: Ra = 10 Ом; La = 38.2 мГн; Rb = 6.8 Ом; Cb = 500 мкФ; Rс = 12 Ом; Lс = 29 мГн; Cс = 200 мкФ. Определить фазные напряжения генератора, фазные напряжения нагрузки, комплексное сопротивление каждой фазы, токи в линейных и нейтральном проводах, активная мощность каждой фазы и всей цепи. Построить векторные диаграммы токов и напряжений. Расчеты выполнить для трех режимов: 1) обычном режиме 2) в случае обрыва нулевого провода 3) короткое замыкание фазы А на нулевую точку
Описание
Подробное решение в WORD - 11 страниц
Векторная (топографическая) диаграмма, Соединение "звезда", Схема с нулевым проводом
