Заказ: 1149176

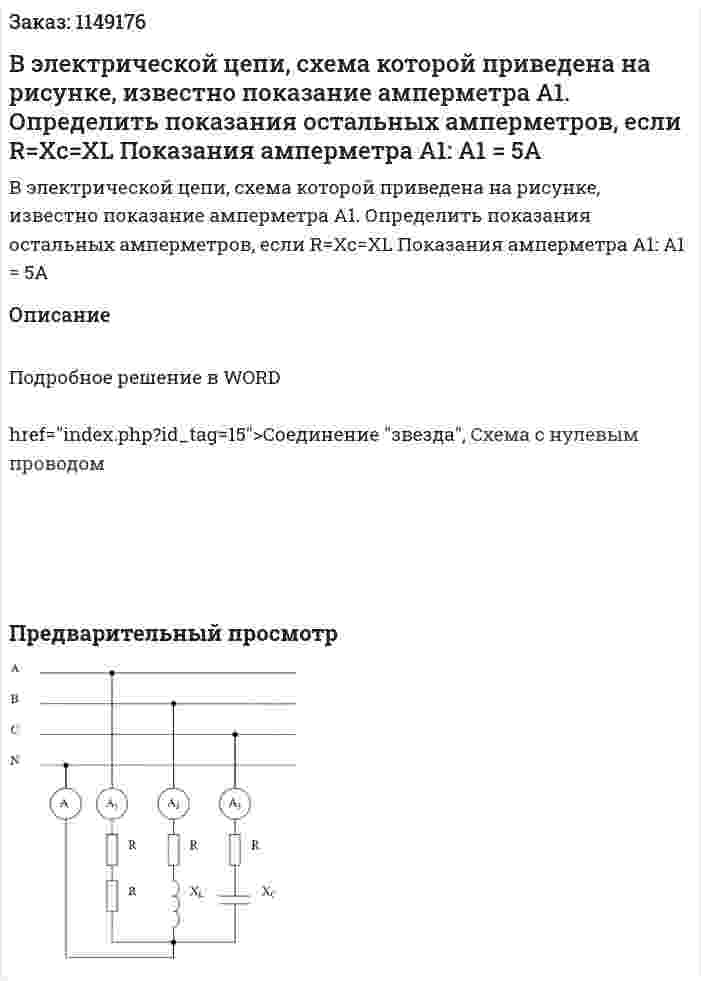

В электрической цепи, схема которой приведена на рисунке, известно показание амперметра А1. Определить показания остальных амперметров, если R=Xc=XL Показания амперметра А1: А1 = 5А
В электрической цепи, схема которой приведена на рисунке, известно показание амперметра А1. Определить показания остальных амперметров, если R=Xc=XL Показания амперметра А1: А1 = 5А
Описание
Подробное решение в WORD
Соединение "звезда", Схема с нулевым проводом
