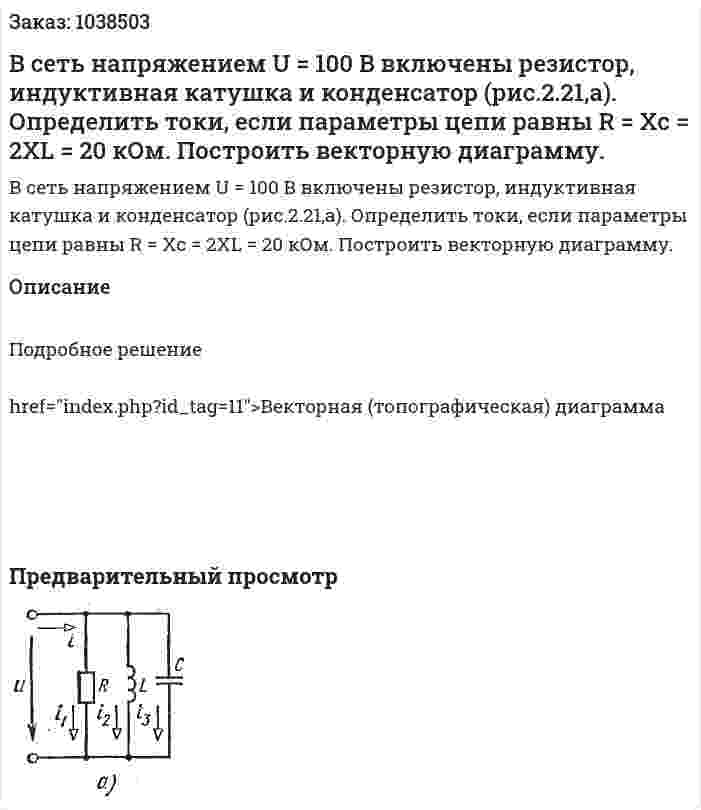

В сеть напряжением U = 100 B включены резистор, индуктивная катушка и конденсатор (рис.2.21,а). Определить токи, если параметры цепи равны R = Xc = 2XL = 20 кОм. Построить векторную диаграмму.
В сеть напряжением U = 100 B включены резистор, индуктивная катушка и конденсатор (рис.2.21,а). Определить токи, если параметры цепи равны R = Xc = 2XL = 20 кОм. Построить векторную диаграмму.
Описание
Подробное решение
Векторная (топографическая) диаграмма
- В сеть напряжением U = 120 В и частотой f = 50 Гц включена индуктивная катушка сопротивлением R = 12 Ом и индуктивностью L = 66,2 мГн. Ее последовательная схема замещения изображена на рис. 2.8, а. Определить комплексный ток, значения полной, активной и реактивной мощностей. Построить топографическую диаграмму напряжений, треугольники сопротивлений и мощностей.
- В сеть напряжением U = 120 В и частотой f = 50 Гц включена индуктивная катушка сопротивлением R = 12 Ом и индуктивностью L = 66,2 мГн. Ее последовательная схема замещения изображена на рис. 2.8, а. Определить комплексный ток, значения полной, активной и реактивной мощностей. Построить топографическую диаграмму напряжений, треугольники сопротивлений и мощностей.
- В сеть напряжением U = 120 В и частотой f = 50 Гц включена катушка с активным сопротивлением R = 12 Ом и индуктивностью L = 66,2 мГн. Определить полную и реактивную мощности, а также коэффициент мощности cosφ.
- В сеть напряжением U = 120 В и частотой f = 50 Гц включена катушка с активным сопротивлением R = 12 Ом и индуктивностью L = 66,2 мГн. Определить полную и реактивную мощности, а также коэффициент мощности cosφ.
- В сеть напряжением U = 220 В и частотой f = 50 Гц включаются поочередно реостат с сопротивлением 10 Ом, индуктивная катушка с индуктивностью L = 32 мГн и конденсатор емкостью 317 мкФ. Определить для каждого случая токи в приемниках, построить векторные диаграммы.
- В сеть напряжением U = 220 В и частотой f = 50 Гц включаются поочередно реостат с сопротивлением 10 Ом, индуктивная катушка с индуктивностью L = 32 мГн и конденсатор емкостью 317 мкФ. Определить для каждого случая токи в приемниках, построить векторные диаграммы.
- В сеть однофазного тока через трансформатор тока 500/5 и трансформатор напряжения 5000/100 включены приборы: амперметр, вольтметр, ваттметр. Определить ток I1 , напряжение U1, активную мощность Р1 в исследуемой цепи, коэффициент мощности cosφ цепи, если показания амперметра I2 = 4 А, вольтметра U2 = 100 В, ваттметра Р2 = 350 Вт. Приведите схему включения приборов
- В сеть напряжением 127 В включены последовательно две катушки: одна с активным сопротивлением r1 = 3,46 Ом и L1 = 29,4 мГн, а другая с активным сопротивлением r2 = 8,66 Ом и индуктивностью L2 = 8,1 мГн. Частота сети 50 Гц. Определить ток в цепи, напряжения и мощности каждой из катушек и всей цепи.
- В сеть напряжением 127 В включены последовательно две катушки: одна с активным сопротивлением r1 = 3,46 Ом и L1 = 29,4 мГн, а другая с активным сопротивлением r2 = 8,66 Ом и индуктивностью L2 = 8,1 мГн. Частота сети 50 Гц. Определить ток в цепи, напряжения и мощности каждой из катушек и всей цепи.
- В сеть напряжением 127 В последовательно включены батарея конденсаторов общей емкостью С = 290 мкФ и сопротивление R = 5 Ом. Определить активную мощность [Вт]. (ответ должен содержать десятичное число с двумя знаками после запятой).
- В сеть напряжением 127 В последовательно включены батарея конденсаторов общей емкостью С = 290 мкФ и сопротивление R = 5 Ом. Определить активную мощность [Вт]. (ответ должен содержать десятичное число с двумя знаками после запятой).
- В сеть напряжением 220 В включены последовательно катушка с активным сопротивлением 10 Ом и индуктивностью 159 мГн, а также батарея конденсаторов. Определить емкость батареи, при которой в цепи установится резонанс напряжений. Найти ток в цепи и напряжения на индуктивном и емкостном элементах. Построить топографическую диаграмму напряжений.
- В сеть напряжением 220 В включены последовательно катушка с активным сопротивлением 10 Ом и индуктивностью 159 мГн, а также батарея конденсаторов. Определить емкость батареи, при которой в цепи установится резонанс напряжений. Найти ток в цепи и напряжения на индуктивном и емкостном элементах. Построить топографическую диаграмму напряжений.
- В сеть напряжением U = 100 B включены резистор, индуктивная катушка и конденсатор (рис.2.21,а). Определить токи, если параметры цепи равны R = Xc = 2XL = 20 кОм. Построить векторную диаграмму.
