Заказ: 1151055

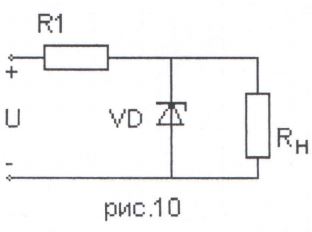

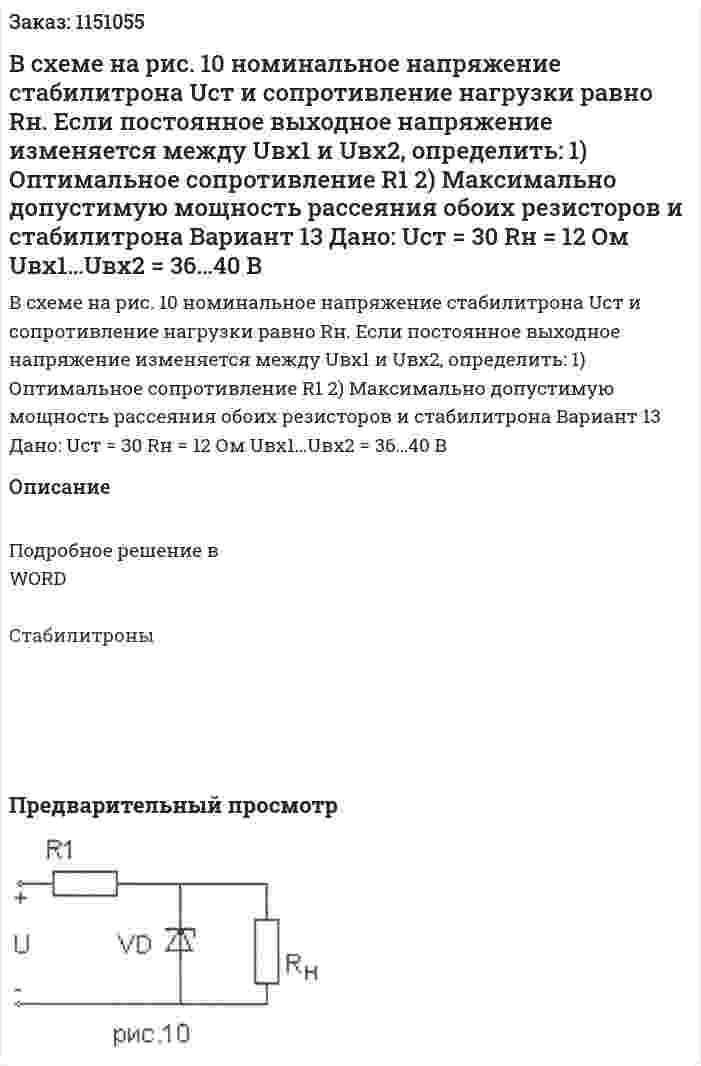

В схеме на рис. 10 номинальное напряжение стабилитрона Uст и сопротивление нагрузки равно Rн. Если постоянное выходное напряжение изменяется между Uвх1 и Uвх2, определить: 1) Оптимальное сопротивление R1 2) Максимально допустимую мощность рассеяния обоих резисторов и стабилитрона Вариант 13 Дано: Uст = 30 Rн = 12 Ом Uвх1…Uвх2 = 36…40 В
В схеме на рис. 10 номинальное напряжение стабилитрона Uст и сопротивление нагрузки равно Rн. Если постоянное выходное напряжение изменяется между Uвх1 и Uвх2, определить: 1) Оптимальное сопротивление R1 2) Максимально допустимую мощность рассеяния обоих резисторов и стабилитрона Вариант 13 Дано: Uст = 30 Rн = 12 Ом Uвх1…Uвх2 = 36…40 В
Описание
Подробное решение в WORD
