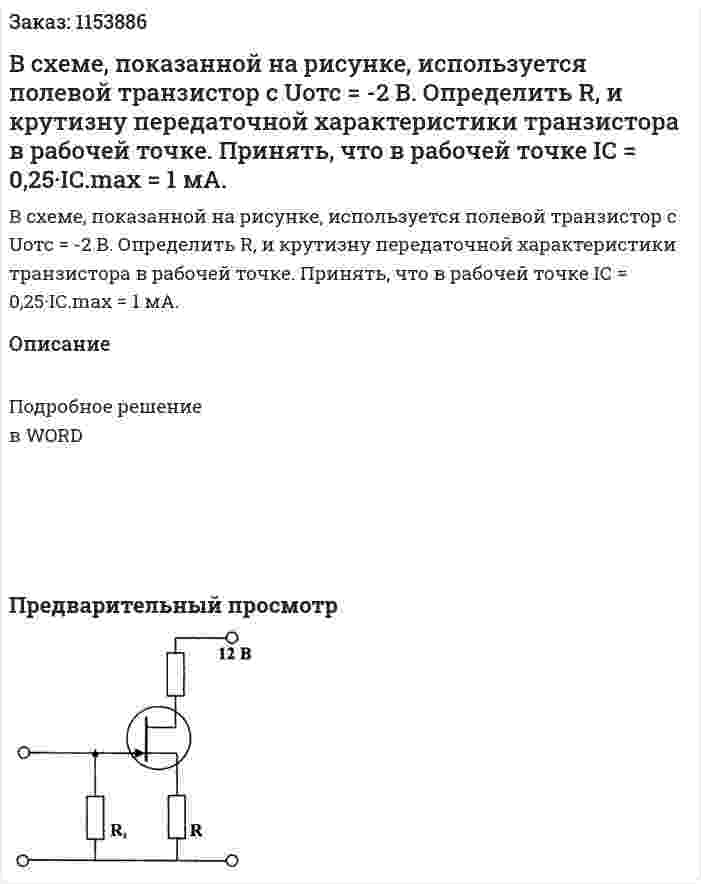

В схеме, показанной на рисунке, используется полевой транзистор с Uотс = -2 В. Определить R, и крутизну передаточной характеристики транзистора в рабочей точке. Принять, что в рабочей точке IС = 0,25·IС.max = 1 мА.
В схеме, показанной на рисунке, используется полевой транзистор с Uотс = -2 В. Определить R, и крутизну передаточной характеристики транзистора в рабочей точке. Принять, что в рабочей точке IС = 0,25·IС.max = 1 мА.
Описание
Подробное решение в WORD
- В схеме, показанной на рисунке, используется полевой транзистор с Uотс = -2 В. Определить напряжения UЗИ, UСИ, и крутизну передаточной характеристики транзистора в рабочей точке, если в рабочей точке IС = 0,36·IС.max = 1 мА.
- В схеме, показанной на рисунке, найти силу тока через гальванометр, если E1 = 1,5 В, R1 = 3 кОм; E2 = 3 В, R2 = 6 кОм. Сопротивлением гальванометра пренебречь.
- В схеме, представленной на рисунке Е1 = 6 В, Е2 = 6 В, R1 = 2 Ом, R2 = 2 Ом, R3 = 6 Ом. Найти силу тока во всех участках цепи. Внутренним сопротивлением элементов пренебречь
- В схеме, представленной на рисунке Е1 = 6 В, Е2 = 6 В, R1 = 2 Ом, R2 = 2 Ом, R3 = 6 Ом. Найти силу тока во всех участках цепи. Внутренним сопротивлением элементов пренебречь
- В схеме, представленной на рисунке, заданы значения ЭДС источников е их, внутренние сопротивления r, и сопротивления R. Составить систему уравнений, необходимых для расчета силы токов I во всех ветвях цепи.
- В схеме, представленной на рисунке, заданы значения ЭДС источников е их, внутренние сопротивления r, и сопротивления R. Составить систему уравнений, необходимых для расчета силы токов I во всех ветвях цепи.
- В схеме, представленной на рисунке, определить коэффициент передачи K = (U2/U1). R1 = 5 Ом, R2 = 12 Ом, r = 3 Ом
- В схеме, показанной на рисунке, используется параметрическая стабилизация рабочей точки. Определить R(T0) и его ТКС, если ток коллектора при изменении температуры остается постоянным, UБЭ(Т0) = 0,7 В, α = 0,98, Iэ(Т0) = 1,3 мА, ΔUБЭ/ΔТ = -2,0 мВ/К. Оценки проводить в линейном приближении, пренебрегая зависимостями ЕК, Ri, α и IКБО от температуры.
- В схеме, показанной на рисунке, используется параметрическая стабилизация рабочей точки. Определить R(Т0) и его ТКС, если ток коллектора при изменении температуры остается постоянным, UБЭ(Т0) = 0,7 В, α = 0,98, IЭ(Т0) = 13 мА, ΔUБЭ/ΔТ = -2,0 мВ/К. Оценки проводить в линейном приближении, пренебрегая зависимостями ЕК, Ri, α и IКБО от температуры.
- В схеме, показанной на рисунке, используется полевой транзистор с IС.max = 1 мА и Uотс = -4 В. Определить UСИ и крутизну передаточной характеристики транзистора в рабочей точке.
- В схеме, показанной на рисунке, используется полевой транзистор с Uотс = -2 В. Определить ICmax, UЗИ и крутизну передаточной характеристики S в рабочей точке, если в рабочей точке IC = 0,36·IC.max = 1 мА.
- В схеме, показанной на рисунке, используется полевой транзистор с Uотс = -2 В. Определить R и крутизну передаточной характеристики S в рабочей точке, если в рабочей точке IC = 0,25·IC.max = 1 мА.
- В схеме, показанной на рисунке, используется полевой транзистор с Uотс = -2 В. Определить R и крутизну передаточной характеристики S в рабочей точке, если в рабочей точке IC = 0,25·IC.max = 1 мА.
- В схеме, показанной на рисунке, используется полевой транзистор с Uотс = -2 В. Определить R и крутизну передаточной характеристики S в рабочей точке, если в рабочей точке IC = 0,36·IC.max = 1 мА.
