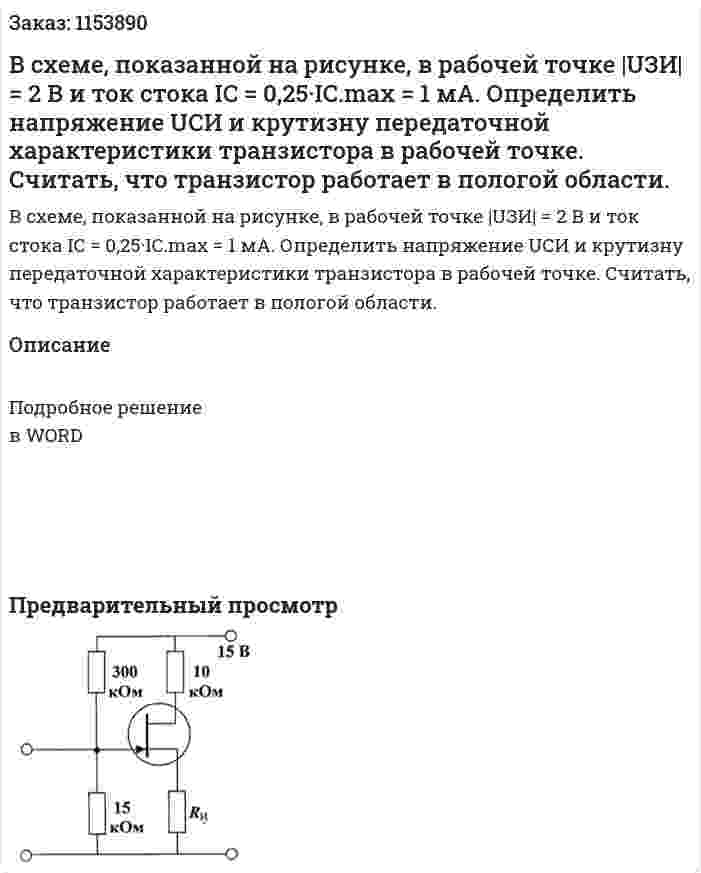

В схеме, показанной на рисунке, в рабочей точке |UЗИ| = 2 В и ток стока IC = 0,25·IC.max = 1 мА. Определить напряжение UСИ и крутизну передаточной характеристики транзистора в рабочей точке. Считать, что транзистор работает в пологой области.
В схеме, показанной на рисунке, в рабочей точке |UЗИ| = 2 В и ток стока IC = 0,25·IC.max = 1 мА. Определить напряжение UСИ и крутизну передаточной характеристики транзистора в рабочей точке. Считать, что транзистор работает в пологой области.
Описание
Подробное решение в WORD
- В схеме, показанной на рисунке, используется параметрическая стабилизация рабочей точки. Определить R(T0) и его ТКС, если ток коллектора при изменении температуры остается постоянным, UБЭ(Т0) = 0,7 В, α = 0,98, Iэ(Т0) = 1,3 мА, ΔUБЭ/ΔТ = -2,0 мВ/К. Оценки проводить в линейном приближении, пренебрегая зависимостями ЕК, Ri, α и IКБО от температуры.
- В схеме, показанной на рисунке, используется параметрическая стабилизация рабочей точки. Определить R(Т0) и его ТКС, если ток коллектора при изменении температуры остается постоянным, UБЭ(Т0) = 0,7 В, α = 0,98, IЭ(Т0) = 13 мА, ΔUБЭ/ΔТ = -2,0 мВ/К. Оценки проводить в линейном приближении, пренебрегая зависимостями ЕК, Ri, α и IКБО от температуры.
- В схеме, показанной на рисунке, используется полевой транзистор с IС.max = 1 мА и Uотс = -4 В. Определить UСИ и крутизну передаточной характеристики транзистора в рабочей точке.
- В схеме, показанной на рисунке, используется полевой транзистор с Uотс = -2 В. Определить ICmax, UЗИ и крутизну передаточной характеристики S в рабочей точке, если в рабочей точке IC = 0,36·IC.max = 1 мА.
- В схеме, показанной на рисунке, используется полевой транзистор с Uотс = -2 В. Определить R и крутизну передаточной характеристики S в рабочей точке, если в рабочей точке IC = 0,25·IC.max = 1 мА.
- В схеме, показанной на рисунке, используется полевой транзистор с Uотс = -2 В. Определить R и крутизну передаточной характеристики S в рабочей точке, если в рабочей точке IC = 0,25·IC.max = 1 мА.
- В схеме, показанной на рисунке, используется полевой транзистор с Uотс = -2 В. Определить R и крутизну передаточной характеристики S в рабочей точке, если в рабочей точке IC = 0,36·IC.max = 1 мА.
- В схеме определить мощности источников электрической энергии Е1 = 20 В; Е2 = 30 В J3 = 2 А R1 = 3 Ом, R3 = 10 Ом, R4 = 5 Ом
- В схеме определить показание вольтметра, если X1 = 20 Ом, X2 = 10 Ом, XC = 10 Ом, R = 40 Ом, XM = 10 Ом, E = 200 В
- В схеме определить показание вольтметра, если X1 = 20 Ом, X2 = 10 Ом, XC = 10 Ом, R = 40 Ом, XM = 10 Ом, E = 200 В
- В схеме определить показания вольтметра.
- В схеме определить показания вольтметра.
- В схеме определить ток источника, используя преобразование звезды резисторов R2, R4, R5 в эквивалентный треугольник. Дано: R2 = 6 Ом, R3 = 42 Ом, R4 = 12 Ом, R5 = 24 Ом, R6 = 28 Ом, I3 = 0.5 A
- В схеме определить ток источника, используя преобразование звезды резисторов R2, R4, R5 в эквивалентный треугольник. Дано: R2 = 6 Ом, R3 = 42 Ом, R4 = 12 Ом, R5 = 24 Ом, R6 = 28 Ом, I3 = 0.5 A
