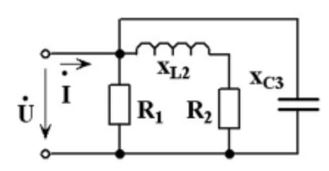

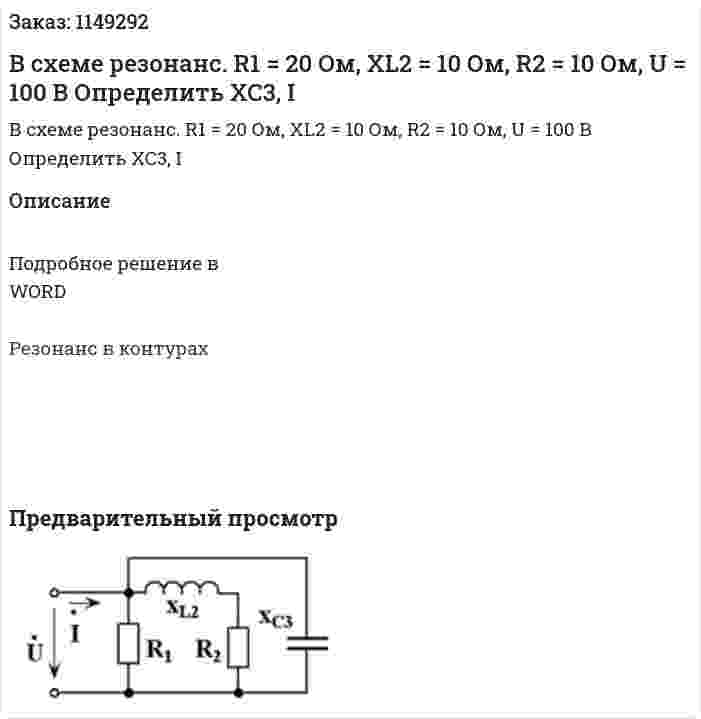

В схеме резонанс. R1 = 20 Ом, XL2 = 10 Ом, R2 = 10 Ом, U = 100 В Определить XC3, I
В схеме резонанс. R1 = 20 Ом, XL2 = 10 Ом, R2 = 10 Ом, U = 100 В Определить XC3, I
Описание
Подробное решение в WORD
Резонанс в контурах
- В схеме резонанс R1 = 30, XC = 10, R2 = 10, I = 1. Определить XL, U
- В схеме резонанс R1 = 30, XC = 10, R2 = 10, I = 1. Определить XL, U
- В схеме резонанс R = 20, XL = 20; I = 2 + 2j. Определить U, XC, Q
- В схеме резонанс R = 20, XL = 20; I = 2 + 2j. Определить U, XC, Q
- В схеме резонанс. R = 20; XL = 20; I = 2+2j.Определить U, XC, Q.
- В схеме резонанс. R = 20; XL = 20; I = 2+2j.Определить U, XC, Q.
- В схеме резонанс. R2 = 15; XL=30; U=120; I=4. Определить R, XC, I1, I2.
- В схеме простейшего усилителя низкой частоты на транзисторе (рис.) начальное смещение базы в режиме покоя задаётся током резистора RБ. Даны параметры RK, EK и h21Э. Рассчитать значение RБ так, чтобы в режиме покоя между коллектором и эмиттером транзистора было задано напряжение UКЭ. Вариант 10Дано Rк = 3,2 кОм; Eк = 13 В; h21э = 85; Uкэ = 5,5 В;
- В схеме простейшего усилителя низкой частоты на транзисторе (рис.) начальное смещение базы в режиме покоя задаётся током резистора RБ. Даны параметры RK, EK и h21Э. Рассчитать значение RБ так, чтобы в режиме покоя между коллектором и эмиттером транзистора было задано напряжение UКЭ. Вариант 6Дано Rк = 2,4 кОм; Eк = 14 В; h21э = 50; Uкэ = 9 В;
- В схеме резонанс: R = 10 Ом, XL = 10, XC1 = XC2, I = 10. Определить U, XC1, XC2, Q
- В схеме резонанс: R = 10 Ом, XL = 10, XC1 = XC2, I = 10. Определить U, XC1, XC2, Q
- В схеме резонанс. R1=10; XL=40; R2=40; I=2. Определить U, Xc, Q
- В схеме резонанс. R1=10; XL=40; R2=40; I=2. Определить U, Xc, Q
- В схеме резонанс. R1 = 20 Ом, XL2 = 10 Ом, R2 = 10 Ом, U = 100 В Определить XC3, I
