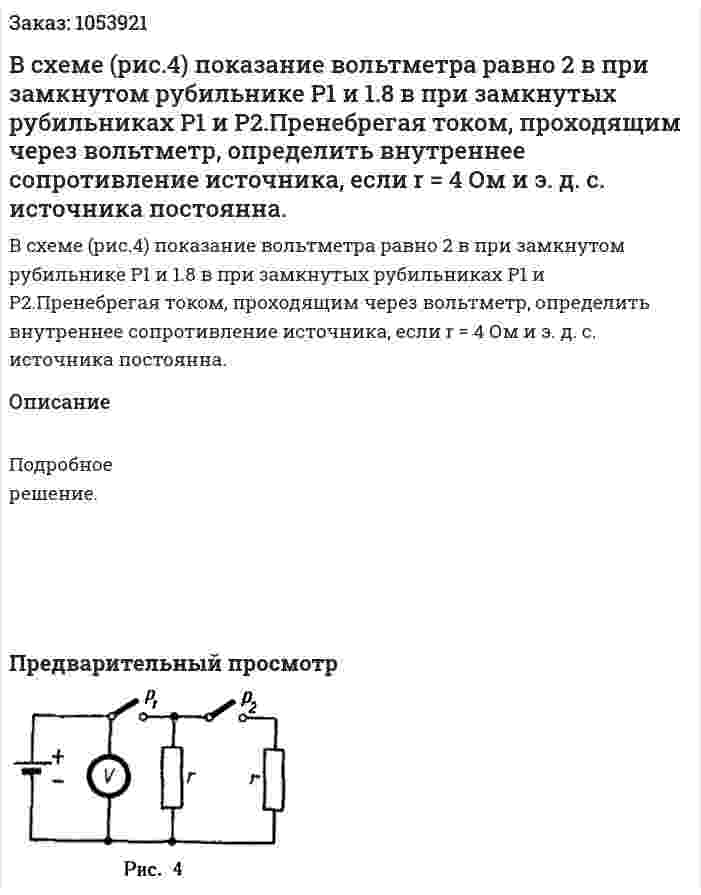

В схеме (рис.4) показание вольтметра равно 2 в при замкнутом рубильнике Р1 и 1.8 в при замкнутых рубильниках Р1 и Р2.Пренебрегая током, проходящим через вольтметр, определить внутреннее сопротивление источника, если r = 4 Ом и э. д. с. источника постоянна.
В схеме (рис.4) показание вольтметра равно 2 в при замкнутом рубильнике Р1 и 1.8 в при замкнутых рубильниках Р1 и Р2.Пренебрегая током, проходящим через вольтметр, определить внутреннее сопротивление источника, если r = 4 Ом и э. д. с. источника постоянна.
Описание
Подробное решение.
- В схеме (рис.4) показание вольтметра равно 2 в при замкнутом рубильнике Р1 и 1.8 в при замкнутых рубильниках Р1 и Р2.Пренебрегая током, проходящим через вольтметр, определить внутреннее сопротивление источника, если r = 4 Ом и э. д. с. источника постоянна.
- В схеме рис. 4 произошло короткое замыкание фазы нагрузки ас. Исходные данные EA = 100ej20° B; EB = 100e-j100° B; EC = 100ej140° B, r1 =10 Oм; r2 = 15 Ом; r3 = 20 Ом; XL = 10 Ом; XC = 30 Ом. Определить: линейные токи IA, IB, IC; фазные токи нагрузки Iab , Ibc и показания ваттметров P1, P2 . Составить баланс мощности, нарисовать векторную диаграмму.
- В схеме рис. 4 произошло короткое замыкание фазы нагрузки ас. Исходные данные EA = 100ej20° B; EB = 100e-j100° B; EC = 100ej140° B, r1 =10 Oм; r2 = 15 Ом; r3 = 20 Ом; XL = 10 Ом; XC = 30 Ом. Определить: линейные токи IA, IB, IC; фазные токи нагрузки Iab , Ibc и показания ваттметров P1, P2 . Составить баланс мощности, нарисовать векторную диаграмму.
- В схеме (рис. 50, а) методом наложения найти все токи. Внутренние сопротивления источников э.д.с. принять равными нулю. Электродвижущие силы и сопротивления элементов цепи имеют следующие значения: E1 = 96 В, E2 = 75 В, r3 = 3 Ом, r4 = 15 Ом, r5 = 10 Ом, r6 = 6 Ом.
- В схеме (рис. 50, а) методом наложения найти все токи. Внутренние сопротивления источников э.д.с. принять равными нулю. Электродвижущие силы и сопротивления элементов цепи имеют следующие значения: E1 = 96 В, E2 = 75 В, r3 = 3 Ом, r4 = 15 Ом, r5 = 10 Ом, r6 = 6 Ом.
- В схеме(рис.8)E1 и E2- два элемента с одинаковыми внутренними сопротивлениями, равными 0,50 Ом. Е1=2,00 В, Е2=3,00 В. Найти силу тока,текущего 1)через сопротивление R1=0,50 Ом. 2)через сопротивление R2=1,50 Ом. 3)через элемент Е.
- В схеме рис. 9 найти распределение зарядов, если E1 = 20 В; E2 = 7 В; C1 = 7 мкФ; C2 = 1 мкФ; C3 = 3 мкФ; C4 = 4 мкФ; C5 = C6 = 5 мкФ.
- В схеме (рис. 2.7) два диода Д220 подключены к источнику ЕИ = 12,5 В с сопротивлениями: R1 = 300 и RН = 200 [Ом]. Параметры диодов: UПР = 1,5 В; UОбр.мах.= 70 В; IПР.мах = 0,05А; IОбр.= 0,00001А (при Т = 300К). Вычислить: а) ток источника IИ и ток в нагрузке IН, при прямом включении диодов; б) токи IИ и IН при обратном включении диодов.
- В схеме рис.2 определить показание вольтметра, если W1 = 1000 витков, W2 = 100 витков, E1 = 220 В, E2 = 20 B
- В схеме рис.2 определить показание вольтметра, если W1 = 1000 витков, W2 = 100 витков, E1 = 220 В, E2 = 20 B
- В схеме (рис.3) переключатель служит для присоединения вольтметра к зажимам источника (положение 1) и для замыкания цепи (положение 2. Таким путем получены показания вольтметра 2.1 в и амперметра 1 а.Чему равно внутреннее сопротивление источника, если внешнее сопротивление r = 2 Ом?
- В схеме (рис.3) переключатель служит для присоединения вольтметра к зажимам источника (положение 1) и для замыкания цепи (положение 2. Таким путем получены показания вольтметра 2.1 в и амперметра 1 а.Чему равно внутреннее сопротивление источника, если внешнее сопротивление r = 2 Ом?
- В схеме (рис. 4.1) известно, что Е1 = 100 В; Е2 = 200 В; R1 = 20 Ом; R2 = 40 Ом; R3 = 80 Ом; R4 = 10 Ом; R5 = 26 Ом. Найти методом наложения ток в сопротивлении R5.
- В схеме (рис. 4.1) известно, что Е1 = 100 В; Е2 = 200 В; R1 = 20 Ом; R2 = 40 Ом; R3 = 80 Ом; R4 = 10 Ом; R5 = 26 Ом. Найти методом наложения ток в сопротивлении R5.
