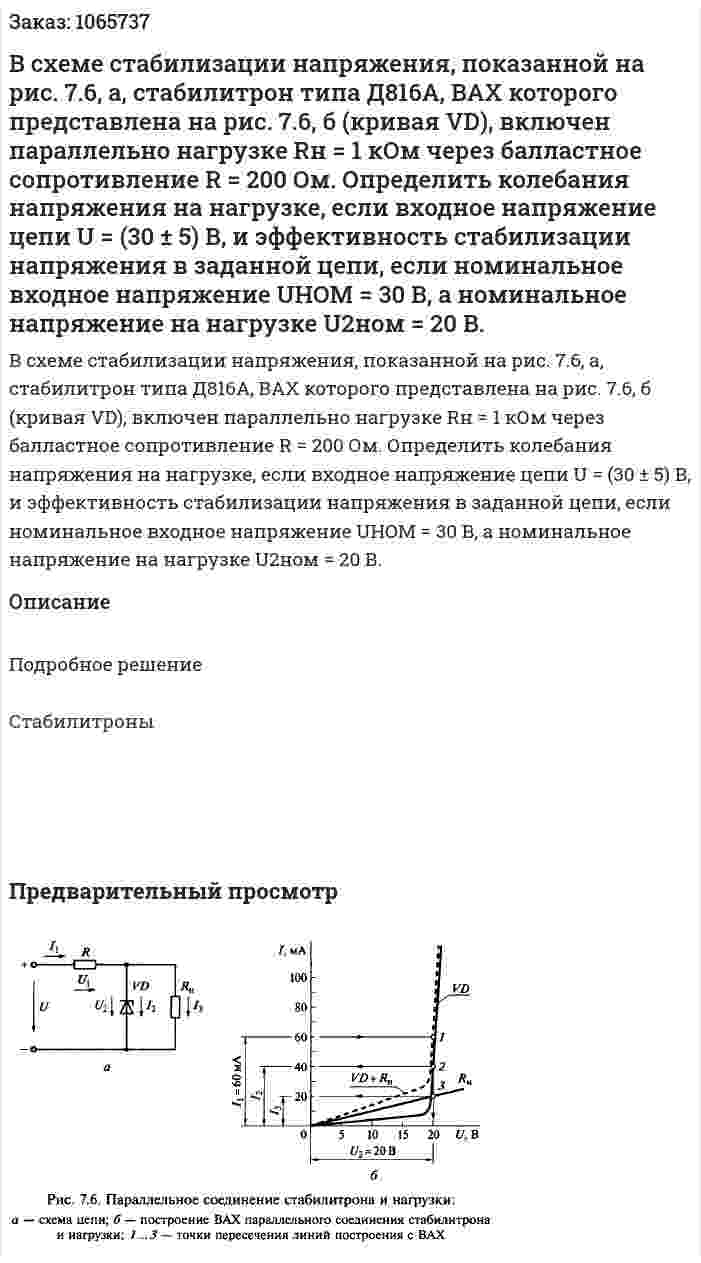

В схеме стабилизации напряжения, показанной на рис. 7.6, а, стабилитрон типа Д816А, ВАХ которого представлена на рис. 7.6, б (кривая VD), включен параллельно нагрузке Rн = 1 кОм через балластное сопротивление R = 200 Ом. Определить колебания напряжения на нагрузке, если входное напряжение цепи U = (30 ± 5) В, и эффективность стабилизации напряжения в заданной цепи, если номинальное входное напряжение UHOM = 30 В, а номинальное напряжение на нагрузке U2ном = 20 В.

В схеме стабилизации напряжения, показанной на рис. 7.6, а, стабилитрон типа Д816А, ВАХ которого представлена на рис. 7.6, б (кривая VD), включен параллельно нагрузке Rн = 1 кОм через балластное сопротивление R = 200 Ом. Определить колебания напряжения на нагрузке, если входное напряжение цепи U = (30 ± 5) В, и эффективность стабилизации напряжения в заданной цепи, если номинальное входное напряжение UHOM = 30 В, а номинальное напряжение на нагрузке U2ном = 20 В.
