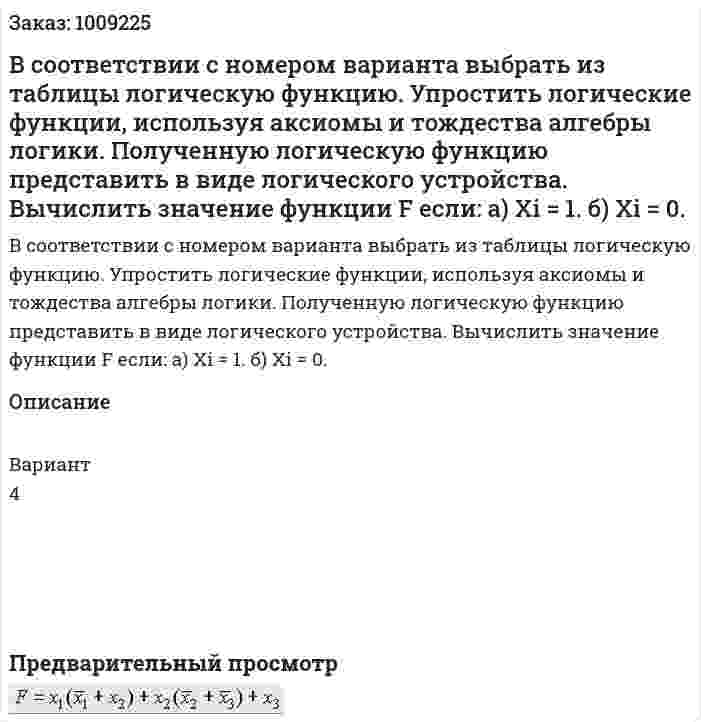

В соответствии с номером варианта выбрать из таблицы логическую функцию. Упростить логические функции, используя аксиомы и тождества алгебры логики. Полученную логическую функцию представить в виде логического устройства. Вычислить значение функции F если: a) Xi = 1. б) Xi = 0.
В соответствии с номером варианта выбрать из таблицы логическую функцию. Упростить логические функции, используя аксиомы и тождества алгебры логики. Полученную логическую функцию представить в виде логического устройства. Вычислить значение функции F если: a) Xi = 1. б) Xi = 0.
Описание
Вариант 4
- В соответствии с номером варианта выбрать схему цепи и значение параметров источников ЭДС и сопротивлений этой цепи. 2. Составить систему уравнений, необходимых для определения токов по первому и второму правилам Кирхгофа. 3. Найти все токи, с помощью метода контурных токов. 4. Найти токи ветвей, применив метод узловых потенциалов, предварительно упростив схему, заменив треугольник сопротивлений R1, R2, R3 эквивалентной звездой. 5. Составить баланс мощностей для заданной схемы и убедиться в правильности полученного решения. 6. Определить показания вольтметра. 7. Построить потенциальную диаграмму по внешнему контуру. Вариант 10Дано: E1=21 В, E2=4 В, E3=10 В, R02=0.2 Ом, R03=0.6 Ом, R1=5 Ом, R2=7 Ом, R3=2 Ом, R4=8 Ом, R5=1 Ом, R6=1 Ом.
- В соответствии с номером варианта выбрать схему цепи и значение параметров источников ЭДС и сопротивлений этой цепи. 2. Составить систему уравнений, необходимых для определения токов по первому и второму правилам Кирхгофа. 3. Найти все токи, с помощью метода контурных токов. 4. Найти токи ветвей, применив метод узловых потенциалов, предварительно упростив схему, заменив треугольник сопротивлений R1, R2, R3 эквивалентной звездой. 5. Составить баланс мощностей для заданной схемы и убедиться в правильности полученного решения. 6. Определить показания вольтметра. 7. Построить потенциальную диаграмму по внешнему контуру. Вариант 10Дано: E1=21 В, E2=4 В, E3=10 В, R02=0.2 Ом, R03=0.6 Ом, R1=5 Ом, R2=7 Ом, R3=2 Ом, R4=8 Ом, R5=1 Ом, R6=1 Ом.
- В соответствии с номером варианта выбрать схему цепи и значение параметров источников ЭДС и сопротивлений этой цепи. 2. Составить систему уравнений, необходимых для определения токов по первому и второму правилам Кирхгофа. 3. Найти все токи, с помощью метода контурных токов. 4. Найти токи ветвей, применив метод узловых потенциалов, предварительно упростив схему, заменив треугольник сопротивлений R1, R2, R3 эквивалентной звездой. 5. Составить баланс мощностей для заданной схемы и убедиться в правильности полученного решения. 6. Определить показания вольтметра. 7. Построить потенциальную диаграмму по внешнему контуру. Вариант 4Дано: E1=16 В, E2=5 В, E3=32 В, R02=0.6 Ом, R03=0.8 Ом, R1=9 Ом, R2=3 Ом, R3=2 Ом, R4=4 Ом, R5=1 Ом, R6=5 Ом.
- В соответствии с номером варианта выбрать схему цепи и значение параметров источников ЭДС и сопротивлений этой цепи. 2. Составить систему уравнений, необходимых для определения токов по первому и второму правилам Кирхгофа. 3. Найти все токи, с помощью метода контурных токов. 4. Найти токи ветвей, применив метод узловых потенциалов, предварительно упростив схему, заменив треугольник сопротивлений R1, R2, R3 эквивалентной звездой. 5. Составить баланс мощностей для заданной схемы и убедиться в правильности полученного решения. 6. Определить показания вольтметра. 7. Построить потенциальную диаграмму по внешнему контуру. Вариант 4Дано: E1=16 В, E2=5 В, E3=32 В, R02=0.6 Ом, R03=0.8 Ом, R1=9 Ом, R2=3 Ом, R3=2 Ом, R4=4 Ом, R5=1 Ом, R6=5 Ом.
- В соответствии с номером варианта исходных данных выбрать схему электрической цепи и параметры элементов схемы. 2. Пользуясь законами Кирхгофа, вычислить токи во всех ветвях электрической цепи. 3. Вычислить токи во всех ветвях электрической цепи, используя метод узловых потенциалов. 4. Вычислить токи во всех ветвях электрической цепи, используя метод контурных токов. Сравнить результаты с результатами расчетов, полученными при выполнении пунктов 2 и 3. 5. Выполнить проверку полученных результатов в среде моделирующей системы Electronics WorkBench (собрать схему, в каждую ветвь включить амперметр, результат моделирования скопировать в отчет)
- В соответствии с номером варианта исходных данных выбрать схему электрической цепи и параметры элементов схемы. 2. Пользуясь законами Кирхгофа, вычислить токи во всех ветвях электрической цепи. 3. Вычислить токи во всех ветвях электрической цепи, используя метод узловых потенциалов. 4. Вычислить токи во всех ветвях электрической цепи, используя метод контурных токов. Сравнить результаты с результатами расчетов, полученными при выполнении пунктов 2 и 3. 5. Выполнить проверку полученных результатов в среде моделирующей системы Electronics WorkBench (собрать схему, в каждую ветвь включить амперметр, результат моделирования скопировать в отчет)
- В соответствии с номером варианта по заданной схеме и таблице данных требуется: 1) Рассчитать сопротивления реактивных элементов исследуемой цепи 2) Определить полные сопротивления ветвей в комплексной форме 3) Рассчитать полное сопротивление всей цепи 4) Рассчитать ток источника питания 5) Вычислить падения напряжения на элементах одного из контуров исследуемой цепи 6) Осуществить провернку на соблюдение II закона Кирхгофа в исследуемой цепи 7) Рассчитать токи во всех ветвях 8) Осуществить проверку на соблюдение I закона Кирхгофа в исследуемой цепи 9) Определить полную мощность всей цепи 10) Рассчитать мощность на каждом элементе цепи 11) Проверить баланс мощностей в исследуемой цепи 12) Сделать вывод о характере нагрузки всей цепи 13) Построить векторные диаграммы (в масштабе) токов и топографическую диаграмму напряжений для выбранного контура. Дано: U = 180 В C1 = 500 мкФ, C2 = 300 мкф L1 = 25 мГн, L2 = 10 мГн r1 = 2 Ом, r2 = 3 Ом, r3 = 4 Ом f = 47 Гц
- В соответствии с исходными данными согласно варианта задания: 1. Начертить истинную схему цепи с обозначением всех активных и реактивных сопротивлений. 2. Рассчитать недостающие параметры режима работы однофазной цепи. 3. Начертить векторные диаграммы токов и напряжений на комплексной плоскости. 4. Определить комплексную полную мощность цепи её составляющие - активную и реактивную мощности цепи. 5. Для имеющихся конденсаторов и катушек рассчитать соответственно ёмкости и индуктивности. Вариант 04 Дано: U=100 B R0 = 10 Ом, X0 = 10 Ом R1 = 8 Ом, X1 = 0 R2 = 25 Ом, X2 = -31.4 Ом
- В соответствии с исходными данными согласно варианта задания: 1. Начертить истинную схему цепи с обозначением всех активных и реактивных сопротивлений. 2. Рассчитать недостающие параметры режима работы однофазной цепи. 3. Начертить векторные диаграммы токов и напряжений на комплексной плоскости. 4. Определить комплексную полную мощность цепи её составляющие - активную и реактивную мощности цепи. 5. Для имеющихся конденсаторов и катушек рассчитать соответственно ёмкости и индуктивности. Вариант 13 Дано: U=100 B R0 = 1 Ом, X0 = -8 Ом R1 = 1 Ом, X1 = -3 R2 = 1 Ом, X2 = 3 Ом
- В соответствии с исходными данными согласно варианта задания: 1. Начертить истинную схему цепи с обозначением всех активных и реактивных сопротивлений. 2. Рассчитать недостающие параметры режима работы однофазной цепи. 3. Начертить векторные диаграммы токов и напряжений на комплексной плоскости. 4. Определить комплексную полную мощность цепи её составляющие - активную и реактивную мощности цепи. 5. Для имеющихся конденсаторов и катушек рассчитать соответственно ёмкости и индуктивности. Вариант 13 Дано: U=100 B R0 = 1 Ом, X0 = -8 Ом R1 = 1 Ом, X1 = -3 R2 = 1 Ом, X2 = 3 Ом
- В соответствии с исходными данными согласно варианта задания: 1. Начертить истинную схему цепи с обозначением всех активных и реактивных сопротивлений. 2. Рассчитать недостающие параметры режима работы однофазной цепи. 3. Начертить векторные диаграммы токов и напряжений на комплексной плоскости. 4. Определить комплексную полную мощность цепи её составляющие - активную и реактивную мощности цепи. 5. Для имеющихся конденсаторов и катушек рассчитать соответственно ёмкости и индуктивности. Вариант 15 Дано: I1=6.5+j2.6 A R0 = 5 Ом, X0 = 7 Ом R1 = 6 Ом, X1 = -8 Ом R2 = 7 Ом, X2 = 7 Ом
- В соответствии с исходными данными согласно варианта задания: 1. Начертить истинную схему цепи с обозначением всех активных и реактивных сопротивлений. 2. Рассчитать недостающие параметры режима работы однофазной цепи. 3. Начертить векторные диаграммы токов и напряжений на комплексной плоскости. 4. Определить комплексную полную мощность цепи её составляющие - активную и реактивную мощности цепи. 5. Для имеющихся конденсаторов и катушек рассчитать соответственно ёмкости и индуктивности. Вариант 15 Дано: I1=6.5+j2.6 A R0 = 5 Ом, X0 = 7 Ом R1 = 6 Ом, X1 = -8 Ом R2 = 7 Ом, X2 = 7 Ом
- В соответствии с каким графиком изменяется напряжение на емкости после коммутации в схеме?
- В соответствии с каким графиком изменяется напряжение на емкости после коммутации в схеме?
