Заказ: 1149178

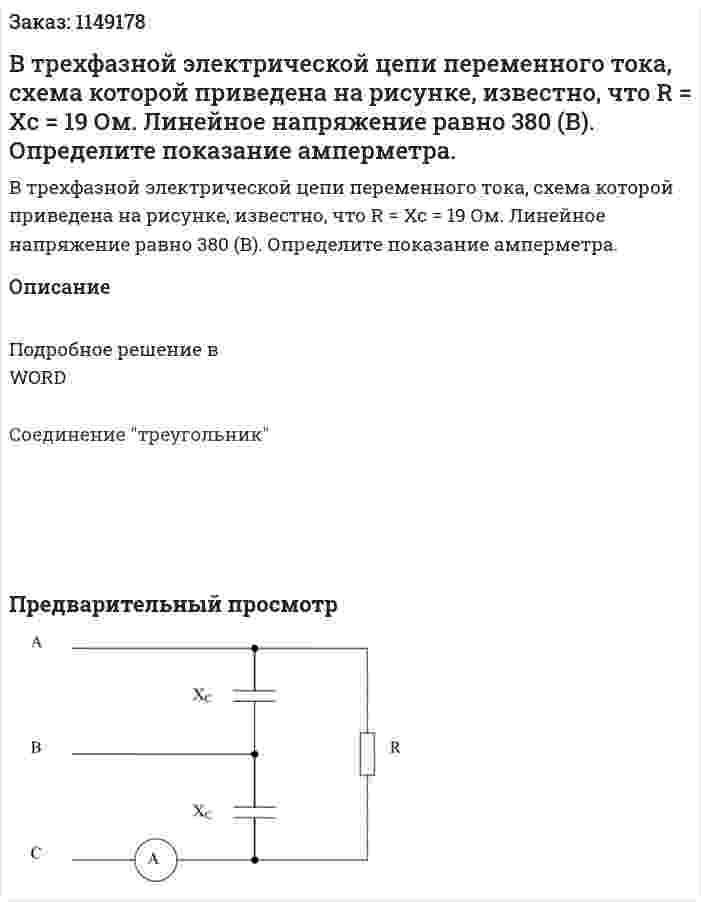

В трехфазной электрической цепи переменного тока, схема которой приведена на рисунке, известно, что R = Xc = 19 Ом. Линейное напряжение равно 380 (В). Определите показание амперметра.
В трехфазной электрической цепи переменного тока, схема которой приведена на рисунке, известно, что R = Xc = 19 Ом. Линейное напряжение равно 380 (В). Определите показание амперметра.
Описание
Подробное решение в WORD
Соединение "треугольник"

- В трехфазной электрической цепи, соединенной по схеме звезда – звезда с нулевым проводом, комплекс полного сопротивления на фазе А равен(8j) Ом, на фазе В равен 10 Ом, на фазе С равен –j30 Ом. Линейное напряжение равно 220 В. Описать характер нагрузки в цепи и определить ток в нейтральном проводе, зная, что комплексное сопротивление в нейтральном проводе = 0 Ом.
- В трехфазной электрической цепи, соединенной по схеме звезда – звезда с нулевым проводом, комплекс полного сопротивления на фазе А равен(8j) Ом, на фазе В равен 10 Ом, на фазе С равен –j30 Ом. Линейное напряжение равно 220 В. Описать характер нагрузки в цепи и определить ток в нейтральном проводе, зная, что комплексное сопротивление в нейтральном проводе = 0 Ом.
- В трехфазном приемнике энергии R1=R2=R3=100 Ом. Линейное напряжение 380 В. Определить показания амперметров при следующих условиях: 1- равномерная нагрузка; 2- короткое замыкание R1 и обрыв нулевого провода; 3- обрыв резистора R1 и наличие нулевого провода; 4- обрыв резистора R1 и нейтрали.
- В трехфазном приемнике энергии R1=R2=R3=100 Ом. Линейное напряжение 380 В. Определить показания амперметров при следующих условиях: 1- равномерная нагрузка; 2- короткое замыкание R1 и обрыв нулевого провода; 3- обрыв резистора R1 и наличие нулевого провода; 4- обрыв резистора R1 и нейтрали.
- В трёхфазную сеть большой мощности включены однофазные и трёхфазные приёмники. Выполнить следующее: 1. Составить схему включения приёмников и ваттметров для измерения суммарной активной мощности всех приёмников. 2. Определить сопротивление элементов цепи замещения приёмников. 3. Определить фазные и линейные токи приёмников. 4. Построить в масштабе на комплексной плоскости совмещённую векторную диаграмму токов и напряжений. 5. Определить показания ваттметров. 6. Соединить однофазные приёмники звездой без нулевого провода и рассчитать в них токи. Построить в масштабе на комплексной плоскости совмещённую векторную диаграмму токов и напряжений приёмников.
- В трёхфазную сеть большой мощности включены однофазные и трёхфазные приёмники. Выполнить следующее: 1. Составить схему включения приёмников и ваттметров для измерения суммарной активной мощности всех приёмников. 2. Определить сопротивление элементов цепи замещения приёмников. 3. Определить фазные и линейные токи приёмников. 4. Построить в масштабе на комплексной плоскости совмещённую векторную диаграмму токов и напряжений. 5. Определить показания ваттметров. 6. Соединить однофазные приёмники звездой без нулевого провода и рассчитать в них токи. Построить в масштабе на комплексной плоскости совмещённую векторную диаграмму токов и напряжений приёмников.
- В трехфазную сеть весьма большой мощности включены приемники, данные которых для заданного варианта приведены в таблице. а) нарисовать схему включения приемников. б) определить сопротивления элементов схемы замещения приемников. в) составить схему включения приемников и ваттметров для измерения суммарной активной мощности всех приемников. г) найти токи в проводах сети. д) построить векторную диаграмму электрического состояния цепи. е) определить показания ваттметров. Вариант №18
- В трехфазной цепи с симметричной нагрузкой, соединенной звездой: а) между линейными и фазными токами выполняется равенство IЛ = √3 * IФ; б) равны комплексные значения сопротивлений фаз нагрузки; в) присутствует напряжение смещения нейтрали; г) равны комплексные значения фазных напряжений нагрузки.
- В трехфазной цепи с симметричной нагрузкой, соединенной звездой: а) между линейными и фазными токами выполняется равенство IЛ = √3 * IФ; б) равны комплексные значения сопротивлений фаз нагрузки; в) присутствует напряжение смещения нейтрали; г) равны комплексные значения фазных напряжений нагрузки.
- В трехфазной электрической цепи к симметричному трехфазному генератору с линейным напряжением Uл = 380 B подключен несимметричный приемник. Сопротивления фаз приемника: ZA = (35+j70) Ом, ZB = 36 Ом, ZC = (35+j70) Ом. Определить: - напряжение смещения нейтрали, - фазные и линейные напряжения на нагрузке, - все токи в схеме, - активную мощность, потребляемую нагрузкой, - построить векторную диаграмму напряжений и токов
- В трехфазной электрической цепи к симметричному трехфазному генератору с линейным напряжением Uл = 380 B подключен несимметричный приемник. Сопротивления фаз приемника: ZA = (35+j70) Ом, ZB = 36 Ом, ZC = (35+j70) Ом. Определить: - напряжение смещения нейтрали, - фазные и линейные напряжения на нагрузке, - все токи в схеме, - активную мощность, потребляемую нагрузкой, - построить векторную диаграмму напряжений и токов
- В трехфазной электрической цепи к симметричному трехфазному генератору с линейным напряжением Uл = 380 B подключен несимметричный приемник. Сопротивления фаз приемника: ZA = (35+j70) Ом, ZB = 36 Ом, ZC = (35+j70) Ом. Определить: - напряжение смещения нейтрали, - фазные и линейные напряжения на нагрузке, - все токи в схеме, - активную мощность, потребляемую нагрузкой, - построить векторную диаграмму напряжений и токов.
- В трехфазной электрической цепи к симметричному трехфазному генератору с линейным напряжением Uл = 380 B подключен несимметричный приемник. Сопротивления фаз приемника: ZA = (35+j70) Ом, ZB = 36 Ом, ZC = (35+j70) Ом. Определить: - напряжение смещения нейтрали, - фазные и линейные напряжения на нагрузке, - все токи в схеме, - активную мощность, потребляемую нагрузкой, - построить векторную диаграмму напряжений и токов.
- В трехфазной электрической цепи переменного тока, схема которой приведена на рисунке, известно, что R = Xc = 19 Ом. Линейное напряжение равно 380 (В). Определите показание амперметра.
