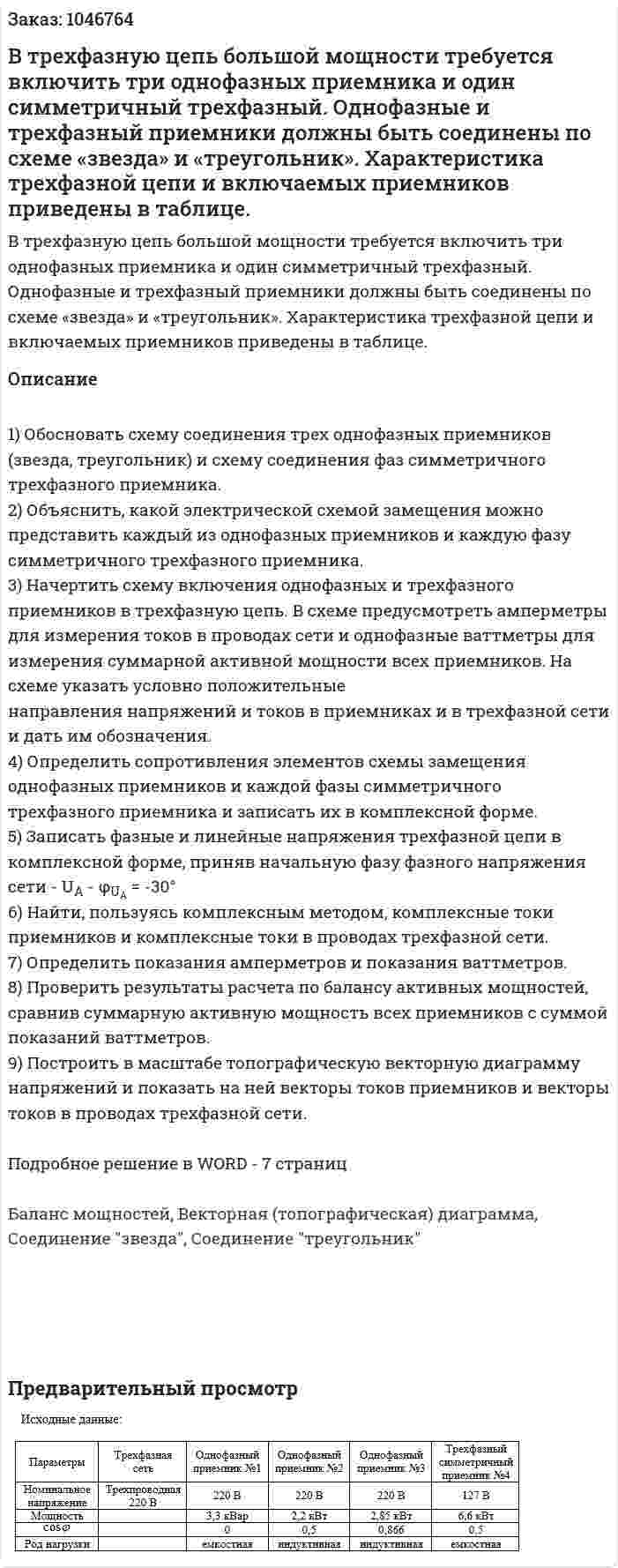

В трехфазную цепь большой мощности требуется включить три однофазных приемника и один симметричный трехфазный. Однофазные и трехфазный приемники должны быть соединены по схеме «звезда» и «треугольник». Характеристика трехфазной цепи и включаемых приемников приведены в таблице.
В трехфазную цепь большой мощности требуется включить три однофазных приемника и один симметричный трехфазный. Однофазные и трехфазный приемники должны быть соединены по схеме «звезда» и «треугольник». Характеристика трехфазной цепи и включаемых приемников приведены в таблице.
Описание
1) Обосновать схему соединения трех однофазных приемников (звезда, треугольник) и схему соединения фаз симметричного трехфазного приемника.
2) Объяснить, какой электрической схемой замещения можно представить каждый из однофазных приемников и каждую фазу симметричного трехфазного приемника.
3) Начертить схему включения однофазных и трехфазного приемников в трехфазную цепь. В схеме предусмотреть амперметры для измерения токов в проводах сети и однофазные ваттметры для измерения суммарной активной мощности всех приемников. На схеме указать условно положительные направления напряжений и токов в приемниках и в трехфазной сети и дать им обозначения.
4) Определить сопротивления элементов схемы замещения однофазных приемников и каждой фазы симметричного трехфазного приемника и записать их в комплексной форме.
5) Записать фазные и линейные напряжения трехфазной цепи в комплексной форме, приняв начальную фазу фазного напряжения сети - UA - φUA = -30°
6) Найти, пользуясь комплексным методом, комплексные токи приемников и комплексные токи в проводах трехфазной сети.
7) Определить показания амперметров и показания ваттметров.
8) Проверить результаты расчета по балансу активных мощностей, сравнив суммарную активную мощность всех приемников с суммой показаний ваттметров.
9) Построить в масштабе топографическую векторную диаграмму напряжений и показать на ней векторы токов приемников и векторы токов в проводах трехфазной сети.
Подробное решение в WORD - 7 страниц
Баланс мощностей, Векторная (топографическая) диаграмма, Соединение "звезда", Соединение "треугольник"

- В трехфазную цепь весьма большой мощности включены приемники, данные которых для заданного варианта приведены в табл. 3.1. 1) Составить схему включения трех однофазных приемников и одного трехфазного, а также ваттметров для измерения суммарной активной мощности всех приемников. 2) Определить токи в приемниках 3) Построить векторную диаграмму электрического состояния цепи. Вариант 23 N=7 (умножаем мощности, заданные в таблице, на 4) M=23 Дано: Uл = 220 В, Однофазные приемники: U1=127 В, P1 = 12 кВт, cosφ1 = 1, резистивная, U2 = 127 В, P2 = 60 кВт, cosφ2 = 0.8, емкостная, U3 = 127 В, Q3 = 16 кВАр, cosφ3 = 0, емкостная Трехфазный приемник: U4 = 127 В, P4 = 32 кВт, cosφ4=0.85, индуктивная
- В трехфазную цепь весьма большой мощности включены приемники, данные которых для заданного варианта приведены в табл. 3.1. 1) Составить схему включения трех однофазных приемников и одного трехфазного, а также ваттметров для измерения суммарной активной мощности всех приемников. 2) Определить токи в приемниках 3) Построить векторную диаграмму электрического состояния цепи. Вариант 23 N=7 (умножаем мощности, заданные в таблице, на 4) M=23 Дано: Uл = 220 В, Однофазные приемники: U1=127 В, P1 = 12 кВт, cosφ1 = 1, резистивная, U2 = 127 В, P2 = 60 кВт, cosφ2 = 0.8, емкостная, U3 = 127 В, Q3 = 16 кВАр, cosφ3 = 0, емкостная Трехфазный приемник: U4 = 127 В, P4 = 32 кВт, cosφ4=0.85, индуктивная
- В трехфазную цепь весьма большой мощности включены приемники, данные которых для заданного варианта приведены в табл. 3.1 а) Нарисовать схему включения приемников. б) Определить сопротивления элементов схемы замещения приемников. в) Составить схему включения приемников и ваттметров для измерения суммарной активной мощности всех приемников. г) Найти токи в проводах сети. д) Построить векторную диаграмму электрического состояния цепи. е) Определить показания ваттметров. Вариант 25 Дано: схема соединения – звезда с нулевым проводом, Uл = 380 В, Приемник №1 – 18 кВАр, cosφ = 0, индуктивный Приемник №2 – 3 кВт, cosφ = 0.8, емкостной Приемник №3 – 45 кВт, cosφ = 0.87, индуктивный Трехфазный симметричный приемник №4 – 61 кВт, cosφ = 1
- В трехфазную цепь весьма большой мощности включены приемники, данные которых для заданного варианта приведены в табл. 3.1 а) Нарисовать схему включения приемников. б) Определить сопротивления элементов схемы замещения приемников. в) Составить схему включения приемников и ваттметров для измерения суммарной активной мощности всех приемников. г) Найти токи в проводах сети. д) Построить векторную диаграмму электрического состояния цепи. е) Определить показания ваттметров. Вариант 25 Дано: схема соединения – звезда с нулевым проводом, Uл = 380 В, Приемник №1 – 18 кВАр, cosφ = 0, индуктивный Приемник №2 – 3 кВт, cosφ = 0.8, емкостной Приемник №3 – 45 кВт, cosφ = 0.87, индуктивный Трехфазный симметричный приемник №4 – 61 кВт, cosφ = 1
- В трехфазную цепь весьма большой мощности включены приемники, данные которых для заданного варианта приведены в табл. 3.1. а) Нарисовать схему включения приемников б) Определить сопротивления элементов схемы замещения приемников в) Составить схему включения приемников и ваттметров для измерения суммарной мощности всех приемников г) Найти токи в приемниках д) Построить векторную диаграмму электрического состояния цепи. Вариант N = 10, M = 18 Мощности всех приемников получают умножением всех данных табл. 3.1 на (N/2) Дано: Сеть трехпроводная, Uл = 220 В, Однофазные приемники: U = 220 В, P1 = 20 кВт, cosφ1 = 1, резистивная, Q2 = 20 кВАр, cosφ2 = 0, емкостная, P3 = 35 кВт, cosφ3 = 0.8, емкостная Симметричный трехфазный приемник: U = 127 В, P4 = 75 кВт, cosφ4 = 0.75, индуктивная.
- В трехфазную цепь весьма большой мощности включены приемники, данные которых для заданного варианта приведены в табл. 3.1. а) Нарисовать схему включения приемников б) Определить сопротивления элементов схемы замещения приемников в) Составить схему включения приемников и ваттметров для измерения суммарной мощности всех приемников г) Найти токи в приемниках д) Построить векторную диаграмму электрического состояния цепи. Вариант N = 10, M = 18 Мощности всех приемников получают умножением всех данных табл. 3.1 на (N/2) Дано: Сеть трехпроводная, Uл = 220 В, Однофазные приемники: U = 220 В, P1 = 20 кВт, cosφ1 = 1, резистивная, Q2 = 20 кВАр, cosφ2 = 0, емкостная, P3 = 35 кВт, cosφ3 = 0.8, емкостная Симметричный трехфазный приемник: U = 127 В, P4 = 75 кВт, cosφ4 = 0.75, индуктивная.
- В трехфазную цепь весьма большой мощности включены приемники, данные которых приведены в таблице 1. Мощности всех приемников получают умножением всех данных в таблице 1 на (N/2).1. Определить сопротивления элементов схемы замещения приемников 2. Составить схему включения приемников и ваттметров для измерения суммарной активной мощности всех приемников 3. Определить токи в приемниках 4. Построить векторную диаграмму электрического состояния цепи. Вариант 2 (N=2) Дано: цепь – четырехпроводная, 220 В Однофазный приемник №1: Uном = 127 В, P = 6 кВт, cosφ= 0.8, род нагрузки – индуктивная Однофазный приемник №2: Uном = 127 В, P = 14 кВт, cosφ= 1 Однофазный приемник №3: Uном = 127 В, Q = 8 кВАр, род нагрузки - емкостная Трехфазный симметричный приемник №4: Uном = 220 В, P = 62 кВт, cosφ= 0.78, род нагрузки – индуктивная
- В трехфазную трехпроводную цепь с симметричным линейным напряжением UЛ=120 В включены треугольником активные сопротивления RAB=5 Ом, RBC=9 Ом и RCA=12 Ом. Определить фазные и линейные токи, активную мощность всей цепи и каждой фазы в отдельности. Построить векторную диаграмму цепи.
- В трехфазную трехпроводную цепь с симметричным линейным напряжением UЛ=120 В включены треугольником активные сопротивления RAB=5 Ом, RBC=9 Ом и RCA=12 Ом. Определить фазные и линейные токи, активную мощность всей цепи и каждой фазы в отдельности. Построить векторную диаграмму цепи.
- В трехфазную трехпроводную цепь с симметричным линейным напряжением Uл, включены звездой сопротивления Ra = Rb = Rc = R и Xa = Xb = Xc = X. Определить фазные и линейные токи, активную мощность всей цепи и каждой фазы в отдельности. Построить векторную диаграмму токов и напряжений.Вариант 6 Дано: Uл = 220 В, R = 36 Ом, X = 4 Ом
- В трехфазную трехпроводную цепь с симметричным линейным напряжением Uл, включены звездой сопротивления Ra = Rb = Rc = R и Xa = Xb = Xc = X. Определить фазные и линейные токи, активную мощность всей цепи и каждой фазы в отдельности. Построить векторную диаграмму токов и напряжений.Вариант 6 Дано: Uл = 220 В, R = 36 Ом, X = 4 Ом
- В трехфазную трехпроводную цепь с симметричным линейным напряжением Uл включены звездой сопротивления ra = rb = rc= r и ха = хb = хc = х (рисунок 2, таблица 2). Определить фазные и линейные токи, активную мощность всей цепи и каждой фазы в отдельности. Построить векторную диаграмму токов и напряжений. Вариант 2 Дано Uл=220 В; r=8 Ом; x=6 Ом ;
- В трехфазную трехпроводную цепь с симметричным линейным напряжением Uл включены звездой сопротивления ra = rb = rc= r и ха = хb = хc = х (рисунок 2, таблица 2). Определить фазные и линейные токи, активную мощность всей цепи и каждой фазы в отдельности. Построить векторную диаграмму токов и напряжений. Вариант 2 Дано Uл=220 В; r=8 Ом; x=6 Ом ;
- В трехфазную цепь большой мощности требуется включить три однофазных приемника и один симметричный трехфазный. Однофазные и трехфазный приемники должны быть соединены по схеме «звезда» и «треугольник». Характеристика трехфазной цепи и включаемых приемников приведены в таблице.
