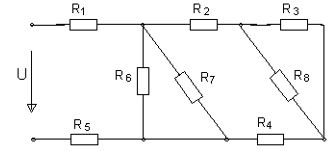

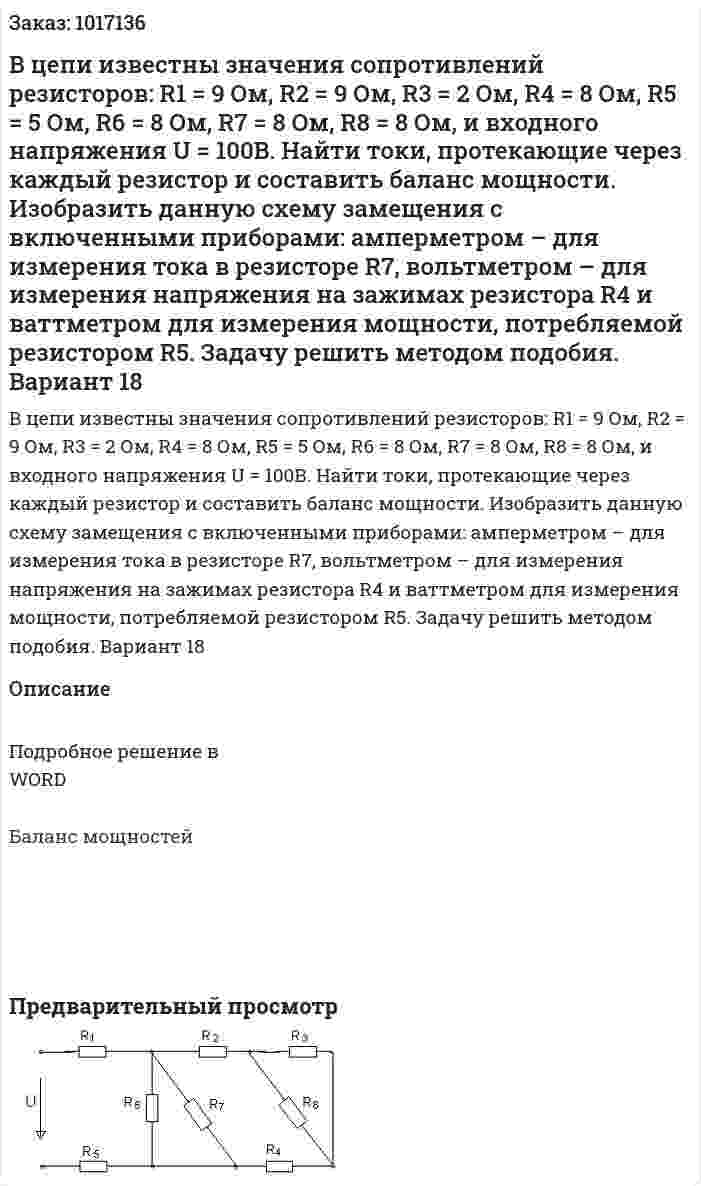

В цепи известны значения сопротивлений резисторов: R1 = 9 Ом, R2 = 9 Ом, R3 = 2 Ом, R4 = 8 Ом, R5 = 5 Ом, R6 = 8 Ом, R7 = 8 Ом, R8 = 8 Ом, и входного напряжения U = 100В. Найти токи, протекающие через каждый резистор и составить баланс мощности. Изобразить данную схему замещения с включенными приборами: амперметром – для измерения тока в резисторе R7, вольтметром – для измерения напряжения на зажимах резистора R4 и ваттметром для измерения мощности, потребляемой резистором R5. Задачу решить методом подобия. Вариант 18
В цепи известны значения сопротивлений резисторов: R1 = 9 Ом, R2 = 9 Ом, R3 = 2 Ом, R4 = 8 Ом, R5 = 5 Ом, R6 = 8 Ом, R7 = 8 Ом, R8 = 8 Ом, и входного напряжения U = 100В. Найти токи, протекающие через каждый резистор и составить баланс мощности. Изобразить данную схему замещения с включенными приборами: амперметром – для измерения тока в резисторе R7, вольтметром – для измерения напряжения на зажимах резистора R4 и ваттметром для измерения мощности, потребляемой резистором R5. Задачу решить методом подобия. Вариант 18
