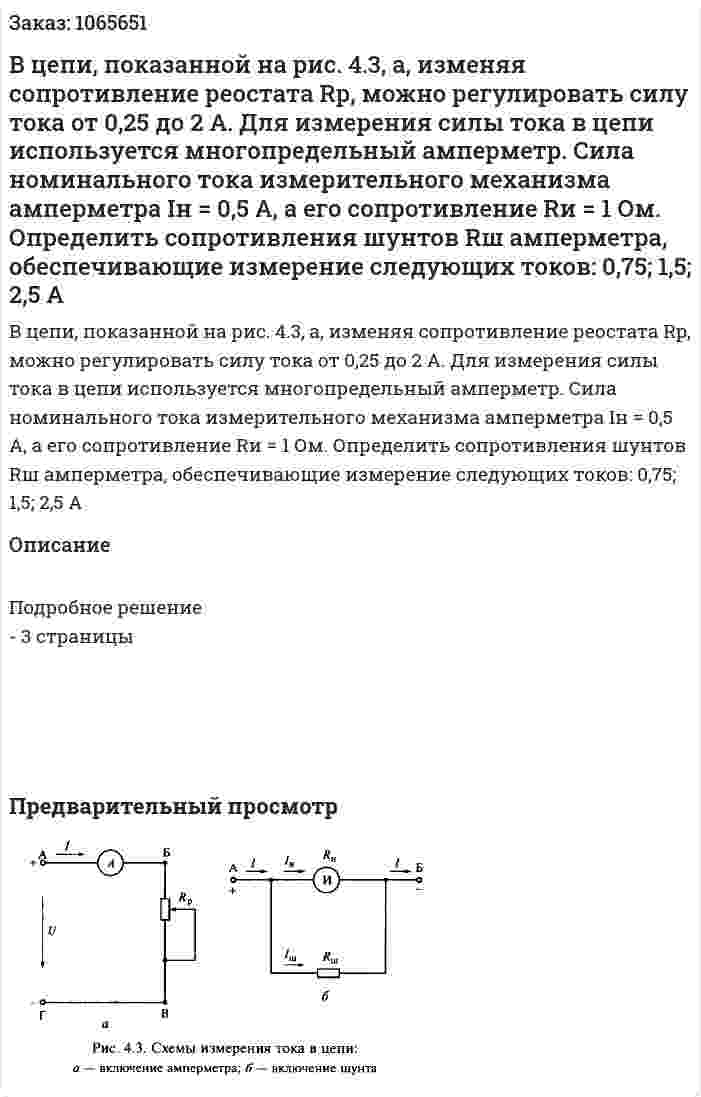

В цепи, показанной на рис. 4.3, а, изменяя сопротивление реостата Rp, можно регулировать силу тока от 0,25 до 2 А. Для измерения силы тока в цепи используется многопредельный амперметр. Сила номинального тока измерительного механизма амперметра Iн = 0,5 А, а его сопротивление Rи = 1 Ом. Определить сопротивления шунтов Rш амперметра, обеспечивающие измерение следующих токов: 0,75; 1,5; 2,5 А
В цепи, показанной на рис. 4.3, а, изменяя сопротивление реостата Rp, можно регулировать силу тока от 0,25 до 2 А. Для измерения силы тока в цепи используется многопредельный амперметр. Сила номинального тока измерительного механизма амперметра Iн = 0,5 А, а его сопротивление Rи = 1 Ом. Определить сопротивления шунтов Rш амперметра, обеспечивающие измерение следующих токов: 0,75; 1,5; 2,5 А
Описание
Подробное решение - 3 страницы
- В цепи, показанной на рис. 4.4, а, при регулировке тока с помощью реостата Rp напряжение на сопротивлении R изменяется в широких пределах. Для его измерения используется многопредельный вольтметр с таким же измерительным механизмом, как у амперметра из задачи 4.2 (номинальный ток измерительного механизма Iи = 0,5 А, а его сопротивление Rи = 1 Ом). Определить значения добавочных сопротивлений Rд вольтметра, обеспечивающие измерение напряжений 75, 150 и 300 В.
- В цепи, показанной на рис. 7.1, а, терморезисторы — полупроводниковые нелинейные элементы НЭ1 и НЭ2, используемые в качестве нелинейных сопротивлений, соединены последовательно. Вольт-амперные характеристики (ВАХ) этих терморезисторов представлены на рис. 7.1, б в одной системе координат. Рассчитать и построить график зависимости сопротивления терморезистора НЭ1 от силы тока I в цепи при изменении силы тока в диапазоне от 1 до 10 мА. Определить напряжения на терморезисторах и их общее напряжение при силе тока в цепи 1= 4 мА, а также силу тока в цепи и напряжения на терморезисторах при напряжении U= 7 В.
- В цепи, показанной на рис. 7.1, а, терморезисторы — полупроводниковые нелинейные элементы НЭ1 и НЭ2, используемые в качестве нелинейных сопротивлений, соединены последовательно. Вольт-амперные характеристики (ВАХ) этих терморезисторов представлены на рис. 7.1, б в одной системе координат. Рассчитать и построить график зависимости сопротивления терморезистора НЭ1 от силы тока I в цепи при изменении силы тока в диапазоне от 1 до 10 мА. Определить напряжения на терморезисторах и их общее напряжение при силе тока в цепи 1= 4 мА, а также силу тока в цепи и напряжения на терморезисторах при напряжении U= 7 В.
- В цепи, показанной на рисунке, R1 = 2 кОм, R2 = 4 кОм, R3 = 2 кОм, RH = 1 кОм, J = 6 мА. При каком сопротивлении RH мощность, выделяемая в нем, будет максимальной?
- В цепи, показанной на рисунке, R1 = 2 кОм, R2 = 4 кОм, R3 = 2 кОм, RH = 1 кОм, J = 6 мА. При каком сопротивлении RH мощность, выделяемая в нем, будет максимальной?
- В цепи, показанной на рисунке, рассчитать закон изменения выходного напряжения uвых(t). Построить график. Е = 12 В, R1 = 500 Ом, R2 = R3 = 1 кОм, С = 0,25 мкФ
- В цепи, показанной на рисунке, рассчитать закон изменения выходного напряжения uвых(t). Построить график. Е = 12 В, R1 = 500 Ом, R2 = R3 = 1 кОм, С = 0,25 мкФ
- В цепи переменного тока частотой 50 Гц известны UС, L, C, R1 и R2. Рассчитать напряжение на каждом элементе схемы, ток и общее напряжение. Построить топографическую векторную диаграмму. Вариант 7 Дано: Uc = 18 В, L = 50 мГн, С = 200 мкФ, R1 = 15 Ом, R2 = 25 Ом
- В цепи переменного тока частотой f = 50 Гц с последовательно включенными катушкой и конденсатором имеет место резонанс. Определить напряжение на катушке и конденсаторе, если U = 20 В, R = 10 Ом, C = 1 мкФ. Вычислить индуктивность катушки.
- В цепи переменного тока частотой f = 50 Гц с последовательно включенными катушкой и конденсатором имеет место резонанс. Определить напряжение на катушке и конденсаторе, если U = 20 В, R = 10 Ом, C = 1 мкФ. Вычислить индуктивность катушки.
- В цепи питания нагревательного прибора, включенного под напряжение 220 В, сила тока 5 А. Определить мощность прибора. A. 25 Вт B. 4,4 Вт C. 2,1 кВт D. 1,1 кВт E. 44 Вт
- В цепи питания нагревательного прибора, включенного под напряжение 220 В, сила тока 5 А. Определить мощность прибора. A. 25 Вт B. 4,4 Вт C. 2,1 кВт D. 1,1 кВт E. 44 Вт
- В цепи подключены катушка, конденсатор и резисторы. Индуктивность катушки L = 0,01 Гн, емкость конденсатора С = 800 мкФ, сопротивление резисторов R1 = 4, R2 = 3. Напряжение источника U = 36 В, частота f = 50 Гц. Определить токи в ветвях цепи.
- В цепи подключены катушка, конденсатор и резисторы. Индуктивность катушки L = 0,01 Гн, емкость конденсатора С = 800 мкФ, сопротивление резисторов R1 = 4, R2 = 3. Напряжение источника U = 36 В, частота f = 50 Гц. Определить токи в ветвях цепи.
