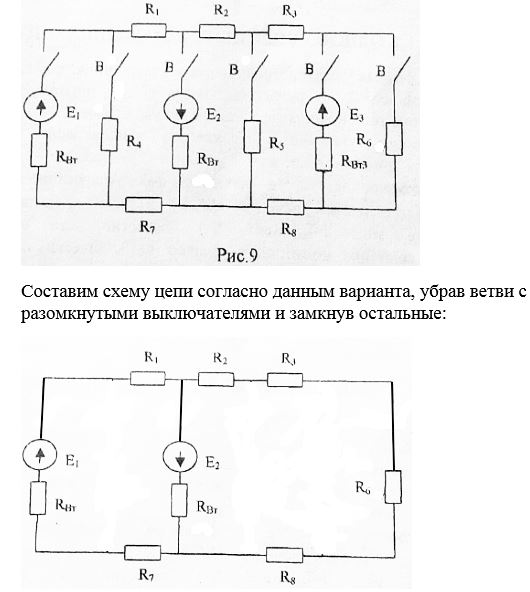

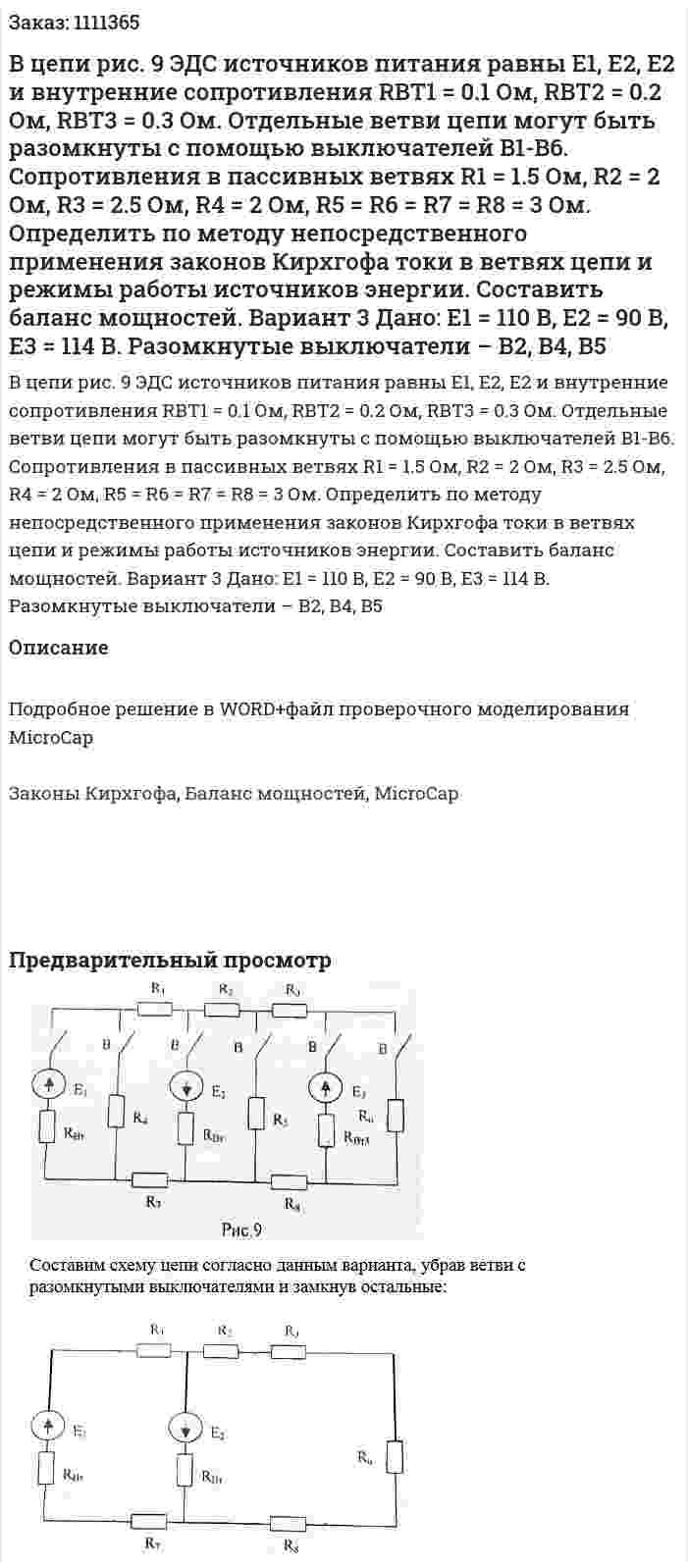

В цепи рис. 9 ЭДС источников питания равны Е1, Е2, Е2 и внутренние сопротивления RВT1 = 0.1 Ом, RВT2 = 0.2 Ом, RВT3 = 0.3 Ом. Отдельные ветви цепи могут быть разомкнуты с помощью выключателей B1-B6. Сопротивления в пассивных ветвях R1 = 1.5 Ом, R2 = 2 Ом, R3 = 2.5 Ом, R4 = 2 Ом, R5 = R6 = R7 = R8 = 3 Ом. Определить по методу непосредственного применения законов Кирхгофа токи в ветвях цепи и режимы работы источников энергии. Составить баланс мощностей. Вариант 3 Дано: Е1 = 110 В, Е2 = 90 В, Е3 = 114 В. Разомкнутые выключатели – В2, В4, В5
В цепи рис. 9 ЭДС источников питания равны Е1, Е2, Е2 и внутренние сопротивления RВT1 = 0.1 Ом, RВT2 = 0.2 Ом, RВT3 = 0.3 Ом. Отдельные ветви цепи могут быть разомкнуты с помощью выключателей B1-B6. Сопротивления в пассивных ветвях R1 = 1.5 Ом, R2 = 2 Ом, R3 = 2.5 Ом, R4 = 2 Ом, R5 = R6 = R7 = R8 = 3 Ом. Определить по методу непосредственного применения законов Кирхгофа токи в ветвях цепи и режимы работы источников энергии. Составить баланс мощностей. Вариант 3 Дано: Е1 = 110 В, Е2 = 90 В, Е3 = 114 В. Разомкнутые выключатели – В2, В4, В5
Описание
Подробное решение в WORD+файл проверочного моделирования MicroCap
Законы Кирхгофа, Баланс мощностей, MicroCap
- В цепи (Рисунок 2.21) имеет место резонанс токов. Определить резонансную частоту ω0, если параметры цепи: С = 200 пФ, L = 1 мГн, R = 20 Ом.
- В цепи (Рисунок 2.21) имеет место резонанс токов. Определить резонансную частоту ω0, если параметры цепи: С = 200 пФ, L = 1 мГн, R = 20 Ом.
- В цепи С1 = 3 пФ, С2 = 1 пФ, С3 = 2 пФ, С4 = 3 пФ, U = 20 В. Определить общую емкость цепи, заряд и энергию электрического поля всей цепи.
- В цепи с активным сопротивлением энергия источника преобразуется 1. Тепловую 2. Электрического поля 3. Магнитного поля 4. Магнитного, электрического полей и тепловую
- В цепи с активным сопротивлением энергия источника преобразуется 1. Тепловую 2. Электрического поля 3. Магнитного поля 4. Магнитного, электрического полей и тепловую
- В цепи с взаимоиндукцией… 1. L1 и L3 включены встречно 2. L2 и L3 включены согласно 3. L1 и L2 включены встречно 4. L1 и L3 включены согласно
- В цепи с взаимоиндукцией… 1. L1 и L3 включены встречно 2. L2 и L3 включены согласно 3. L1 и L2 включены встречно 4. L1 и L3 включены согласно
- В цепи (рис. 5) определить методом эквивалентных преобразований токи I1, I2, I3 и составить баланс мощностей, если известно: R1 = 12 Ом, R2 = 20 Ом, R3 = 30 Ом, U = 120 В.
- В цепи (рис. 6.15) протекает ток i = 28.2sin314t; сопротивление резиcтора R = 8 Ом, индуктивное сопротивление XL = 6 Ом. Определить действующие значения тока I, напряжений, падающих на индуктивном и активном сопротивлениях, активную P, реактивную Q и полную S мощности.
- В цепи (рис. 6.15) протекает ток i = 28.2sin314t; сопротивление резиcтора R = 8 Ом, индуктивное сопротивление XL = 6 Ом. Определить действующие значения тока I, напряжений, падающих на индуктивном и активном сопротивлениях, активную P, реактивную Q и полную S мощности.
- В цепи (рис. 67) С1 = 5 пФ, С2 = 0,8 пФ, С3 = 4 пФ, С4 = 2,3 пФ, U2 = 18 В. Определить эквивалентную емкость цепи.
- В цепи (рис. 6, а), определить методом эквивалентных преобразований показания амперметра, если известно: R1 = 2 Ом, R2 = 20 Ом, R3 = 30 Ом, R4 = 40 Ом, R5 = 10 Ом, R6 = 20 Ом, E = 48 В. Сопротивление амперметра можно считать равным нулю.
- В цепи (рис. 6, а), определить методом эквивалентных преобразований показания амперметра, если известно: R1 = 2 Ом, R2 = 20 Ом, R3 = 30 Ом, R4 = 40 Ом, R5 = 10 Ом, R6 = 20 Ом, E = 48 В. Сопротивление амперметра можно считать равным нулю.
- В цепи рис. 9 ЭДС источников питания равны Е1, Е2, Е2 и внутренние сопротивления RВT1 = 0.1 Ом, RВT2 = 0.2 Ом, RВT3 = 0.3 Ом. Отдельные ветви цепи могут быть разомкнуты с помощью выключателей B1-B6. Сопротивления в пассивных ветвях R1 = 1.5 Ом, R2 = 2 Ом, R3 = 2.5 Ом, R4 = 2 Ом, R5 = R6 = R7 = R8 = 3 Ом. Определить по методу непосредственного применения законов Кирхгофа токи в ветвях цепи и режимы работы источников энергии. Составить баланс мощностей. Вариант 3 Дано: Е1 = 110 В, Е2 = 90 В, Е3 = 114 В. Разомкнутые выключатели – В2, В4, В5
