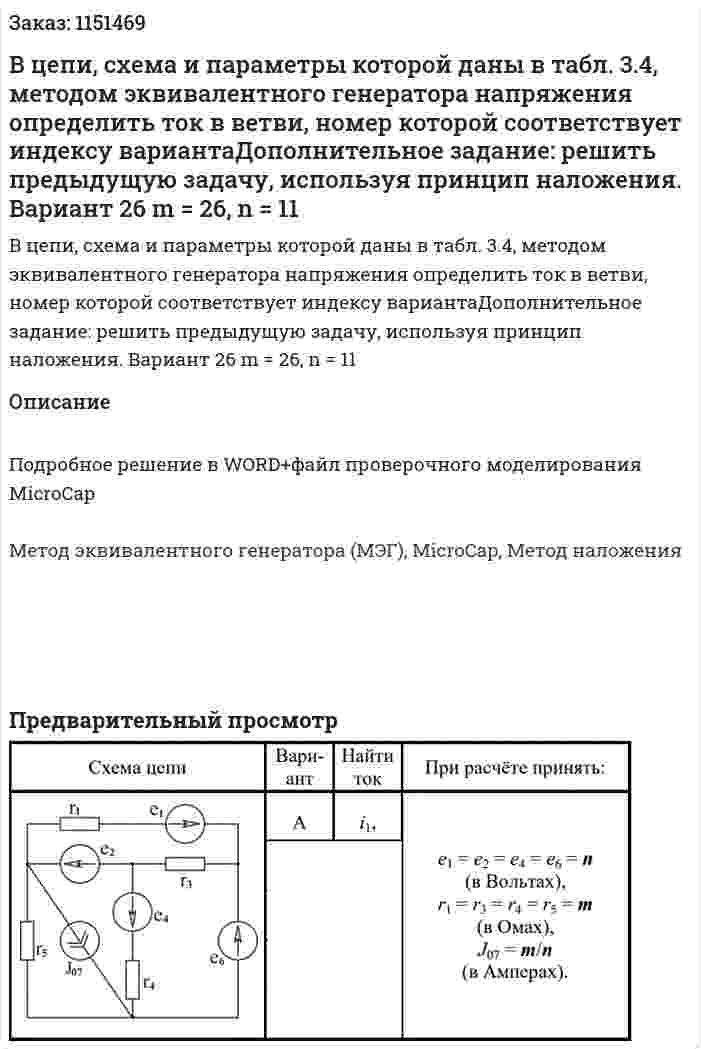

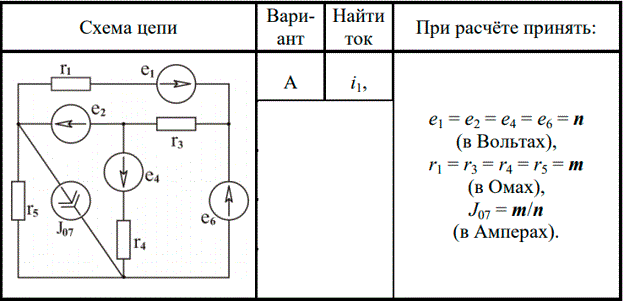

В цепи, схема и параметры которой даны в табл. 3.4, методом эквивалентного генератора напряжения определить ток в ветви, номер которой соответствует индексу вариантаДополнительное задание: решить предыдущую задачу, используя принцип наложения. Вариант 26 m = 26, n = 11
В цепи, схема и параметры которой даны в табл. 3.4, методом эквивалентного генератора напряжения определить ток в ветви, номер которой соответствует индексу вариантаДополнительное задание: решить предыдущую задачу, используя принцип наложения. Вариант 26 m = 26, n = 11
Описание
Подробное решение в WORD+файл проверочного моделирования MicroCap
Метод эквивалентного генератора (МЭГ), MicroCap, Метод наложения
- В цепи, схема и параметры которой даны в табл. 3.4, методом эквивалентного генератора напряжения определить ток в ветви, номер которой соответствует индексу вариантаДополнительное задание: решить предыдущую задачу, используя принцип наложения. Вариант 26 m = 26, n = 11
- В цепи, схема которой изображена на рисунке, U – постоянная напряжения, приложенная к зажимам цепи. R1, R2, R3 – сопротивления элементов цепи I1, I2, I3 – токи, протекающие по ветвям цепи. P1, P2, P3 – мощности, выделяющиеся в ветвях цепи. P – мощность, поступающая в цепь. Считая заданными величины, указанные в таблице, определите недостающие величины этой таблицы. Вариант 10 Дано: R3 = 20 Ом I1 = 10 A, I2 = 4 А P1 = 1200 Вт Определить: U, R1, R2, I3, P2, P3, P
- В цепи, схема которой изображена на рисунке, U – постоянная напряжения, приложенная к зажимам цепи. R1, R2, R3 – сопротивления элементов цепи I1, I2, I3 – токи, протекающие по ветвям цепи. P1, P2, P3 – мощности, выделяющиеся в ветвях цепи. P – мощность, поступающая в цепь. Считая заданными величины, указанные в таблице, определите недостающие величины этой таблицы. Вариант 10 Дано: R3 = 20 Ом I1 = 10 A, I2 = 4 А P1 = 1200 Вт Определить: U, R1, R2, I3, P2, P3, P
- В цепи, схема которой изображена на рисунке, U – постоянная напряжения, приложенная к зажимам цепи. R1, R2, R3 – сопротивления элементов цепи I1, I2, I3 – токи, протекающие по ветвям цепи. P1, P2, P3 – мощности, выделяющиеся в ветвях цепи. P – мощность, поступающая в цепь. Считая заданными величины, указанные в таблице, определите недостающие величины этой таблицы. Вариант 11 Дано: R1 = 5 Ом, R3 = 10 Ом I3 = 2.5 A P1 = 125 Вт Определить: U, R2, I1, I2, P2, P3, P
- В цепи, схема которой изображена на рисунке, U – постоянная напряжения, приложенная к зажимам цепи. R1, R2, R3 – сопротивления элементов цепи I1, I2, I3 – токи, протекающие по ветвям цепи. P1, P2, P3 – мощности, выделяющиеся в ветвях цепи. P – мощность, поступающая в цепь. Считая заданными величины, указанные в таблице, определите недостающие величины этой таблицы. Вариант 11 Дано: R1 = 5 Ом, R3 = 10 Ом I3 = 2.5 A P1 = 125 Вт Определить: U, R2, I1, I2, P2, P3, P
- В цепи, схема которой изображена на рисунке, U – постоянная напряжения, приложенная к зажимам цепи. R1, R2, R3 – сопротивления элементов цепи I1, I2, I3 – токи, протекающие по ветвям цепи. P1, P2, P3 – мощности, выделяющиеся в ветвях цепи. P – мощность, поступающая в цепь. Считая заданными величины, указанные в таблице, определите недостающие величины этой таблицы. Вариант 16 Дано: R3 = 15 Ом I1 = 4 A, I3 = 1.6 А P1 = 48 Вт Определить: U, R1, R2, I2, P2, P3, P
- В цепи, схема которой изображена на рисунке, U – постоянная напряжения, приложенная к зажимам цепи. R1, R2, R3 – сопротивления элементов цепи I1, I2, I3 – токи, протекающие по ветвям цепи. P1, P2, P3 – мощности, выделяющиеся в ветвях цепи. P – мощность, поступающая в цепь. Считая заданными величины, указанные в таблице, определите недостающие величины этой таблицы. Вариант 16 Дано: R3 = 15 Ом I1 = 4 A, I3 = 1.6 А P1 = 48 Вт Определить: U, R1, R2, I2, P2, P3, P
- В цепи с синусоидальным источником найти действующее значение входного напряжения U (в Вольтах), если известны действующие значения напряжений на резисторе UR, на катушке индуктивности UL и на конденсаторе UC: UR = 80 B, UL = 20 B, UC = 60 B.
- В цепи с синусоидальным источником найти действующее значение входного тока I (в Амперах), если известны действующее значение входного напряжения U, сопротивление резистора R и реактивные сопротивления катушки индуктивности XL и конденсатора XC.
- В цепи с синусоидальным источником найти действующее значение входного тока I (в Амперах), если известны действующее значение входного напряжения U, сопротивление резистора R и реактивные сопротивления катушки индуктивности XL и конденсатора XC.
- В цепи с сопротивлением XL = XC = 4 Ом, показанием ваттметра - W = 27 В, вольтметра – U = 9 В, показание вольтметра V1 составит … В 1. 18 2. 15 3. 12 4. 12√2
- В цепи с сопротивлением XL = XC = 4 Ом, показанием ваттметра - W = 27 В, вольтметра – U = 9 В, показание вольтметра V1 составит … В 1. 18 2. 15 3. 12 4. 12√2
- В цепи с сопротивлениями R = 10 Ом, XL = 40 Ом, XC = 30 Ом при токе I = 2 А активная мощность равна… -: 40 Вт -: 10 Вт -: 5 Вт -: 30 Вт
- В цепи с сопротивлениями R = 10 Ом, XL = 40 Ом, XC = 30 Ом при токе I = 2 А активная мощность равна… -: 40 Вт -: 10 Вт -: 5 Вт -: 30 Вт
