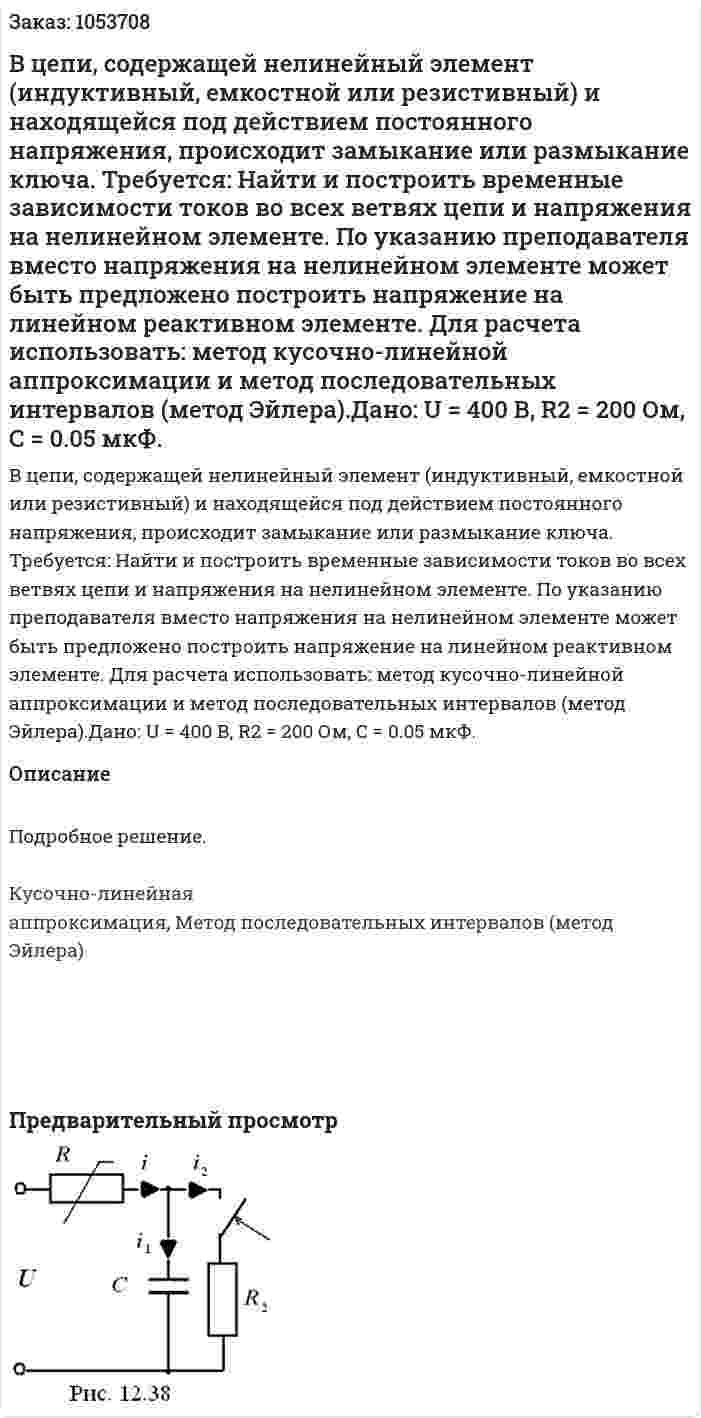

В цепи, содержащей нелинейный элемент (индуктивный, емкостной или резистивный) и находящейся под действием постоянного напряжения, происходит замыкание или размыкание ключа. Требуется: Найти и построить временные зависимости токов во всех ветвях цепи и напряжения на нелинейном элементе. По указанию преподавателя вместо напряжения на нелинейном элементе может быть предложено построить напряжение на линейном реактивном элементе. Для расчета использовать: метод кусочно-линейной аппроксимации и метод последовательных интервалов (метод Эйлера).Дано: U = 400 В, R2 = 200 Ом, С = 0.05 мкФ.
В цепи, содержащей нелинейный элемент (индуктивный, емкостной или резистивный) и находящейся под действием постоянного напряжения, происходит замыкание или размыкание ключа. Требуется: Найти и построить временные зависимости токов во всех ветвях цепи и напряжения на нелинейном элементе. По указанию преподавателя вместо напряжения на нелинейном элементе может быть предложено построить напряжение на линейном реактивном элементе. Для расчета использовать: метод кусочно-линейной аппроксимации и метод последовательных интервалов (метод Эйлера).Дано: U = 400 В, R2 = 200 Ом, С = 0.05 мкФ.
Описание
Подробное решение.
Кусочно-линейная аппроксимация, Метод последовательных интервалов (метод Эйлера)
- В цепи, содержащей нелинейный элемент (индуктивный, емкостной или резистивный) и находящейся под действием постоянного напряжения, происходит замыкания или размыкание ключа. Требуется: Найти и построить временные зависимости токов во всех ветвях цепи и напряжения на нелинейном элементе. Преподаватель может предложить вместо напряжения на нелинейном элементе построить напряжение на линейном реактивном элементе. Для расчета использовать метод кусочно-линейной аппроксимации и метод последовательных интервалов (метод Эйлера). Вариант 5.23(в)Дано: U=240 В; R2=4 Ом; R3=16 Ом; C=8 мкФ;
- В цепи, содержащей нелинейный элемент (индуктивный, емкостной или резистивный) и находящейся под действием постоянного напряжения, происходит замыкания или размыкание ключа. Требуется: Найти и построить временные зависимости токов во всех ветвях цепи и напряжения на нелинейном элементе. Преподаватель может предложить вместо напряжения на нелинейном элементе построить напряжение на линейном реактивном элементе. Для расчета использовать метод кусочно-линейной аппроксимации и метод последовательных интервалов (метод Эйлера). Вариант 5.23(в)Дано: U=240 В; R2=4 Ом; R3=16 Ом; C=8 мкФ;
- В цепи, содержащей элементы R1 = 2 кОм, R2 = 1 кОм, С = 1 нФ, и источник ЭДС e(t)=20∙sin(106∙t+π/6) B, в момент времени t=0 замыкается ключ и подсоединяет резистор R3 = 1 кОм. Найти напряжение на конденсаторе U(t), пользуясь классическим методом расчета переходного процесса и построить график найденной зависимости, выделив свободную и вынужденную компоненты тока. Сравнить постоянную цепи с периодом источника.
- В цепи, содержащей элементы R1 = 2 кОм, R2 = 1 кОм, С = 1 нФ, и источник ЭДС e(t)=20∙sin(106∙t+π/6) B, в момент времени t=0 замыкается ключ и подсоединяет резистор R3 = 1 кОм. Найти напряжение на конденсаторе U(t), пользуясь классическим методом расчета переходного процесса и построить график найденной зависимости, выделив свободную и вынужденную компоненты тока. Сравнить постоянную цепи с периодом источника.
- В цепи сопротивления резисторов даны в Омах. Определить входное сопротивление схемы относительно точек a и b, токи, если входящее напряжение U = 25 В
- В цепи сопротивления резисторов даны в Омах. Определить входное сопротивление схемы относительно точек a и b, токи, если входящее напряжение U = 25 В
- В цепи со смешанным соединением резисторов, рассчитать входное сопротивление цепи, токи в ветвях, напряжение на входе цепи, ЭДС. Составить баланс мощностей. Вариант 9
- В цепи, содержащей катушку (RK= 50 Ом и XK= 86,5 Ом) и конденсаторов, установился резонансе. Определить показания приборов, если U= 100 В. Указать правильный ответ. 1. I = 2 A, UC = 173 В, UK = 200 B; 2. I = A, UC = 346 В, UK = 346 B; 3. I = 2 A, UC = 173 В, UK = 100 B; 4. I = 2 A, UC = 200 В, UK = 200 B
- В цепи, содержащей катушку (RK= 50 Ом и XK= 86,5 Ом) и конденсаторов, установился резонансе. Определить показания приборов, если U= 100 В. Указать правильный ответ. 1. I = 2 A, UC = 173 В, UK = 200 B; 2. I = A, UC = 346 В, UK = 346 B; 3. I = 2 A, UC = 173 В, UK = 100 B; 4. I = 2 A, UC = 200 В, UK = 200 B
- В цепи, содержащей нелинейный элемент (индуктивный, емкостной или резистивный) и находящейся под действием постоянного напряжения, происходит замыкание или размыкание ключа. Требуется: Найти и построить временные зависимости токов во всех ветвях цепи и напряжения на нелинейном элементе. По указанию преподавателя вместо напряжения на нелинейном элементе может быть предложено построить напряжение на линейном реактивном элементе. Для расчета использовать: метод кусочно-линейной аппроксимации и метод последовательных интервалов (метод Эйлера).Дано: U = 30 В, R0 = 500 Ом, R1 = 100 Ом, R2 = 200 Ом.
- В цепи, содержащей нелинейный элемент (индуктивный, емкостной или резистивный) и находящейся под действием постоянного напряжения, происходит замыкание или размыкание ключа. Требуется: Найти и построить временные зависимости токов во всех ветвях цепи и напряжения на нелинейном элементе. По указанию преподавателя вместо напряжения на нелинейном элементе может быть предложено построить напряжение на линейном реактивном элементе. Для расчета использовать: метод кусочно-линейной аппроксимации и метод последовательных интервалов (метод Эйлера).Дано: U = 30 В, R0 = 500 Ом, R1 = 100 Ом, R2 = 200 Ом.
- В цепи, содержащей нелинейный элемент (индуктивный, емкостной или резистивный) и находящейся под действием постоянного напряжения, происходит замыкание или размыкание ключа. Требуется: Найти и построить временные зависимости токов во всех ветвях цепи и напряжения на нелинейном элементе. По указанию преподавателя вместо напряжения на нелинейном элементе может быть предложено построить напряжение на линейном реактивном элементе. Для расчета использовать: метод кусочно-линейной аппроксимации и метод последовательных интервалов (метод Эйлера).Дано: U = 30 В, R1 = 100 Ом, R2 = 50 Ом, С = 0.1 мкФ.
- В цепи, содержащей нелинейный элемент (индуктивный, емкостной или резистивный) и находящейся под действием постоянного напряжения, происходит замыкание или размыкание ключа. Требуется: Найти и построить временные зависимости токов во всех ветвях цепи и напряжения на нелинейном элементе. По указанию преподавателя вместо напряжения на нелинейном элементе может быть предложено построить напряжение на линейном реактивном элементе. Для расчета использовать: метод кусочно-линейной аппроксимации и метод последовательных интервалов (метод Эйлера).Дано: U = 30 В, R1 = 100 Ом, R2 = 50 Ом, С = 0.1 мкФ.
- В цепи, содержащей нелинейный элемент (индуктивный, емкостной или резистивный) и находящейся под действием постоянного напряжения, происходит замыкание или размыкание ключа. Требуется: Найти и построить временные зависимости токов во всех ветвях цепи и напряжения на нелинейном элементе. По указанию преподавателя вместо напряжения на нелинейном элементе может быть предложено построить напряжение на линейном реактивном элементе. Для расчета использовать: метод кусочно-линейной аппроксимации и метод последовательных интервалов (метод Эйлера).Дано: U = 400 В, R2 = 200 Ом, С = 0.05 мкФ.
