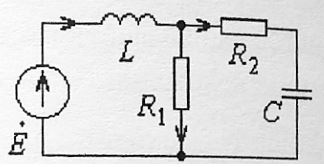

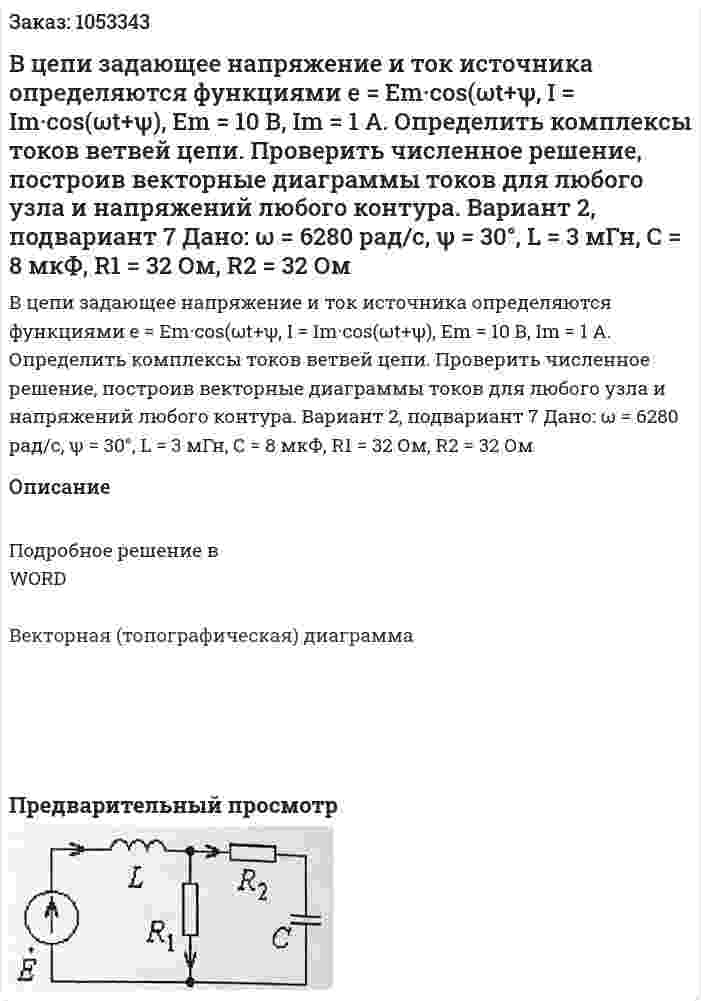

В цепи задающее напряжение и ток источника определяются функциями e = Em·cos(ωt+ψ, I = Im·cos(ωt+ψ), Em = 10 В, Im = 1 A. Определить комплексы токов ветвей цепи. Проверить численное решение, построив векторные диаграммы токов для любого узла и напряжений любого контура. Вариант 2, подвариант 7 Дано: ω = 6280 рад/с, ψ = 30°, L = 3 мГн, С = 8 мкФ, R1 = 32 Ом, R2 = 32 Ом

В цепи задающее напряжение и ток источника определяются функциями e = Em·cos(ωt+ψ, I = Im·cos(ωt+ψ), Em = 10 В, Im = 1 A. Определить комплексы токов ветвей цепи. Проверить численное решение, построив векторные диаграммы токов для любого узла и напряжений любого контура. Вариант 2, подвариант 7 Дано: ω = 6280 рад/с, ψ = 30°, L = 3 мГн, С = 8 мкФ, R1 = 32 Ом, R2 = 32 Ом
Описание

Подробное решение в WORD

Векторная (топографическая) диаграмма
