Заказ: 1038773

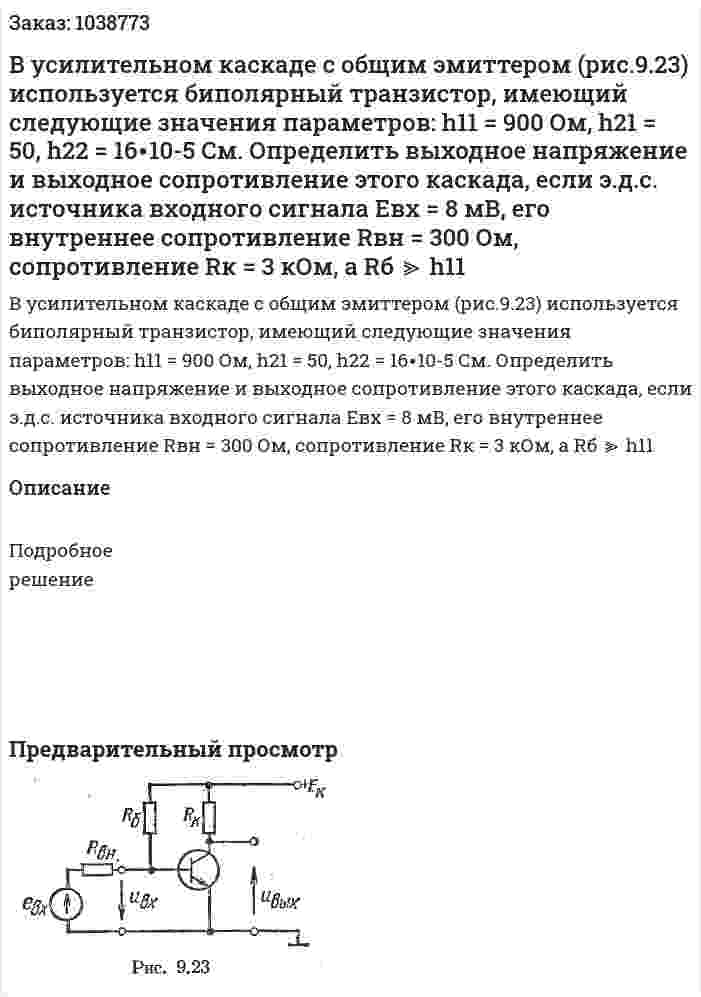

В усилительном каскаде с общим эмиттером (рис.9.23) используется биполярный транзистор, имеющий следующие значения параметров: h11 = 900 Ом, h21 = 50, h22 = 16∙10-5 См. Определить выходное напряжение и выходное сопротивление этого каскада, если э.д.с. источника входного сигнала Евх = 8 мВ, его внутреннее сопротивление Rвн = 300 Ом, сопротивление Rк = 3 кОм, а Rб ≫ h11
В усилительном каскаде с общим эмиттером (рис.9.23) используется биполярный транзистор, имеющий следующие значения параметров: h11 = 900 Ом, h21 = 50, h22 = 16∙10-5 См. Определить выходное напряжение и выходное сопротивление этого каскада, если э.д.с. источника входного сигнала Евх = 8 мВ, его внутреннее сопротивление Rвн = 300 Ом, сопротивление Rк = 3 кОм, а Rб ≫ h11
Описание
Подробное решение
