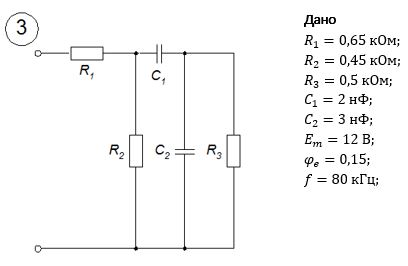

В заданной цепи (задана схема цепи и параметры ее элементов) после подключения источника рассчитать токи и напряжения для всех элементов, используя метод комплексных амплитуд. По результатам расчета построить векторную диаграмму токов и напряжений на заданной частоте. Получить выражения комплексного сопротивления заданного двухполюсника, а также его модуля и аргумента как функции частоты. Построить графики двух последних функций, предварительно рассчитав их значения не менее чем на пяти частотах. Из заданного двухполюсника образовать четырехполюсник (выходное напряжение снимать с R3) и получить выражения комплексного коэффициента передачи заданного четырехполюсника, а также его модуля и аргумента как функции частоты. Построить графики двух последних функций, предварительно рассчитав их значения не менее чем на пяти частотах. Вариант: 3 схема/4 номиналы элементов
В заданной цепи (задана схема цепи и параметры ее элементов) после подключения источника рассчитать токи и напряжения для всех элементов, используя метод комплексных амплитуд. По результатам расчета построить векторную диаграмму токов и напряжений на заданной частоте. Получить выражения комплексного сопротивления заданного двухполюсника, а также его модуля и аргумента как функции частоты. Построить графики двух последних функций, предварительно рассчитав их значения не менее чем на пяти частотах. Из заданного двухполюсника образовать четырехполюсник (выходное напряжение снимать с R3) и получить выражения комплексного коэффициента передачи заданного четырехполюсника, а также его модуля и аргумента как функции частоты. Построить графики двух последних функций, предварительно рассчитав их значения не менее чем на пяти частотах. Вариант: 3 схема/4 номиналы элементов
Описание
Всего 6 страниц подробного решения в WORD
Векторная (топографическая) диаграмма
- В заданной цепи, изображенной на рис. 3.1 -.10 в момент времени t = 0 срабатывает ключ К, который подключает источник переменной ЭДС e(t) или источник переменного тока J(t) (Табл. 3.2) Требуется: определить закон изменения тока в катушке индуктивности (схема RL) или напряжения на конденсаторе (схема RC) классическим методом. Построить график изменения искомой величины. Вариант 3 Дано: Рис. 3.6 E0=150 В ω=106 c-1 φ0=π/6 C = 10 мкФ R1 = 40 Ом R2 = 60 Ом
- В заданной цепи, изображенной на рис. 3.1 -.10 в момент времени t = 0 срабатывает ключ К, который подключает источник переменной ЭДС e(t) или источник переменного тока J(t) (Табл. 3.2) Требуется: определить закон изменения тока в катушке индуктивности (схема RL) или напряжения на конденсаторе (схема RC) классическим методом. Построить график изменения искомой величины. Вариант 3 Дано: Рис. 3.6 E0=150 В ω=106 c-1 φ0=π/6 C = 10 мкФ R1 = 40 Ом R2 = 60 Ом
- В заданной цепи, изображенной на рис. 3.1 -3.10 в момент времени t = 0 срабатывает ключ К и подключается источник постоянной ЭДС e(t)=Е0 или источник постоянного тока J(t)=J0 (Табл. 3.2) Требуется: определить закон изменения тока в катушке индуктивности (схема RL) или напряжения на конденсаторе (схема RC) классическим методом. Построить график изменения искомой величины на интервале времени 0≤t≤4τ. Вариант 3 Дано: Рис. 3.6 E0=150 В C = 10 мкФ R1 = 40 Ом R2 = 60 Ом
- В заданной цепи, изображенной на рис. 3.1 -3.10 в момент времени t = 0 срабатывает ключ К и подключается источник постоянной ЭДС e(t)=Е0 или источник постоянного тока J(t)=J0 (Табл. 3.2) Требуется: определить закон изменения тока в катушке индуктивности (схема RL) или напряжения на конденсаторе (схема RC) классическим методом. Построить график изменения искомой величины на интервале времени 0≤t≤4τ. Вариант 3 Дано: Рис. 3.6 E0=150 В C = 10 мкФ R1 = 40 Ом R2 = 60 Ом
- В заданной цепи (приведена схема цепи и параметры всех её элементов) рассчитать токи и напряжения для всех элементов, используя методы контурных токов и узловых потенциалов (напряжений). Кроме этого, рассчитать ток одного из элементов цепи ( R2 ) методом эквивалентного генератора. Сравнить величины соответствующих токов и напряжений, полученных при использовании различных методов расчета. Сделать вывод о правильности и точности проведенных расчетов Вариант 11/ набор данных 11
- В заданной цепи (приведена схема цепи и параметры всех её элементов) рассчитать токи и напряжения для всех элементов, используя методы контурных токов и узловых потенциалов (напряжений). Кроме этого, рассчитать ток одного из элементов цепи ( R2 ) методом эквивалентного генератора. Сравнить величины соответствующих токов и напряжений, полученных при использовании различных методов расчета. Сделать вывод о правильности и точности проведенных расчетов Вариант 11/ набор данных 11
- В заданной цепи (приведена схема цепи и параметры всех её элементов) рассчитать токи и напряжения для всех элементов, используя методы контурных токов и узловых потенциалов (напряжений). Кроме этого, рассчитать ток одного из элементов цепи (R2) методом эквивалентного генератора. Сравнить величины соответствующих токов и напряжений, полученных при использовании различных методов расчета. Сделать вывод о правильности и точности проведенных расчетов. Вариант: 1 схема/1 номиналы элементов
- В заданной цепи (задана схема цепи и параметры ее элементов) после подключения источника рассчитать токи и напряжения для всех элементов, используя метод комплексных амплитуд. По результатам расчета построить векторную диаграмму токов и напряжений на заданной частоте. Получить выражения комплексного сопротивления заданного двухполюсника, а также его модуля и аргумента как функции частоты. Построить графики двух последних функций, предварительно рассчитав их значения не менее чем на пяти частотах. Из заданного двухполюсника образовать четырехполюсник (выходное напряжение снимать с R3) и получить выражения комплексного коэффициента передачи заданного четырехполюсника, а также его модуля и аргумента как функции частоты. Построить графики двух последних функций, предварительно рассчитав их значения не менее чем на пяти частотах. Вариант: 11 схема/13 номиналы элементов
- В заданной цепи (задана схема цепи и параметры ее элементов) после подключения источника рассчитать токи и напряжения для всех элементов, используя метод комплексных амплитуд. По результатам расчета построить векторную диаграмму токов и напряжений на заданной частоте. Получить выражения комплексного сопротивления заданного двухполюсника, а также его модуля и аргумента как функции частоты. Построить графики двух последних функций, предварительно рассчитав их значения не менее чем на пяти частотах. Из заданного двухполюсника образовать четырехполюсник (выходное напряжение снимать с R3) и получить выражения комплексного коэффициента передачи заданного четырехполюсника, а также его модуля и аргумента как функции частоты. Построить графики двух последних функций, предварительно рассчитав их значения не менее чем на пяти частотах. Вариант: 11 схема/13 номиналы элементов
- В заданной цепи (задана схема цепи и параметры ее элементов) после подключения источника рассчитать токи и напряжения для всех элементов, используя метод комплексных амплитуд. По результатам расчета построить векторную диаграмму токов и напряжений на заданной частоте. Получить выражения комплексного сопротивления заданного двухполюсника, а также его модуля и аргумента как функции частоты. Построить графики двух последних функций, предварительно рассчитав их значения не менее чем на пяти частотах. Из заданного двухполюсника образовать четырехполюсник (выходное напряжение снимать с R3) и получить выражения комплексного коэффициента передачи заданного четырехполюсника, а также его модуля и аргумента как функции частоты. Построить графики двух последних функций, предварительно рассчитав их значения не менее чем на пяти частотах. Вариант: 1 схема/1 номиналы элементов
- В заданной цепи (задана схема цепи и параметры ее элементов) после подключения источника рассчитать токи и напряжения для всех элементов, используя метод комплексных амплитуд. По результатам расчета построить векторную диаграмму токов и напряжений на заданной частоте. Получить выражения комплексного сопротивления заданного двухполюсника, а также его модуля и аргумента как функции частоты. Построить графики двух последних функций, предварительно рассчитав их значения не менее чем на пяти частотах. Из заданного двухполюсника образовать четырехполюсник (выходное напряжение снимать с R3) и получить выражения комплексного коэффициента передачи заданного четырехполюсника, а также его модуля и аргумента как функции частоты. Построить графики двух последних функций, предварительно рассчитав их значения не менее чем на пяти частотах. Вариант: 1 схема/1 номиналы элементов
- В заданной цепи (задана схема цепи и параметры ее элементов) после подключения источника рассчитать токи и напряжения для всех элементов, используя метод комплексных амплитуд. По результатам расчета построить векторную диаграмму токов и напряжений на заданной частоте. Получить выражения комплексного сопротивления заданного двухполюсника, а также его модуля и аргумента как функции частоты. Построить графики двух последних функций, предварительно рассчитав их значения не менее чем на пяти частотах. Из заданного двухполюсника образовать четырехполюсник (выходное напряжение снимать с R3) и получить выражения комплексного коэффициента передачи заданного четырехполюсника, а также его модуля и аргумента как функции частоты. Построить графики двух последних функций, предварительно рассчитав их значения не менее чем на пяти частотах.Вариант: 25 схема/5 номиналы элементов
- В заданной цепи (задана схема цепи и параметры ее элементов) после подключения источника рассчитать токи и напряжения для всех элементов, используя метод комплексных амплитуд. По результатам расчета построить векторную диаграмму токов и напряжений на заданной частоте. Получить выражения комплексного сопротивления заданного двухполюсника, а также его модуля и аргумента как функции частоты. Построить графики двух последних функций, предварительно рассчитав их значения не менее чем на пяти частотах. Из заданного двухполюсника образовать четырехполюсник (выходное напряжение снимать с R3) и получить выражения комплексного коэффициента передачи заданного четырехполюсника, а также его модуля и аргумента как функции частоты. Построить графики двух последних функций, предварительно рассчитав их значения не менее чем на пяти частотах.Вариант: 25 схема/5 номиналы элементов
- В заданной цепи (задана схема цепи и параметры ее элементов) после подключения источника рассчитать токи и напряжения для всех элементов, используя метод комплексных амплитуд. По результатам расчета построить векторную диаграмму токов и напряжений на заданной частоте. Получить выражения комплексного сопротивления заданного двухполюсника, а также его модуля и аргумента как функции частоты. Построить графики двух последних функций, предварительно рассчитав их значения не менее чем на пяти частотах. Из заданного двухполюсника образовать четырехполюсник (выходное напряжение снимать с R3) и получить выражения комплексного коэффициента передачи заданного четырехполюсника, а также его модуля и аргумента как функции частоты. Построить графики двух последних функций, предварительно рассчитав их значения не менее чем на пяти частотах. Вариант: 3 схема/4 номиналы элементов
