Ирина Эланс
Заказ: 1056674
Вал Промежуточный + Техпроцесс (14 файлов)
Вал Промежуточный + Техпроцесс (14 файлов)
Описание
Файлы формата CDW и FRW
- Вал редуктора ПК-2202
- Вал (рисунок 3.1) приводится во вращение от двигателя через муфту (муфта втулочная). Вал приводит в движение через шкивы 1 и 2 два механизма мощностью соответственно Р1 = 25 кВт и P2 = 15 кВт. Вал делает n = 500 оборотов в минуту. Пренебрегая изгибом вала, определить диаметр D его сечения из расчета на прочность и жесткость при кручении. Допускаемый относительный угол закручивания вала принять [θ] = 0,5 град/м. Определить также диаметры d штифтов (болтов) и толщину t втулки (фланца) муфты из расчета на прочность при срезе и смятии. Считать, что все детали изготавливаются из Сталь 20.
- Вал. Сталь 40Х ГОСТ 4543-74
- Вал. Сталь 45 ГОСТ 1050-74
- Вал. Сталь 45 ГОСТ 1050-88
- Вал. Сталь 45 ГОСТ 1050-88
- Вал. Сталь 45 ГОСТ 1050-88
- Вал приводной ленточного транспортера
- Вал приводной пластинчатого конвейера + спецификация (2 файла)
- Вал приводной цепного транспортера
- Вал промежуточный
- Вал промежуточный
- Вал промежуточный ЗИЛ 130
- Вал Промежуточный. Сталь 40Х ГОСТ 4543-71

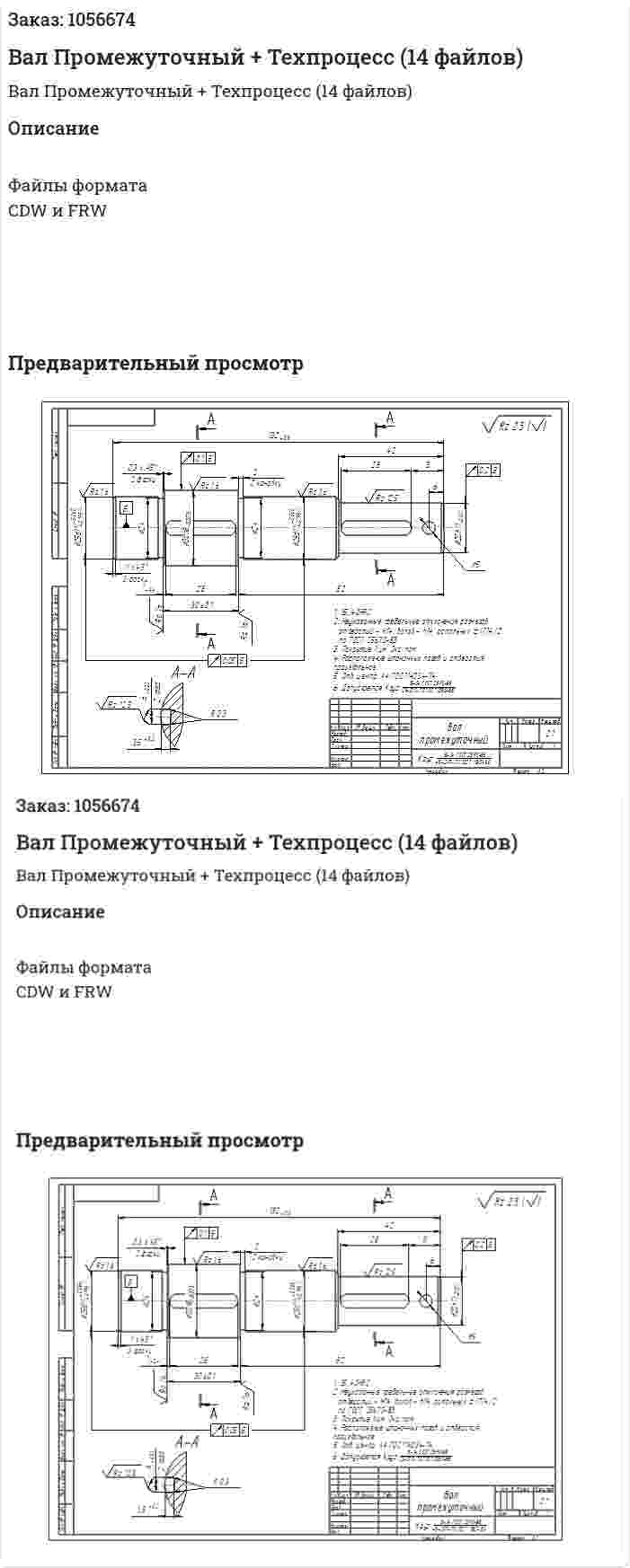

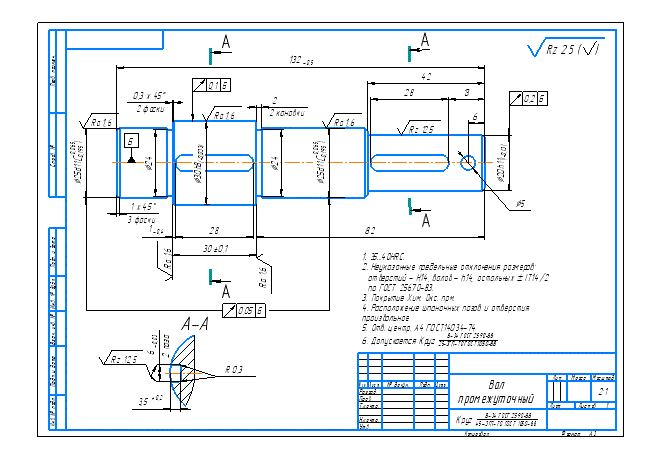

Предварительный просмотр
