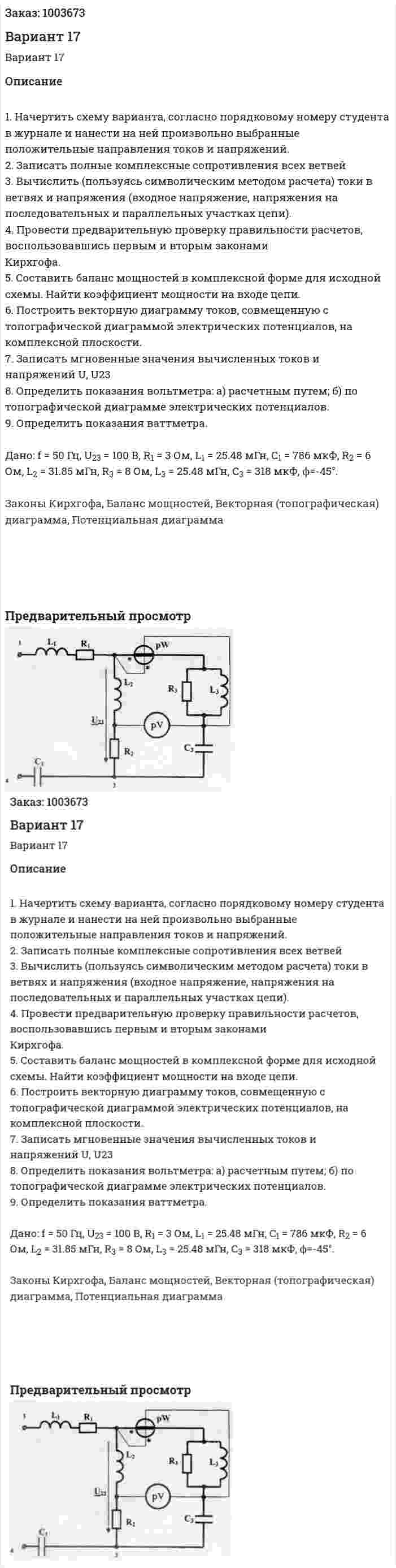

Описание

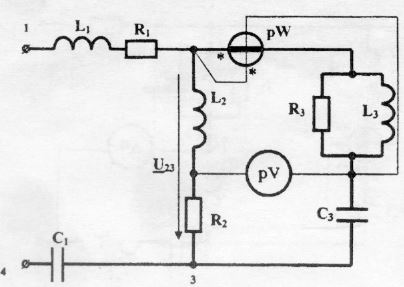

1. Начертить схему варианта, согласно порядковому номеру студента в журнале и нанести на ней произвольно выбранные положительные направления токов и напряжений.
2. Записать полные комплексные сопротивления всех ветвей
3. Вычислить (пользуясь символическим методом расчета) токи в ветвях и напряжения (входное напряжение, напряжения на последовательных и параллельных участках цепи).
4. Провести предварительную проверку правильности расчетов, воспользовавшись первым и вторым законами Кирхгофа.
5. Составить баланс мощностей в комплексной форме для исходной схемы. Найти коэффициент мощности на входе цепи.
6. Построить векторную диаграмму токов, совмещенную с топографической диаграммой электрических потенциалов, на комплексной плоскости.
7. Записать мгновенные значения вычисленных токов и напряжений U, U23
8. Определить показания вольтметра: а) расчетным путем; б) по топографической диаграмме электрических потенциалов.
9. Определить показания ваттметра.
Дано: f = 50 Гц, U23 = 100 В, R1 = 3 Ом, L1 = 25.48 мГн, C1 = 786 мкФ, R2 = 6 Ом, L2 = 31.85 мГн, R3 = 8 Ом, L3 = 25.48 мГн, С3 = 318 мкФ, ϕ=-45°.
Законы Кирхгофа, Баланс мощностей, Векторная (топографическая) диаграмма, Потенциальная диаграмма
