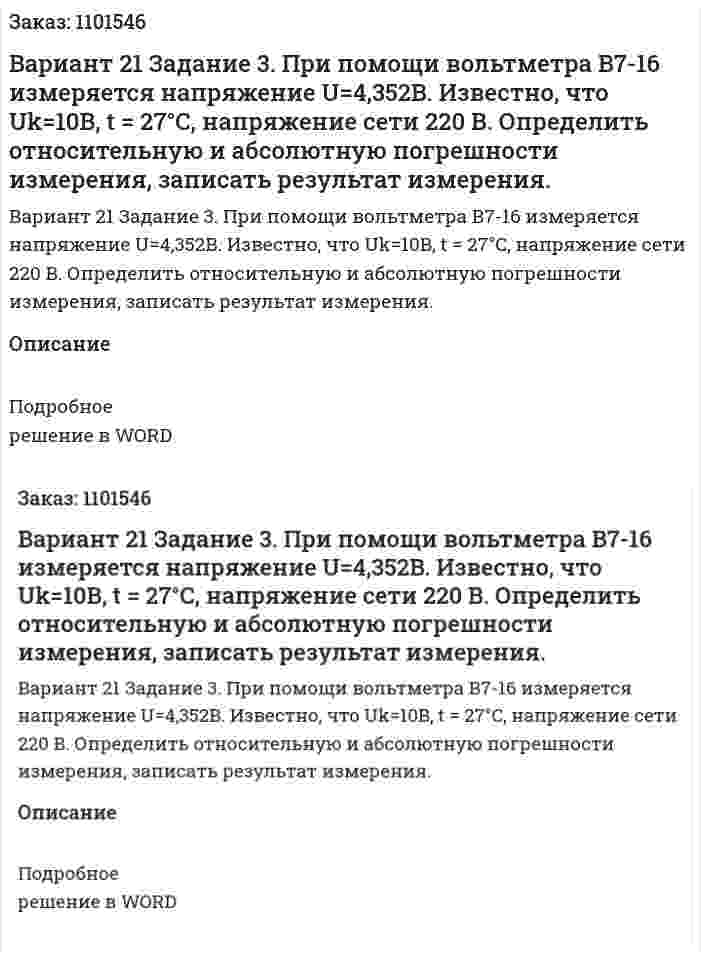

Вариант 21 Задание 3. При помощи вольтметра В7-16 измеряется напряжение U=4,352B. Известно, что Uk=10B, t = 27°C, напряжение сети 220 В. Определить относительную и абсолютную погрешности измерения, записать результат измерения.
Вариант 21 Задание 3. При помощи вольтметра В7-16 измеряется напряжение U=4,352B. Известно, что Uk=10B, t = 27°C, напряжение сети 220 В. Определить относительную и абсолютную погрешности измерения, записать результат измерения.
Описание
Подробное решение в WORD
- Вариант 21 Задание 4. В результате многократных измерений получен ряд значений сопротивлений: [153; 149; 147; 156; 150] пФ. Постройте вариационный ряд. Методом максимального правдоподобия найдите оценку истинного значения индуктивности, предполагая, что закон распределения погрешностей равномерный.
- Вариант 21 Задание 5. Шкала вольтметра с пиковым преобразователем проградуирована в среднеквадратических значениях гармонического напряжения. На вход вольтметра подается напряжение, изображенное на рис. 5.1. Определить показания вольтметра.
- Вариант 2.2.5 1) Составить уравнения по законам Кирхгофа. 2) Определить входное сопротивление цепи и закон изменения входного тока. 3) Построить векторную диаграмму Дано: L = 40 мГн; C = 0.25 мкФ; R1 = R2 = 400 Ом u0(t) = 40cos(104t-20°), В
- Вариант 2.2.5 1) Составить уравнения по законам Кирхгофа. 2) Определить входное сопротивление цепи и закон изменения входного тока. 3) Построить векторную диаграмму Дано: L = 40 мГн; C = 0.25 мкФ; R1 = R2 = 400 Ом u0(t) = 40cos(104t-20°), В
- Вариант 22 Дано: U = 100 В, XL1 = 8 Ом, XC1 = 2 Ом, r2 = 5 Ом, XL2 = 5 Ом, r3 = 10 Ом, XC3 = 10 Ом. Определить: - комплексные токи в ветвях схемы; - комплексные напряжения на всех сопротивлениях и ветвях схемы; - активную, реактивную, полную мощности отдельных ветвей, проверить расчеты по балансу активных и реактивных мощностей. Построить: векторную диаграмму токов и напряжений для всех участков цепи
- Вариант 22 Дано: U = 100 В, XL1 = 8 Ом, XC1 = 2 Ом, r2 = 5 Ом, XL2 = 5 Ом, r3 = 10 Ом, XC3 = 10 Ом. Определить: - комплексные токи в ветвях схемы; - комплексные напряжения на всех сопротивлениях и ветвях схемы; - активную, реактивную, полную мощности отдельных ветвей, проверить расчеты по балансу активных и реактивных мощностей. Построить: векторную диаграмму токов и напряжений для всех участков цепи
- Вариант 238ДПТ с последовательным возбуждением выполнен на номинальное напряжение 110 В с P2ном = 3хN = 3x2= 6 кВт. При номинальной нагрузке мощность потерь (в процентах от мощности, потребляемой двигателем P1ном) составляет: - в обмотках якоря Pя=[2•n-0.13•(N-1)]%=2•3-0.13•(2-1)=5.87% - в обмотках возбуждения Pв=[6-0.12•(N-1)]%=6-0.12•(2-1)=5.88%; - мощность механических и магнитных потерь Pмех+Pст=[3-0.05•(N-1)]%=3-0.05•(2-1)=2.95%; Частота вращения ДПТ n_ном=[600+100•(N-1)]=600+100•(2-1)=700 об/мин Определить параметры номинального режима: а) потребляемую мощность из сети P1ном и ток двигателя - Iдном; б) момент двигателя Mном ; в) сопротивления обмотки якоря Rя Ом и цепи возбуждения Rв Ом; г) КПД двигателя ηном; д) сопротивление пускового реостата Rп при пусковом токе в три раза выше номинального; е) заполнить таблицу ответов:
- Вариант 1 и Вариант 7Задание 3. Собрать схему, приведенную на рисунке. В ней генератор Г1 вырабатывает исследуемый сигнал - гармонический сигнал с амплитудой 5В и частотой 1Гц, а генератор Г2 является имитатором источника помех. Он вырабатывает гармонический сигнал с амплитудой 1В и частотой 12 Гц. Зарисовать в отчет временные диаграммы входного и выходного сигналов и сделать вывод о дребезге компаратора.
- Вариант 20а) определить I2 методом эквивалентного генератора б) Построить в масштабе эпюру I(x’) для проверки расчета в) Проверить баланс активных мощностейДано: E=100 В; r=10 Ом; Xн=40 Ом; Zс=20 Ом; l=0,25λ; линия без потерь
- Вариант 20а) определить I2 методом эквивалентного генератора б) Построить в масштабе эпюру I(x’) для проверки расчета в) Проверить баланс активных мощностейДано: E=100 В; r=10 Ом; Xн=40 Ом; Zс=20 Ом; l=0,25λ; линия без потерь
- Вариант 20 Дано: EA=EB=EC = 220 В Rab = Rbc = Rca = 55 Ом Xab = Xbc = Xca = 90 Ом Uл = 380 В Найти: Ia, Ib, Ic, Iab, Ibc, Ica, Pab, Pbc, Pca, Qab, Qbc, Qca, Q, P, S, φ Построить векторную диаграмму
- Вариант 20 Дано: EA=EB=EC = 220 В Rab = Rbc = Rca = 55 Ом Xab = Xbc = Xca = 90 Ом Uл = 380 В Найти: Ia, Ib, Ic, Iab, Ibc, Ica, Pab, Pbc, Pca, Qab, Qbc, Qca, Q, P, S, φ Построить векторную диаграмму
- Вариант 21 Задание 1 Случайная погрешность измерения случайной величины ε распределена по равномерному закону с максимальным значением 15,3. Найти СКО случайной величины. Определить, чему равна вероятность P(|ε|≤σ)
- Вариант 21 Задание 2. С помощью амперметра с входным сопротивлением RA=162 Ом измеряется ток короткого замыкания источника с напряжением Е и внутренним сопротивлением Ri=43кОм. Изобразить схему проводимого эксперимента, вывести формулу для относительной погрешности измерения δ и рассчитать ее.
