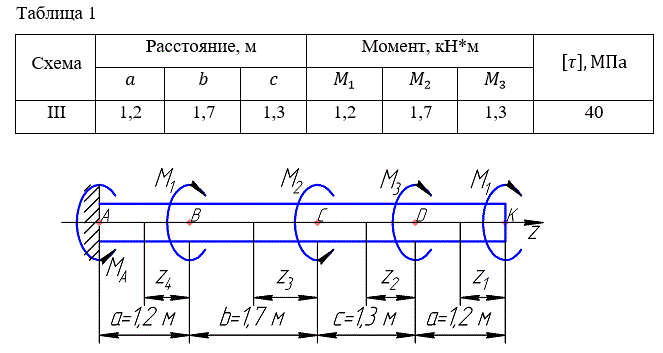

Вариант 273 К стальному валу приложены четыре сосредоточенных момента. Требуется: 1) построить эпюру крутящих моментов; 2) при заданном значении [τ] определить диаметр вала из расчета на прочность и округлить его до ближайшей большей величины из нормального ряда чисел: 30;35;40;45;50;60; 70; 80; 90; 100; 110; 125; 140; 160; 180; 200 мм; 3) найти наибольший относительный угол закручивания и проверить жесткость вала при [θ]=0,05 рад/м.
Вариант 273 К стальному валу приложены четыре сосредоточенных момента. Требуется: 1) построить эпюру крутящих моментов; 2) при заданном значении [τ] определить диаметр вала из расчета на прочность и округлить его до ближайшей большей величины из нормального ряда чисел: 30;35;40;45;50;60; 70; 80; 90; 100; 110; 125; 140; 160; 180; 200 мм; 3) найти наибольший относительный угол закручивания и проверить жесткость вала при [θ]=0,05 рад/м.
Описание
Подробное решение в WORD

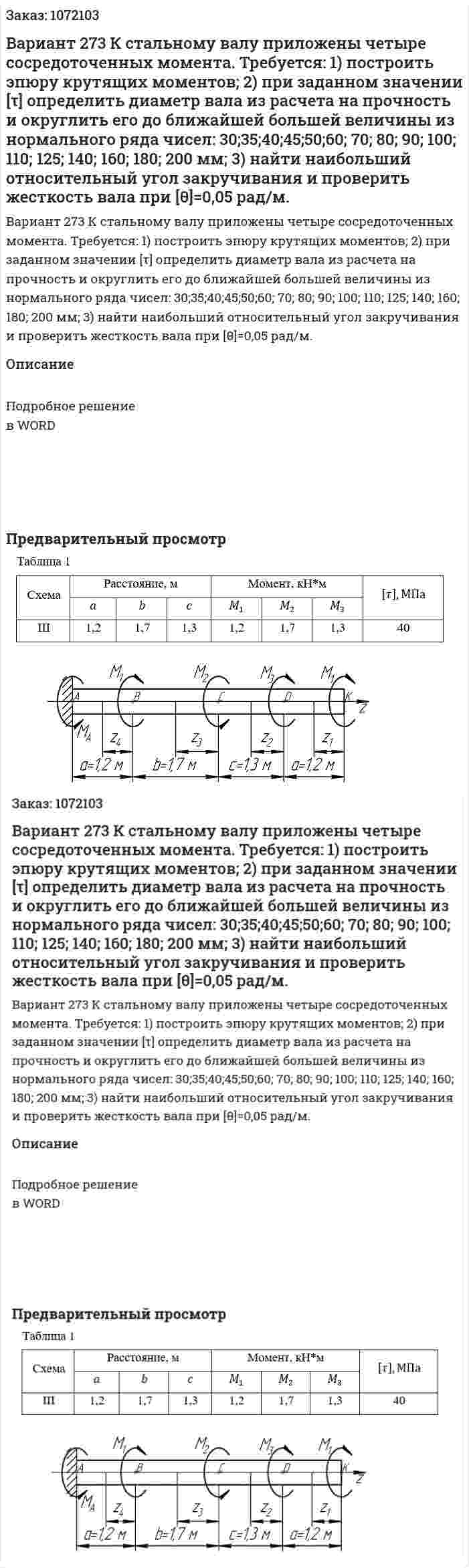

![Вариант 273 К стальному валу приложены четыре сосредоточенных момента. Требуется: 1) построить эпюру крутящих моментов; 2) при заданном значении [τ] определить диаметр вала из расчета на прочность и округлить его до ближайшей большей величины из нормального ряда чисел: 30;35;40;45;50;60; 70; 80; 90; 100; 110; 125; 140; 160; 180; 200 мм; 3) найти наибольший относительный угол закручивания и проверить жесткость вала при [θ]=0,05 рад/м. (Решение → 4612)](/assets/img/1.png)
![Вариант 273 К стальному валу приложены четыре сосредоточенных момента. Требуется: 1) построить эпюру крутящих моментов; 2) при заданном значении [τ] определить диаметр вала из расчета на прочность и округлить его до ближайшей большей величины из нормального ряда чисел: 30;35;40;45;50;60; 70; 80; 90; 100; 110; 125; 140; 160; 180; 200 мм; 3) найти наибольший относительный угол закручивания и проверить жесткость вала при [θ]=0,05 рад/м. (Решение → 4612)](/assets/img/3.svg)
- Вариант 273 Стальной стержень (сталь Ст.3) длиной l сжимается силой F. Требуется: 1) найти размеры поперечного сечения при допускаемом напряжении на простое сжатие [σ]=160 МПа (расчет производить методом последовательных приближений, в первом приближении задавшись коэффициентом φ1=0,5); 2) найти значение критической силы и коэффициента запаса устойчивости.
- Вариант 28C1=5 мкФ R1=100 Ом R2=100 Ом L1=40 мГн E1=60 В Проанализировать и качественно построить график uC(t). В схеме задания 2 найти изображение напряжения UС(p).
- Вариант 28C1=5 мкФ R1=100 Ом R2=100 Ом L1=40 мГн E1=60 В Проанализировать и качественно построить график uC(t). В схеме задания 2 найти изображение напряжения UС(p).
- Вариант 28R1 = 10 Ом R2 = 10 Ом L = 0.1 Гн E1 = 20 В E2 = 40 В Получить формулу и построить график iR1(t).
- Вариант 28R1 = 10 Ом R2 = 10 Ом L = 0.1 Гн E1 = 20 В E2 = 40 В Получить формулу и построить график iR1(t).
- Вариант 293ДПТ с последовательным возбуждением выполнен на номинальное напряжение 110 В с P2ном = 3хN = 3x2= 6 кВт. При номинальной нагрузке мощность потерь (в процентах от мощности, потребляемой двигателем P1ном) составляет: - в обмотках якоря Pя=[2•n-0.13•(N-1)]%=2•9-0.13•(2-1)=17.87% - в обмотках возбуждения P_в=[6-0.12•(N-1)]%=6-0.12•(2-1)=5.88%; - мощность механических и магнитных потерь Pмех+Pст=[3-0.05•(N-1)]%=3-0.05•(2-1)=2.95%; Частота вращения ДПТ n_ном=[600+100•(N-1)]=600+100•(2-1)=700 об/мин Определить параметры номинального режима: а) потребляемую мощность из сети P1ном и ток двигателя - Iдном; б) момент двигателя Mном ; в) сопротивления обмотки якоря Rя Ом и цепи возбуждения Rв Ом; г) КПД двигателя ηном; д) сопротивление пускового реостата Rп при пусковом токе в три раза выше номинального; е) заполнить таблицу ответов:
- Вариант 293ДПТ с последовательным возбуждением выполнен на номинальное напряжение 110 В с P2ном = 3хN = 3x2= 6 кВт. При номинальной нагрузке мощность потерь (в процентах от мощности, потребляемой двигателем P1ном) составляет: - в обмотках якоря Pя=[2•n-0.13•(N-1)]%=2•9-0.13•(2-1)=17.87% - в обмотках возбуждения P_в=[6-0.12•(N-1)]%=6-0.12•(2-1)=5.88%; - мощность механических и магнитных потерь Pмех+Pст=[3-0.05•(N-1)]%=3-0.05•(2-1)=2.95%; Частота вращения ДПТ n_ном=[600+100•(N-1)]=600+100•(2-1)=700 об/мин Определить параметры номинального режима: а) потребляемую мощность из сети P1ном и ток двигателя - Iдном; б) момент двигателя Mном ; в) сопротивления обмотки якоря Rя Ом и цепи возбуждения Rв Ом; г) КПД двигателя ηном; д) сопротивление пускового реостата Rп при пусковом токе в три раза выше номинального; е) заполнить таблицу ответов:
- Вариант 23 Дано: U = 100 В, XL1 = 24 Ом, XC1 = 4 Ом, r2 = 10 Ом, XL2 = 10 Ом, XL3 = 10 Ом, XC3 = 20 Ом. Определить: - комплексные токи в ветвях схемы; - комплексные напряжения на всех сопротивлениях и ветвях схемы; - активную, реактивную, полную мощности отдельных ветвей, проверить расчеты по балансу активных и реактивных мощностей. Построить: векторную диаграмму токов и напряжений для всех участков цепи.
- Вариант 23 Дано: U = 100 В, XL1 = 24 Ом, XC1 = 4 Ом, r2 = 10 Ом, XL2 = 10 Ом, XL3 = 10 Ом, XC3 = 20 Ом. Определить: - комплексные токи в ветвях схемы; - комплексные напряжения на всех сопротивлениях и ветвях схемы; - активную, реактивную, полную мощности отдельных ветвей, проверить расчеты по балансу активных и реактивных мощностей. Построить: векторную диаграмму токов и напряжений для всех участков цепи.
- Вариант 251ДПТ с параллельным возбуждением в номинальном режиме имеет следующие параметры: - напряжение питания U = 110 В ; - частоту вращения 1200 об/мин ; - КПД ηном = 82%; - мощность на валу P2ном = (6+N) = 6+2 = 8, кВт; - ток возбуждения Iв = (0.04•n-7•N•10-4)•Iдном = (0.04•5-7•2•10-4)• Iдном = 0.1986 Iдном, А ; - потери в цепи якоря составляют 50% всех потерь ΔP двигателя ; - кратность пускового тока Кп=Iяп/Iяном=1.5Определить параметры номинального режима: а) момент - Mном; б) токи двигателя Iдном и якоря Iяном; в) сопротивления цепи якоря Rя, цепи возбуждения Rв и пускового реостата Rп; г) пусковой момент Mп; д) рассчитать и построить механическую характеристику двигателя n = f(M); е) заполнить таблицу ответов:
- Вариант 251ДПТ с параллельным возбуждением в номинальном режиме имеет следующие параметры: - напряжение питания U = 110 В ; - частоту вращения 1200 об/мин ; - КПД ηном = 82%; - мощность на валу P2ном = (6+N) = 6+2 = 8, кВт; - ток возбуждения Iв = (0.04•n-7•N•10-4)•Iдном = (0.04•5-7•2•10-4)• Iдном = 0.1986 Iдном, А ; - потери в цепи якоря составляют 50% всех потерь ΔP двигателя ; - кратность пускового тока Кп=Iяп/Iяном=1.5Определить параметры номинального режима: а) момент - Mном; б) токи двигателя Iдном и якоря Iяном; в) сопротивления цепи якоря Rя, цепи возбуждения Rв и пускового реостата Rп; г) пусковой момент Mп; д) рассчитать и построить механическую характеристику двигателя n = f(M); е) заполнить таблицу ответов:
- Вариант 273 Абсолютно жесткий брус опирается на шарнирно неподвижную опору и прикреплен к двум стержням с помощью шарниров. Требуется: 1) найти усилия и напряжения в стержнях, выразив их через силу Q; 2) найти допускаемую нагрузку Qдоп, приравняв большее из напряжений в двух стержнях допускаемому напряжению [σ]=160 МПа; 3) найти предельную грузоподъемность, если σт=240 МПа; 4) определить перемещение точки приложения силы Q.
- Вариант 273 Для балки, изображенной на рисунке 1, требуется: 1) построить эпюры поперечных сил Qy и изгибающих моментов Mx, найти Mxmax; 2) подобрать прямоугольное (h:b=2), кольцевое (dвнутр:dвнешн=0,8) и двутавровое поперечное сечение при [σ]=160 МПа; 3) выбрать наиболее рациональное сечение по расходу материала.
- Вариант 273 Для деревянной балки круглого поперечного сечения (рисунок 8) требуется: 1) построить эпюры Qy и Mx, найти Mxmax; 2) подобрать диаметр сечения при [σ]=8 МПа; 3) построить эпюру прогибов при E=1,2∙104 МПа (по 3 ординатам на каждом участке).
