Вариант 5, группа 38 Дано: p = 5, ψ = -90°, U = 200 В, R1 = 6, L1 = 15.92, C1 = 1595, R2 = 12, L2 = 22.29, C2 = 199, R3 = 20, L3 = 31.85
Вариант 5, группа 38 Дано: p = 5, ψ = -90°, U = 200 В, R1 = 6, L1 = 15.92, C1 = 1595, R2 = 12, L2 = 22.29, C2 = 199, R3 = 20, L3 = 31.85

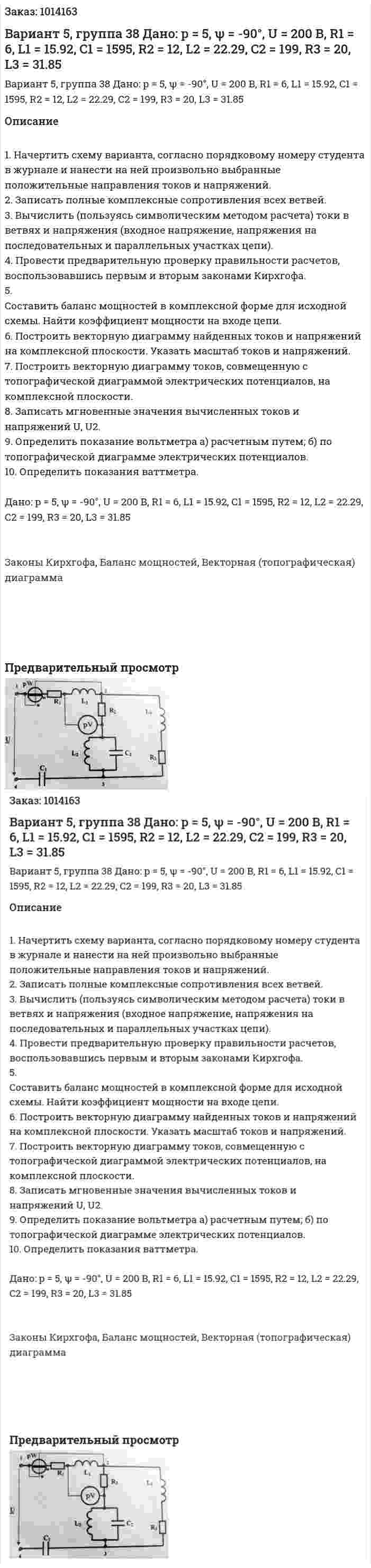

Описание

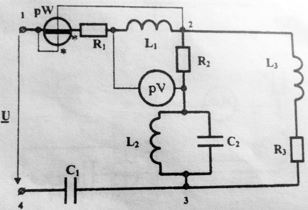

1. Начертить схему варианта, согласно порядковому номеру студента в журнале и нанести на ней произвольно выбранные положительные направления токов и напряжений.
2. Записать полные комплексные сопротивления всех ветвей.
3. Вычислить (пользуясь символическим методом расчета) токи в ветвях и напряжения (входное напряжение, напряжения на последовательных и параллельных участках цепи).
4. Провести предварительную проверку правильности расчетов,
воспользовавшись первым и вторым законами Кирхгофа.
5. Составить баланс мощностей в комплексной форме для исходной схемы. Найти коэффициент мощности на входе цепи.
6. Построить векторную диаграмму найденных токов и напряжений на комплексной плоскости. Указать масштаб токов и напряжений.
7. Построить векторную диаграмму токов, совмещенную с топографической диаграммой электрических потенциалов, на комплексной плоскости.
8. Записать мгновенные значения вычисленных токов и напряжений U, U2.
9. Определить показание вольтметра а) расчетным путем; б) по
топографической диаграмме электрических потенциалов.
10. Определить показания ваттметра.
Дано: p = 5, ψ = -90°, U = 200 В, R1 = 6, L1 = 15.92, C1 = 1595, R2 = 12, L2 = 22.29, C2 = 199, R3 = 20, L3 = 31.85
Законы Кирхгофа, Баланс мощностей, Векторная (топографическая) диаграмма
- Вариант 5, группа 38 Дано: p = 5, ψ = -90°, U = 200 В, R1 = 6, L1 = 15.92, C1 = 1595, R2 = 12, L2 = 22.29, C2 = 199, R3 = 20, L3 = 31.85
- Вариант 5, группа 38, схема 12 Дано: p = 5, ψ = -90°, I1 = 20 A, R1 = 6, L1 = 15.92, C1 = 1595, R2 = 12, C2 = 199, R3 = 20, L3 = 31.85, С3 = 159.2
- Вариант 5, группа 38, схема 12 Дано: p = 5, ψ = -90°, I1 = 20 A, R1 = 6, L1 = 15.92, C1 = 1595, R2 = 12, C2 = 199, R3 = 20, L3 = 31.85, С3 = 159.2
- Вариант 5, группа 38, схема 1 Дано: p = 5, ψ = -90°, U = 200 В, R1 = 6, L1 = 15.92, C1 = 1595, R2 = 12, L2 = 22.29 C2 = 199, R3 = 20, L3 = 31.85
- Вариант 5, группа 38, схема 1 Дано: p = 5, ψ = -90°, U = 200 В, R1 = 6, L1 = 15.92, C1 = 1595, R2 = 12, L2 = 22.29 C2 = 199, R3 = 20, L3 = 31.85
- Вариант 5, группа 38, схема 27 Дано: p = 5, ψ = -90°, U23 = 200 В, R1 = 6 Ом, C1 = 1595 мкФ, R2 = 12 Ом, C2 = 199 мкФ, R3 = 20 Ом, L3 = 31.85 мГн, С3 = 159.2 мкФ
- Вариант 5, группа 38, схема 27 Дано: p = 5, ψ = -90°, U23 = 200 В, R1 = 6 Ом, C1 = 1595 мкФ, R2 = 12 Ом, C2 = 199 мкФ, R3 = 20 Ом, L3 = 31.85 мГн, С3 = 159.2 мкФ
- Вариант 3 Сколько воздуха требуется подать на сжигание n-го объема (м3) генераторного газа при нормальных условиях
- Вариант 44. Коллоидный раствор (золь) АД получен при смешивании V1, мл водного раствора АС с молярной концентрацией С1 и V2 мл водного раствора ВД с молярной концентрацией С2. 1. Напишите уравнение реакции получения вещества, образующего холь АД. 2. Рассчитайте, какое из исходных веществ - АС или ВД – в избытке. Определите ионный состав раствора и выберите, какой из ионов будет потенциалопределяющим (ПОИ). 3. Напишите формулу мицеллы в гидрозоле АД и назовите ее составные части. 4. Укажите заряд коллоидной частицы (гранулы) и определите какой ион (катион или анион) будет ионом-коагулятором. 5. Определите ионы-коагуляторы в электролитах K2SO4, Na3PO4, MgCl2, Cd(NO3)2, Al2(SO4)3. Расположите эти ионы в порядке увеличения коагулирующей способности или уменьшения порога коагуляции золя под действием электролитов.
- Вариант 4 Е = 25 В R1 = 500 Ом, R2 = 10 кОм, R3 = 1 кОм, R4 = 10 кОм, R5 = 10 кОм, R6 = 10 кОм UпрVD = 0.7 В, UстVD1-VD4= 9 В, UстVD7= 9 В Рассчитать токи в ветвях I - ?
- Вариант 4 Е = 25 В R1 = 500 Ом, R2 = 10 кОм, R3 = 1 кОм, R4 = 10 кОм, R5 = 10 кОм, R6 = 10 кОм UпрVD = 0.7 В, UстVD1-VD4= 9 В, UстVD7= 9 В Рассчитать токи в ветвях I - ?
- Вариант 53. В трехфазную сеть «треугольником» включены лампы накаливания. Линейное напряжение на зажимах цепи равно 220 В. Линейный ток равен 7,06 А. Определить напряжение на лампах, число ламп в каждой фазе при их параллельном соединении, если ток каждой лампы равен 0,34 А. Привести схему включения ламп в сеть.
- Вариант 53. В трехфазную сеть «треугольником» включены лампы накаливания. Линейное напряжение на зажимах цепи равно 220 В. Линейный ток равен 7,06 А. Определить напряжение на лампах, число ламп в каждой фазе при их параллельном соединении, если ток каждой лампы равен 0,34 А. Привести схему включения ламп в сеть.
- Вариант 5Вольтметр имеет внутреннее сопротивление RV =12 000 Ом, шкалу на 150 делений и цену деления С=2 В/дел. Определить сопротивление добавочного резистора, чтобы данным вольтметром измерять напряжение до 900 В. Привести схему включения добавочного резистора
