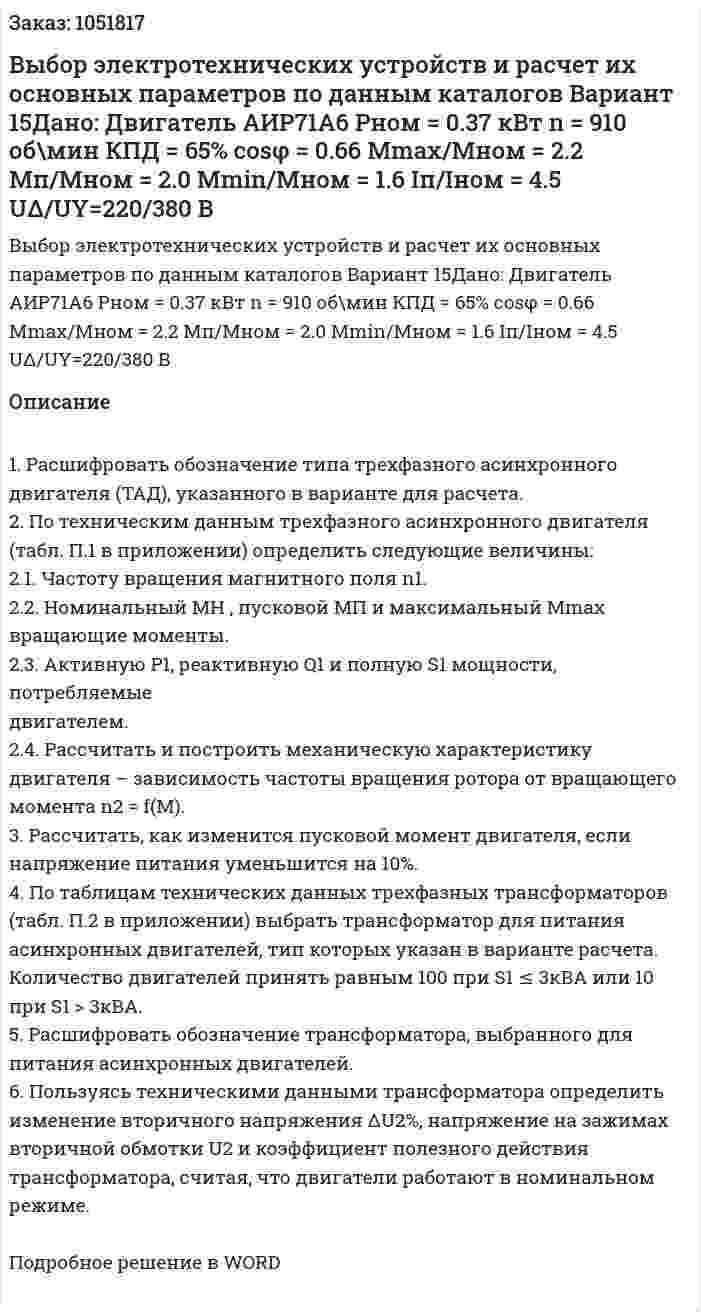

Выбор электротехнических устройств и расчет их основных параметров по данным каталогов Вариант 15Дано: Двигатель АИР71А6 Pном = 0.37 кВт n = 910 об\мин КПД = 65% cosφ = 0.66 Mmax/Mном = 2.2 Мп/Мном = 2.0 Мmin/Мном = 1.6 Iп/Iном = 4.5 UΔ/UY=220/380 В

1. Расшифровать обозначение типа трехфазного асинхронного двигателя (ТАД), указанного в варианте для расчета.
2. По техническим данным трехфазного асинхронного двигателя (табл. П.1 в приложении) определить следующие величины:
2.1. Частоту вращения магнитного поля n1.
2.2. Номинальный MH , пусковой MП и максимальный Mmax вращающие моменты.
2.3. Активную P1, реактивную Q1 и полную S1 мощности, потребляемые двигателем.
2.4. Рассчитать и построить механическую характеристику двигателя – зависимость частоты вращения ротора от вращающего момента n2 = f(M).
3. Рассчитать, как изменится пусковой момент двигателя, если напряжение питания уменьшится на 10%.
4. По таблицам технических данных трехфазных трансформаторов (табл. П.2 в приложении) выбрать трансформатор для питания асинхронных двигателей, тип которых указан в варианте расчета. Количество двигателей принять равным 100 при S1 ≤ 3кВА или 10 при S1 > 3кВА.
5. Расшифровать обозначение трансформатора, выбранного для питания асинхронных двигателей.
6. Пользуясь техническими данными трансформатора определить изменение вторичного напряжения ΔU2%, напряжение на зажимах вторичной обмотки U2 и коэффициент полезного действия трансформатора, считая, что двигатели работают в номинальном режиме.
