Выполнение практической части и лабораторной части работы 3: «усилители на дискретных аналоговых и цифровых интегральных компонентах» Вариант (8)8

Параметры выполнения работы:
Uвх = 200 мВ;
fвх = 10 МГц;
Rг = 50 Ом;
K = 5;
Rн = 50 Ом;
Тип транзистора:2Т630Б (n-p-n);
Bст = h_21э = 140;
r_{(вх тр оэ)} = 500 Ом;
Cк = 15 пФ;
fβ = 50 МГц;
Eп = 12 В;
Тип 1 – «Исследование усилителя на биполярном транзисторе»
Цель – освоить основы работы усилителей электрических сигналов. В зависимости от задания, усилители строятся на БПТ, на ПТ, на ОУ и на элементах цифровых интегральных схем.
Задание 1: «Расчёт усилителя на биполярном транзисторе»
В ходе практической домашней подготовки необходимо:
а) Определить коэффициент усиления по напряжению
б) Определить входное сопротивление усилителя
в) Определить выходное сопротивление усилителя
д) Провести оценочный расчёт усилителя по постоянному току
1) Выберите для транзистора значение Iк=Iэ.
2) Определите значение сопротивления Rэ
3) Оставшееся напряжение распределить поровну между Uкэ и URк. Определить значение Rк
4)Определить значение тока базы
5) Определить ток делителя
6) Определить напряжение на базе в рабочей точке
7) Определить значение сопротивления R2
8) Определить значение сопротивления R1
Е) Определить значение ёмкости конденсаторов


В ходе лабораторной работы необходимо:
1. Установить режим транзистора по постоянному току по описанной в учебной литературе методике. Регулирующим компонентном в схеме является резистор R1.
2. Определить основные параметры усилителя в установившемся режиме: коэффициент усиления Kус, входное сопротивление и выходное сопротивление Rвых.

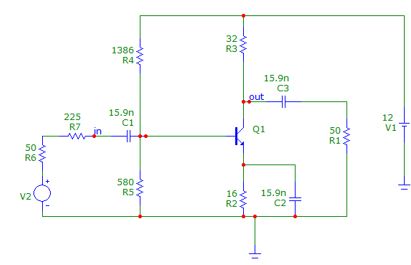

Подробное решение в WORD+исходник моделирования MicroCap
