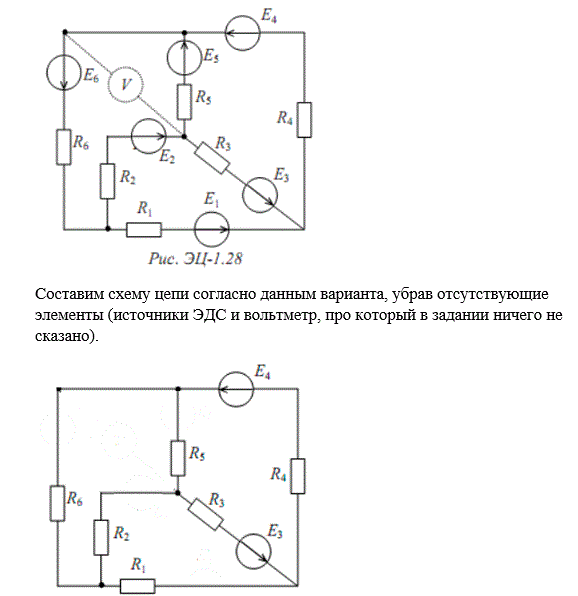

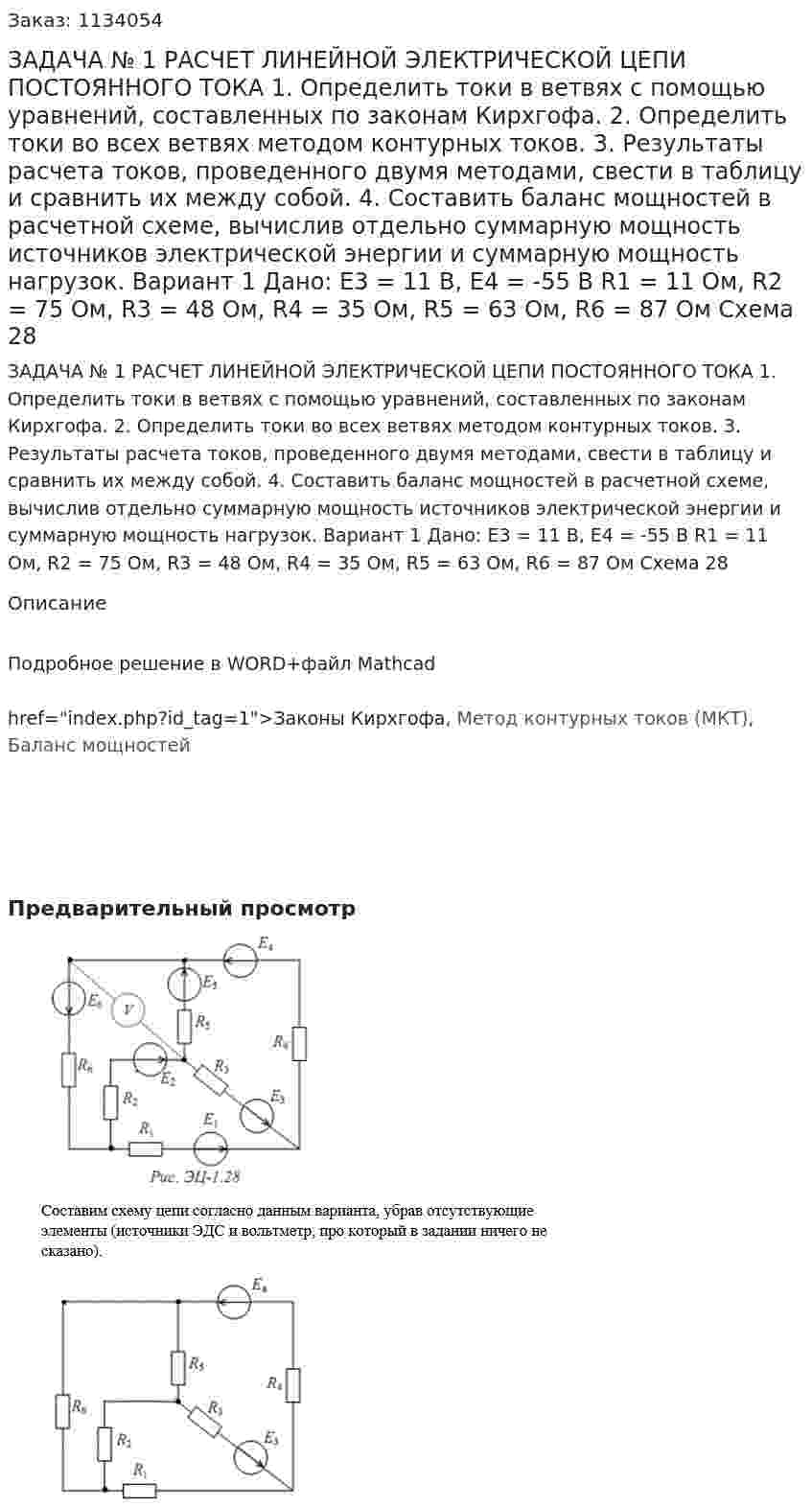

ЗАДАЧА № 1 РАСЧЕТ ЛИНЕЙНОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОСТОЯННОГО ТОКА 1. Определить токи в ветвях с помощью уравнений, составленных по законам Кирхгофа. 2. Определить токи во всех ветвях методом контурных токов. 3. Результаты расчета токов, проведенного двумя методами, свести в таблицу и сравнить их между собой. 4. Составить баланс мощностей в расчетной схеме, вычислив отдельно суммарную мощность источников электрической энергии и суммарную мощность нагрузок. Вариант 1 Дано: Е3 = 11 В, Е4 = -55 В R1 = 11 Ом, R2 = 75 Ом, R3 = 48 Ом, R4 = 35 Ом, R5 = 63 Ом, R6 = 87 Ом Схема 28
ЗАДАЧА № 1 РАСЧЕТ ЛИНЕЙНОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОСТОЯННОГО ТОКА 1. Определить токи в ветвях с помощью уравнений, составленных по законам Кирхгофа. 2. Определить токи во всех ветвях методом контурных токов. 3. Результаты расчета токов, проведенного двумя методами, свести в таблицу и сравнить их между собой. 4. Составить баланс мощностей в расчетной схеме, вычислив отдельно суммарную мощность источников электрической энергии и суммарную мощность нагрузок. Вариант 1 Дано: Е3 = 11 В, Е4 = -55 В R1 = 11 Ом, R2 = 75 Ом, R3 = 48 Ом, R4 = 35 Ом, R5 = 63 Ом, R6 = 87 Ом Схема 28
Описание
Подробное решение в WORD+файл Mathcad
Законы Кирхгофа, Метод контурных токов (МКТ), Баланс мощностей
- ЗАДАЧА № 1 РАСЧЕТ ЛИНЕЙНОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОСТОЯННОГО ТОКА 1. Определить токи в ветвях с помощью уравнений, составленных по законам Кирхгофа. 2. Определить токи во всех ветвях методом контурных токов. 3. Результаты расчета токов, проведенного двумя методами, свести в таблицу и сравнить их между собой. 4. Составить баланс мощностей в расчетной схеме, вычислив отдельно суммарную мощность источников электрической энергии и суммарную мощность нагрузок. Вариант 1 Дано: Е3 = 11 В, Е4 = -55 В R1 = 11 Ом, R2 = 75 Ом, R3 = 48 Ом, R4 = 35 Ом, R5 = 63 Ом, R6 = 87 Ом Схема 28
- ЗАДАЧА № 1 РАСЧЕТ ЛИНЕЙНОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОСТОЯННОГО ТОКА 1. Определить токи в ветвях с помощью уравнений, составленных по законам Кирхгофа. 2. Определить токи во всех ветвях методом контурных токов. 3. Результаты расчета токов, проведенного двумя методами, свести в таблицу и сравнить их между собой. 4. Составить баланс мощностей в расчетной схеме, вычислив отдельно суммарную мощность источников электрической энергии и суммарную мощность нагрузок. Вариант 22 Дано: Е3 = 54 В, Е4 = 10 В R1 = 39 Ом, R2 = 43 Ом, R3 = 34 Ом, R4 = 91 Ом, R5 = 26 Ом, R6 = 79 Ом Схема 17
- ЗАДАЧА № 1 РАСЧЕТ ЛИНЕЙНОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОСТОЯННОГО ТОКА 1. Определить токи в ветвях с помощью уравнений, составленных по законам Кирхгофа. 2. Определить токи во всех ветвях методом контурных токов. 3. Результаты расчета токов, проведенного двумя методами, свести в таблицу и сравнить их между собой. 4. Составить баланс мощностей в расчетной схеме, вычислив отдельно суммарную мощность источников электрической энергии и суммарную мощность нагрузок. Вариант 22 Дано: Е3 = 54 В, Е4 = 10 В R1 = 39 Ом, R2 = 43 Ом, R3 = 34 Ом, R4 = 91 Ом, R5 = 26 Ом, R6 = 79 Ом Схема 17
- ЗАДАЧА № 1 РАСЧЕТ ЛИНЕЙНОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОСТОЯННОГО ТОКА 1. Определить токи в ветвях с помощью уравнений, составленных по законам Кирхгофа. 2. Определить токи во всех ветвях методом контурных токов. 3. Результаты расчета токов, проведенного двумя методами, свести в таблицу и сравнить их между собой. 4. Составить баланс мощностей в расчетной схеме, вычислив отдельно суммарную мощность источников электрической энергии и суммарную мощность нагрузок. Вариант 28 Дано: Е3 = 19 В, Е4 = -29 В R1 = 66 Ом, R2 = 68 Ом, R3 = 58 Ом, R4 = 34 Ом, R5 = 18 Ом, R6 = 96 Ом Схема 1
- ЗАДАЧА № 1 РАСЧЕТ ЛИНЕЙНОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОСТОЯННОГО ТОКА 1. Определить токи в ветвях с помощью уравнений, составленных по законам Кирхгофа. 2. Определить токи во всех ветвях методом контурных токов. 3. Результаты расчета токов, проведенного двумя методами, свести в таблицу и сравнить их между собой. 4. Составить баланс мощностей в расчетной схеме, вычислив отдельно суммарную мощность источников электрической энергии и суммарную мощность нагрузок. Вариант 28 Дано: Е3 = 19 В, Е4 = -29 В R1 = 66 Ом, R2 = 68 Ом, R3 = 58 Ом, R4 = 34 Ом, R5 = 18 Ом, R6 = 96 Ом Схема 1
- ЗАДАЧА № 1 РАСЧЕТ ЛИНЕЙНОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОСТОЯННОГО ТОКА 1. Определить токи в ветвях с помощью уравнений, составленных по законам Кирхгофа. 2. Определить токи во всех ветвях методом контурных токов. 3. Результаты расчета токов, проведенного двумя методами, свести в таблицу и сравнить их между собой. 4. Составить баланс мощностей в расчетной схеме, вычислив отдельно суммарную мощность источников электрической энергии и суммарную мощность нагрузок. Вариант 34 Дано: Е1 = 16 В, Е4 = 18 В, Е5 = 25 В R1 = 77 Ом, R2 = 12 Ом, R3 = 69 Ом, R4 = 70 Ом, R5 = 84 Ом, R6 = 49 Ом Схема 19
- ЗАДАЧА № 1 РАСЧЕТ ЛИНЕЙНОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОСТОЯННОГО ТОКА 1. Определить токи в ветвях с помощью уравнений, составленных по законам Кирхгофа. 2. Определить токи во всех ветвях методом контурных токов. 3. Результаты расчета токов, проведенного двумя методами, свести в таблицу и сравнить их между собой. 4. Составить баланс мощностей в расчетной схеме, вычислив отдельно суммарную мощность источников электрической энергии и суммарную мощность нагрузок. Вариант 34 Дано: Е1 = 16 В, Е4 = 18 В, Е5 = 25 В R1 = 77 Ом, R2 = 12 Ом, R3 = 69 Ом, R4 = 70 Ом, R5 = 84 Ом, R6 = 49 Ом Схема 19
- Задача №1 Определить токи во всех ветвях методом контурных токов и падения напряжений на всех резисторах электрической цепи, схема которй приведена на рисунке 1. Значение ЭДС, Е1,Е5,Е4, а так же сопроивление резисторов приведены в таблице 1. Внутреннее сопротивленеи источникв ЭДС принять равным 0. Провести проверку решения методом баланса мощностей. Вариант 1
- Задача №1 Определить токи во всех ветвях методом контурных токов и падения напряжений на всех резисторах электрической цепи, схема которй приведена на рисунке 1. Значение ЭДС, Е1,Е5,Е4, а так же сопроивление резисторов приведены в таблице 1. Внутреннее сопротивленеи источникв ЭДС принять равным 0. Провести проверку решения методом баланса мощностей. Вариант 1
- Задача №1 Произвести расчет разветвленной цепи постоянного тока. Построить потенциальную диаграмму контура a, b, c, d, e, a. Вариант 27 (рисунок 2, вариант Б) Дано: Е1 = 48 В, E2 = 24 В, R1 = 8 Ом, R2 = 8 Ом
- Задача №1 Произвести расчет разветвленной цепи постоянного тока. Построить потенциальную диаграмму контура a, b, c, d, e, a. Вариант 27 (рисунок 2, вариант Б) Дано: Е1 = 48 В, E2 = 24 В, R1 = 8 Ом, R2 = 8 Ом
- Задача №1 (Прочностной расчет балки) Для изображенной на рисунке 3.4 стальной балки выполнить расчеты на прочность в соответствии с заданием контрольной работы. Дано: q = 10,17 кН/м; М = 80 кН·м; F = 40 кН; l = 2 м; сечение 1 – прямоугольник (h = 2b); сечение 2 – квадрат со стороной а; [σ] = 160 МПа. Определить: реакции внешних связей; внутренние поперечные силы и изгибающие моменты; размеры сечений и максимальные нормальные напряжения в них.
- ЗАДАЧА №1. Рассчитать токи в ветвях заданной схемы (рис.1) методом контурных токов. Проверку правильности решения провести методом баланса мощностей.Вариант 4
- ЗАДАЧА №1. Рассчитать токи в ветвях заданной схемы (рис.1) методом контурных токов. Проверку правильности решения провести методом баланса мощностей.Вариант 4
