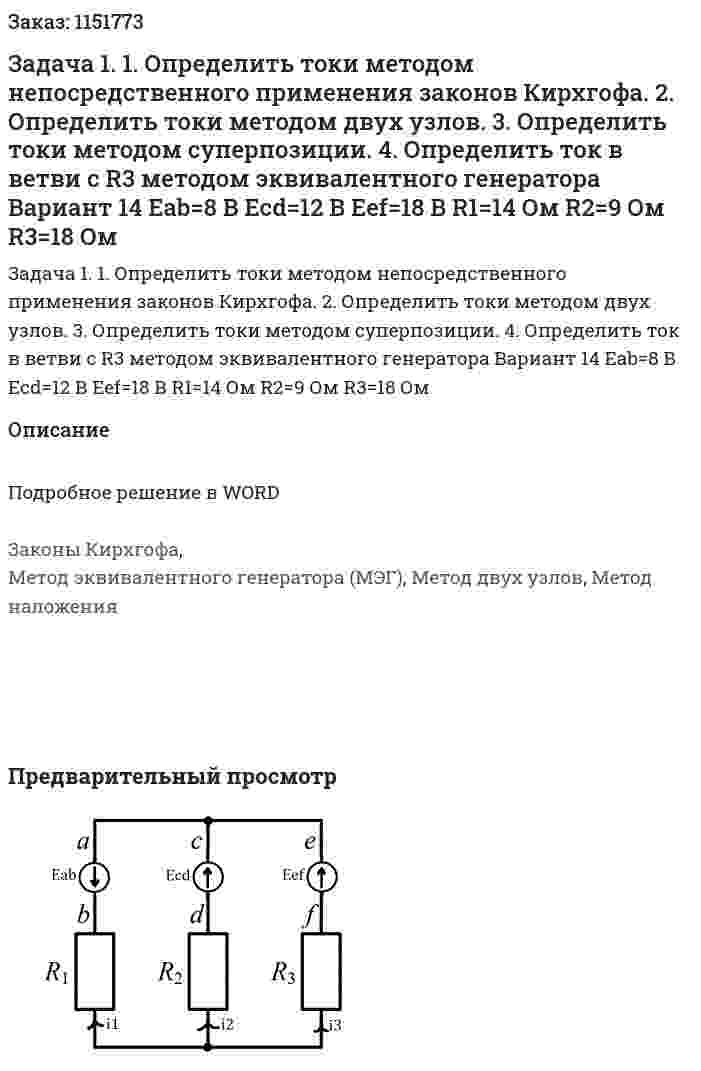

Задача 1. 1. Определить токи методом непосредственного применения законов Кирхгофа. 2. Определить токи методом двух узлов. 3. Определить токи методом суперпозиции. 4. Определить ток в ветви с R3 методом эквивалентного генератора Вариант 14 Eab=8 В Ecd=12 В Eef=18 В R1=14 Ом R2=9 Ом R3=18 Ом
Задача 1. 1. Определить токи методом непосредственного применения законов Кирхгофа. 2. Определить токи методом двух узлов. 3. Определить токи методом суперпозиции. 4. Определить ток в ветви с R3 методом эквивалентного генератора Вариант 14 Eab=8 В Ecd=12 В Eef=18 В R1=14 Ом R2=9 Ом R3=18 Ом
Описание
Подробное решение в WORD
Законы Кирхгофа, Метод эквивалентного генератора (МЭГ), Метод двух узлов, Метод наложения
