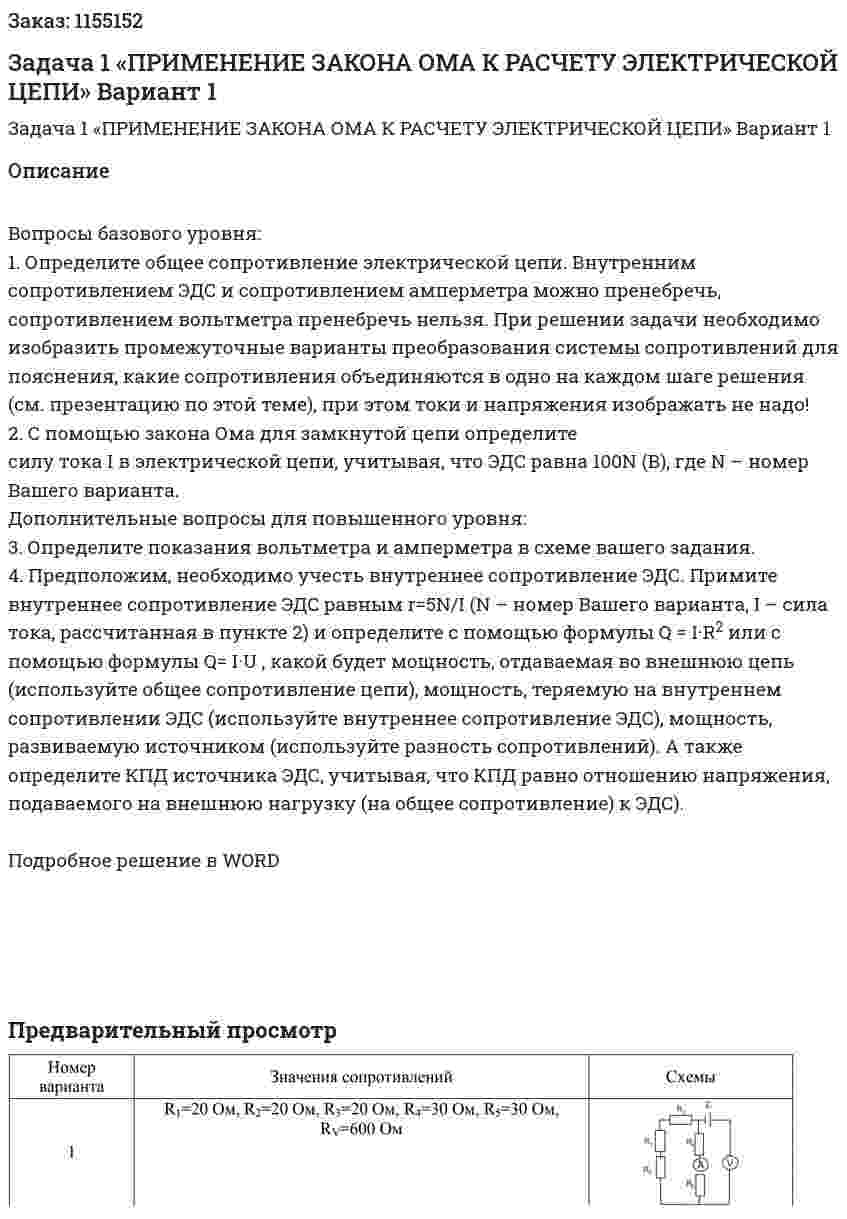

Задача 1 «ПРИМЕНЕНИЕ ЗАКОНА ОМА К РАСЧЕТУ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ» Вариант 1

Вопросы базового уровня:
1. Определите общее сопротивление электрической цепи. Внутренним сопротивлением ЭДС и сопротивлением амперметра можно пренебречь, сопротивлением вольтметра пренебречь нельзя. При решении задачи необходимо изобразить промежуточные варианты преобразования системы сопротивлений для пояснения, какие сопротивления объединяются в одно на каждом шаге решения (см. презентацию по этой теме), при этом токи и напряжения изображать не надо!
2. С помощью закона Ома для замкнутой цепи определите силу тока I в электрической цепи, учитывая, что ЭДС равна 100N (В), где N – номер Вашего варианта.
Дополнительные вопросы для повышенного уровня:
3. Определите показания вольтметра и амперметра в схеме вашего задания.
4. Предположим, необходимо учесть внутреннее сопротивление ЭДС. Примите внутреннее сопротивление ЭДС равным r=5N/I (N – номер Вашего варианта, I – сила тока, рассчитанная в пункте 2) и определите с помощью формулы Q = I·R² или с помощью формулы Q= I·U , какой будет мощность, отдаваемая во внешнюю цепь (используйте общее сопротивление цепи), мощность, теряемую на внутреннем сопротивлении ЭДС (используйте внутреннее сопротивление ЭДС), мощность, развиваемую источником (используйте разность сопротивлений). А также определите КПД источника ЭДС, учитывая, что КПД равно отношению напряжения, подаваемого на внешнюю нагрузку (на общее сопротивление) к ЭДС).

Подробное решение в WORD

Предварительный просмотр
