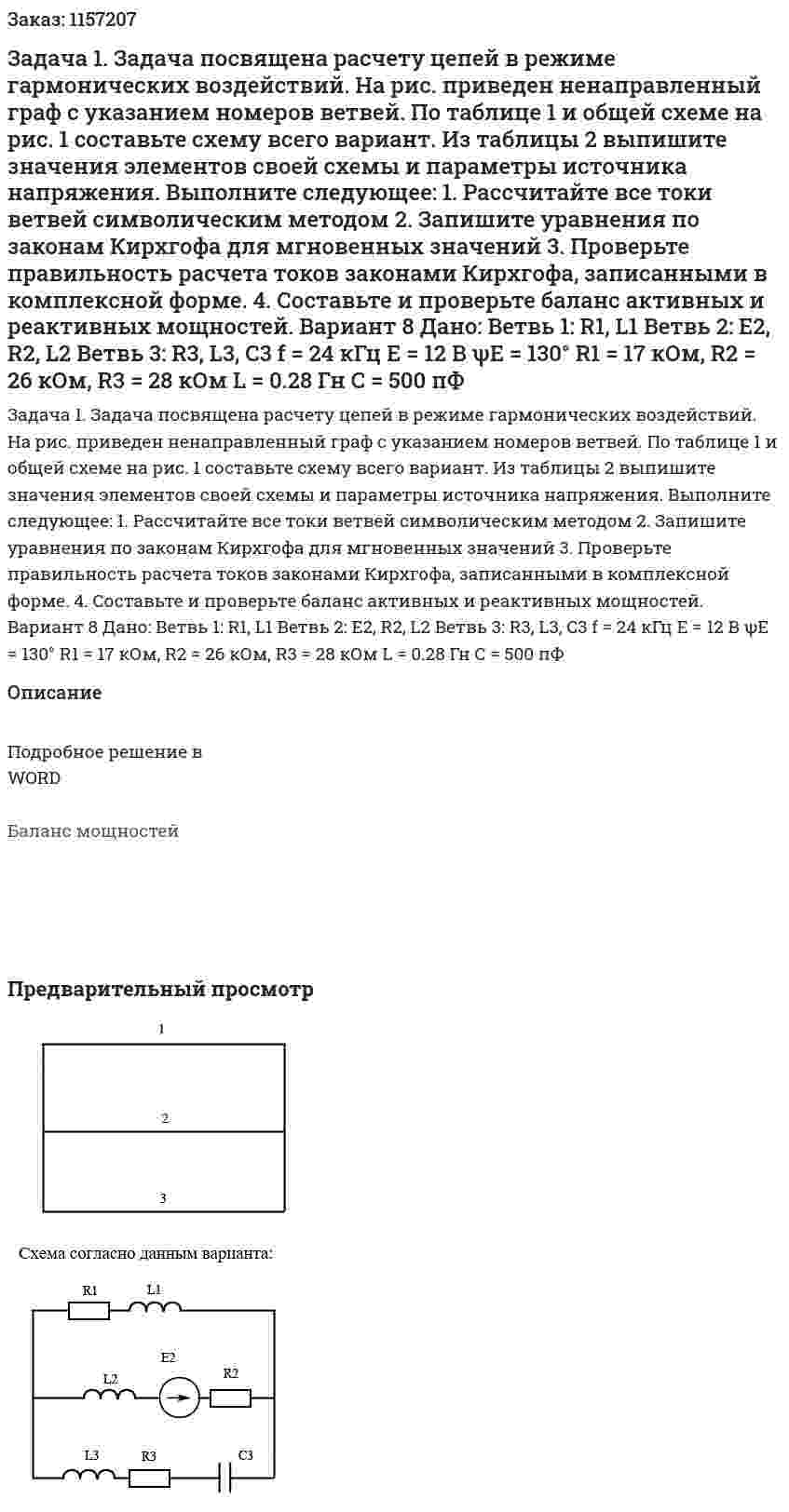

Задача 1. Задача посвящена расчету цепей в режиме гармонических воздействий. На рис. приведен ненаправленный граф с указанием номеров ветвей. По таблице 1 и общей схеме на рис. 1 составьте схему всего вариант. Из таблицы 2 выпишите значения элементов своей схемы и параметры источника напряжения. Выполните следующее: 1. Рассчитайте все токи ветвей символическим методом 2. Запишите уравнения по законам Кирхгофа для мгновенных значений 3. Проверьте правильность расчета токов законами Кирхгофа, записанными в комплексной форме. 4. Составьте и проверьте баланс активных и реактивных мощностей. Вариант 8 Дано: Ветвь 1: R1, L1 Ветвь 2: E2, R2, L2 Ветвь 3: R3, L3, C3 f = 24 кГц Е = 12 В ψЕ = 130° R1 = 17 кОм, R2 = 26 кОм, R3 = 28 кОм L = 0.28 Гн C = 500 пФ
Задача 1. Задача посвящена расчету цепей в режиме гармонических воздействий. На рис. приведен ненаправленный граф с указанием номеров ветвей. По таблице 1 и общей схеме на рис. 1 составьте схему всего вариант. Из таблицы 2 выпишите значения элементов своей схемы и параметры источника напряжения. Выполните следующее: 1. Рассчитайте все токи ветвей символическим методом 2. Запишите уравнения по законам Кирхгофа для мгновенных значений 3. Проверьте правильность расчета токов законами Кирхгофа, записанными в комплексной форме. 4. Составьте и проверьте баланс активных и реактивных мощностей. Вариант 8 Дано: Ветвь 1: R1, L1 Ветвь 2: E2, R2, L2 Ветвь 3: R3, L3, C3 f = 24 кГц Е = 12 В ψЕ = 130° R1 = 17 кОм, R2 = 26 кОм, R3 = 28 кОм L = 0.28 Гн C = 500 пФ
Описание
Подробное решение в WORD
Баланс мощностей
- Задача 1. Задача посвящена расчету цепей в режиме гармонических воздействий. На рис. приведен ненаправленный граф с указанием номеров ветвей. По таблице 1 и общей схеме на рис. 1 составьте схему всего вариант. Из таблицы 2 выпишите значения элементов своей схемы и параметры источника напряжения. Выполните следующее: 1. Рассчитайте все токи ветвей символическим методом 2. Запишите уравнения по законам Кирхгофа для мгновенных значений 3. Проверьте правильность расчета токов законами Кирхгофа, записанными в комплексной форме. 4. Составьте и проверьте баланс активных и реактивных мощностей. Вариант 8 Дано: Ветвь 1: R1, L1 Ветвь 2: E2, R2, L2 Ветвь 3: R3, L3, C3 f = 24 кГц Е = 12 В ψЕ = 130° R1 = 17 кОм, R2 = 26 кОм, R3 = 28 кОм L = 0.28 Гн C = 500 пФ
- Задача 1. Заряженная частица, обладающая кинетической энергией Т=0,9 пДж, влетает в вакууме в магнитное поле (B=0,2 Тл) перпендикулярно его силовым линиям и движется по окружности радиусом R=1 см. Определите массу частицы, если еѐ заряд q=3 нКл. Дано: Т = 0,9 пДж, В=0,2 Тл, R = 1 см, q = 3 нКл. Найти: m.
- Задача 1 и 2. Расчет переходных процессов классическим и операторным методами В электрической цепи с постоянной ЭДС происходит коммутация. В соответствии с вариантом рассчитать переходный процесс (тока или напряжения) двумя методами: классическим и операторным. Построить график полученного аналитического выражения от t = -τ до t = 5τ. Если рассчитанная величина изменяется менее чем на 50 %, то верхнюю временную границу необходимо увеличить. Прокомментировать по графику выполнение законов коммутации.
- Задача 1 и 2. Расчет переходных процессов классическим и операторным методами В электрической цепи с постоянной ЭДС происходит коммутация. В соответствии с вариантом рассчитать переходный процесс (тока или напряжения) двумя методами: классическим и операторным. Построить график полученного аналитического выражения от t = -τ до t = 5τ. Если рассчитанная величина изменяется менее чем на 50 %, то верхнюю временную границу необходимо увеличить. Прокомментировать по графику выполнение законов коммутации.
- Задача 1 и 2. Расчет переходных процессов классическим и операторным методами В электрической цепи с постоянной ЭДС происходит коммутация. В соответствии с вариантом рассчитать переходный процесс (тока или напряжения) двумя методами: классическим и операторным. Построить график полученного аналитического выражения от t = -τ до t = 5τ. Если рассчитанная величина изменяется менее чем на 50 %, то верхнюю временную границу необходимо увеличить. Прокомментировать по графику выполнение законов коммутации.
- Задача 1 и 2. Расчет переходных процессов классическим и операторным методами В электрической цепи с постоянной ЭДС происходит коммутация. В соответствии с вариантом рассчитать переходный процесс (тока или напряжения) двумя методами: классическим и операторным. Построить график полученного аналитического выражения от t = -τ до t = 5τ. Если рассчитанная величина изменяется менее чем на 50 %, то верхнюю временную границу необходимо увеличить. Прокомментировать по графику выполнение законов коммутации.
- Задача 1 и 2. Расчет переходных процессов классическим и операторным методами В электрической цепи с постоянной ЭДС происходит коммутация. В соответствии с вариантом рассчитать переходный процесс (тока или напряжения) двумя методами: классическим и операторным. Построить график полученного аналитического выражения от t = -τ до t = 5τ. Если рассчитанная величина изменяется менее чем на 50 %, то верхнюю временную границу необходимо увеличить. Прокомментировать по графику выполнение законов коммутации.Дано: Рис. 11 E=85 В L1 =79 мГн C1 =51 мкФ R1 =27 Ом R2 =15 Ом R3 =31Ом R4 =31 Ом Определить iR1(t)
- Задача 1. Для электрической цепи постоянного тока, схема которой представлена на рис. 1, изобразить в соответствии с таблицей вариантов (табл. 1) схему замещения вместе с источником ЭДС, включенным последовательно с сопротивлением указанной в таблице ветви и положительным направлением ЭДС от первого индекса ко второму. Определить методом преобразования токи во всех ветвях, напряжение Uac, проверить баланс мощностей. Дано: U = 220 B R1 = 1 Ом, R2 = 8 Ом, R3 = 14 Ом, R4 = 8 Ом, R5 = 1 Ом Ветвь с ЭДС – dc
- Задача 1Заданы первичные параметры и частота ДЛ. Определить вторичные параметры, фазовую скорость и длину волныДано: f=250 Гц; R0=5 Ом/км; C0=10•10-9 Ф/км; L0=5,1•10-3 Гн/км; G0=0,625•10-6 См/км; Найти Z0, Y0, Zв, γ, α, β, vф, λ-?Задача 2 Первичные параметры найдены в задаче #1. Длина линии равна 400 км. Напряжение в конце линии равно 25 В. Сопротивление нагрузки в омах Zн = 1560•e-i•15•deg. Найти комплексы напряжения и тока в начале линии и записать их мгновенные значения
- Задача 1Заданы первичные параметры и частота ДЛ. Определить вторичные параметры, фазовую скорость и длину волныДано: f=250 Гц; R0=5 Ом/км; C0=10•10-9 Ф/км; L0=5,1•10-3 Гн/км; G0=0,625•10-6 См/км; Найти Z0, Y0, Zв, γ, α, β, vф, λ-?Задача 2 Первичные параметры найдены в задаче #1. Длина линии равна 400 км. Напряжение в конце линии равно 25 В. Сопротивление нагрузки в омах Zн = 1560•e-i•15•deg. Найти комплексы напряжения и тока в начале линии и записать их мгновенные значения
- Задача 1. Задача посвящена расчету цепей в режиме гармонических воздействий. На рис. приведен ненаправленный граф с указанием номеров ветвей. По таблице 1 и общей схеме на рис. 1 составьте схему всего вариант. Из таблицы 2 выпишите значения элементов своей схемы и параметры источника напряжения. Выполните следующее: 1. Рассчитайте все токи ветвей символическим методом 2. Запишите уравнения по законам Кирхгофа для мгновенных значений 3. Проверьте правильность расчета токов законами Кирхгофа, записанными в комплексной форме. 4. Составьте и проверьте баланс активных и реактивных мощностей. Вариант 3 Дано: Ветвь 1: R1, L1, C1 Ветвь 2: L2, C2 Ветвь 3: E3, R3, C3 f = 14 кГц Е = 7 В ψЕ = 80° R1 = 12 кОм, R3 = 18 кОм L = 0.15 Гн C = 1500 пФ
- Задача 1. Задача посвящена расчету цепей в режиме гармонических воздействий. На рис. приведен ненаправленный граф с указанием номеров ветвей. По таблице 1 и общей схеме на рис. 1 составьте схему всего вариант. Из таблицы 2 выпишите значения элементов своей схемы и параметры источника напряжения. Выполните следующее: 1. Рассчитайте все токи ветвей символическим методом 2. Запишите уравнения по законам Кирхгофа для мгновенных значений 3. Проверьте правильность расчета токов законами Кирхгофа, записанными в комплексной форме. 4. Составьте и проверьте баланс активных и реактивных мощностей. Вариант 3 Дано: Ветвь 1: R1, L1, C1 Ветвь 2: L2, C2 Ветвь 3: E3, R3, C3 f = 14 кГц Е = 7 В ψЕ = 80° R1 = 12 кОм, R3 = 18 кОм L = 0.15 Гн C = 1500 пФ
- Задача 1. Задача посвящена расчету цепей в режиме гармонических воздействий. На рис. приведен ненаправленный граф с указанием номеров ветвей. По таблице 1 и общей схеме на рис. 1 составьте схему всего вариант. Из таблицы 2 выпишите значения элементов своей схемы и параметры источника напряжения. Выполните следующее: 1. Рассчитайте все токи ветвей символическим методом 2. Запишите уравнения по законам Кирхгофа для мгновенных значений 3. Проверьте правильность расчета токов законами Кирхгофа, записанными в комплексной форме. 4. Составьте и проверьте баланс активных и реактивных мощностей. Вариант 5 Дано: Ветвь 1: R1, C1 Ветвь 2: E2, R2, C2 Ветвь 3: R3, L3, C3 f = 18 кГц Е = 9 В ψЕ = 100° R1 = 14 кОм, R2 = 20 кОм, R3 = 22 кОм L = 0.2 Гн C = 1100 пФ
- Задача 1. Задача посвящена расчету цепей в режиме гармонических воздействий. На рис. приведен ненаправленный граф с указанием номеров ветвей. По таблице 1 и общей схеме на рис. 1 составьте схему всего вариант. Из таблицы 2 выпишите значения элементов своей схемы и параметры источника напряжения. Выполните следующее: 1. Рассчитайте все токи ветвей символическим методом 2. Запишите уравнения по законам Кирхгофа для мгновенных значений 3. Проверьте правильность расчета токов законами Кирхгофа, записанными в комплексной форме. 4. Составьте и проверьте баланс активных и реактивных мощностей. Вариант 5 Дано: Ветвь 1: R1, C1 Ветвь 2: E2, R2, C2 Ветвь 3: R3, L3, C3 f = 18 кГц Е = 9 В ψЕ = 100° R1 = 14 кОм, R2 = 20 кОм, R3 = 22 кОм L = 0.2 Гн C = 1100 пФ
