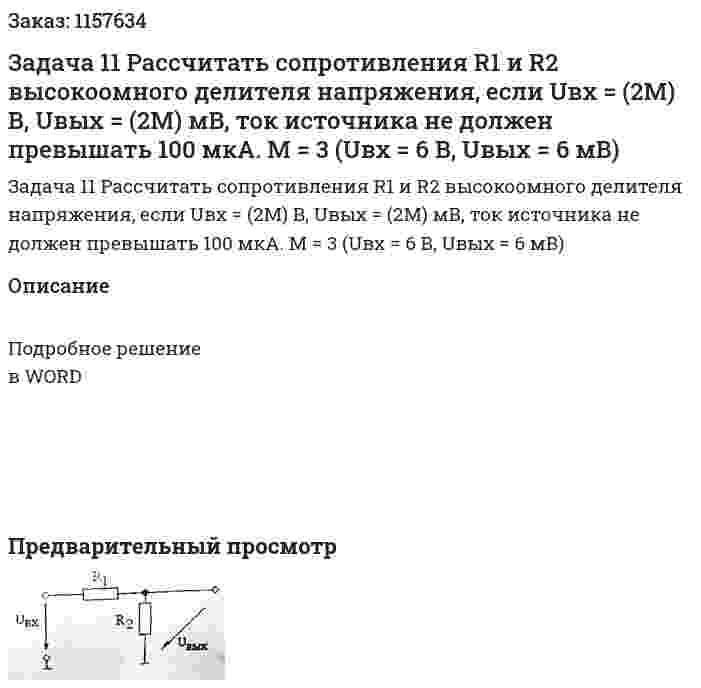

Задача 11 Рассчитать сопротивления R1 и R2 высокоомного делителя напряжения, если Uвх = (2М) В, Uвых = (2М) мВ, ток источника не должен превышать 100 мкА. М = 3 (Uвх = 6 В, Uвых = 6 мВ)
Задача 11 Рассчитать сопротивления R1 и R2 высокоомного делителя напряжения, если Uвх = (2М) В, Uвых = (2М) мВ, ток источника не должен превышать 100 мкА. М = 3 (Uвх = 6 В, Uвых = 6 мВ)
Описание
Подробное решение в WORD
- Задача 1.1 Расчет неразветвленной цепи синусоидального тока. На рисунке представлена неразветвленная электрическая цепь. Исходные данные приведены в таблице: Вариант 5R1=12 Ом; R2=10 Ом; L=0.0318 Гн; С=159 мкФ; R3=6 Ом; UR1=120 В. Необходимо: 1. Составить комплексное уравнение сопротивлений, построить диаграмму сопротивлений. 2. Составить комплексное уравнение напряжений, построить векторную диаграмму напряжений. Записать полное напряжение цепи в алгебраической и показательной формах. 3. Составить комплексное уравнение мощности, построить диаграмму мощности. Рассчитать P, Q, S, cosφ. 4. Записать уравнение для напряжения и тока всей цепи в функции времени. На одном рисунке построить графики напряжения и тока i=f(ωt), u=f(ωt), f=50 Гц, ψi=0.
- Задача 1.1 Расчет неразветвленной цепи синусоидального тока. На рисунке представлена неразветвленная электрическая цепь. Исходные данные приведены в таблице: Вариант 5R1=12 Ом; R2=10 Ом; L=0.0318 Гн; С=159 мкФ; R3=6 Ом; UR1=120 В. Необходимо: 1. Составить комплексное уравнение сопротивлений, построить диаграмму сопротивлений. 2. Составить комплексное уравнение напряжений, построить векторную диаграмму напряжений. Записать полное напряжение цепи в алгебраической и показательной формах. 3. Составить комплексное уравнение мощности, построить диаграмму мощности. Рассчитать P, Q, S, cosφ. 4. Записать уравнение для напряжения и тока всей цепи в функции времени. На одном рисунке построить графики напряжения и тока i=f(ωt), u=f(ωt), f=50 Гц, ψi=0.
- Задача 1.1 Расчет неразветвленной цепи синусоидального тока. На рисунке представлена неразветвленная электрическая цепь. Исходные данные приведены в таблицеНеобходимо: 1. Составить комплексное уравнение сопротивлений, построить диаграмму сопротивлений. 2. Составить комплексное уравнение напряжений, построить векторную диаграмму напряжений. Записать полное напряжение цепи в алгебраической и показательной формах. 3. Составить комплексное уравнение мощности, построить диаграмму мощности. Рассчитать P, Q, S, cosφ. 4. Записать уравнение для напряжения и тока всей цепи в функции времени. На одном рисунке построить графики напряжения и тока i=f(ωt), u=f(ωt), f=50 Гц, ψi=0. Вариант 21
- Задача 1.1 Расчет неразветвленной цепи синусоидального тока. На рисунке представлена неразветвленная электрическая цепь. Исходные данные приведены в таблицеНеобходимо: 1. Составить комплексное уравнение сопротивлений, построить диаграмму сопротивлений. 2. Составить комплексное уравнение напряжений, построить векторную диаграмму напряжений. Записать полное напряжение цепи в алгебраической и показательной формах. 3. Составить комплексное уравнение мощности, построить диаграмму мощности. Рассчитать P, Q, S, cosφ. 4. Записать уравнение для напряжения и тока всей цепи в функции времени. На одном рисунке построить графики напряжения и тока i=f(ωt), u=f(ωt), f=50 Гц, ψi=0. Вариант 21
- Задача 1.1 Расчет неразветвленной цепи синусоидального тока. На рисунке представлена неразветвленная электрическая цепь. Исходные данные приведены в таблице:Необходимо: 1. Составить комплексное уравнение сопротивлений, построить диаграмму сопротивлений. 2. Составить комплексное уравнение напряжений, построить векторную диаграмму напряжений. Записать полное напряжение цепи в алгебраической и показательной формах. 3. Составить комплексное уравнение мощности, построить диаграмму мощности. Рассчитать P, Q, S, cosφ. 4. Записать уравнение для напряжения и тока всей цепи в функции времени. На одном рисунке построить графики напряжения и тока i=f(ωt), u=f(ωt), f=50 Гц, ψi=0. Вариант 4
- Задача 1.1 Расчет неразветвленной цепи синусоидального тока. На рисунке представлена неразветвленная электрическая цепь. Исходные данные приведены в таблице:Необходимо: 1. Составить комплексное уравнение сопротивлений, построить диаграмму сопротивлений. 2. Составить комплексное уравнение напряжений, построить векторную диаграмму напряжений. Записать полное напряжение цепи в алгебраической и показательной формах. 3. Составить комплексное уравнение мощности, построить диаграмму мощности. Рассчитать P, Q, S, cosφ. 4. Записать уравнение для напряжения и тока всей цепи в функции времени. На одном рисунке построить графики напряжения и тока i=f(ωt), u=f(ωt), f=50 Гц, ψi=0. Вариант 4
- Задача 11.Расчет характеристик трехфазного трансформатора. Исходные данные к расчету приведены в табл. 18 и 19. Этими данными являются номинальная мощность Sном; номинальные первичное и вторичное напряжения U1ном ,U2ном; мощности потерь при опыте холостого хода Pх и при опыте короткого замыкания Pк; угол сдвига фаз φ2 между фазным напряжением и током вторичной обмотки; коэффициент нагрузки β; напряжение короткого замыкания Uк процентах от U1ном; группа соединения обмоток трансформатора. Требуется: начертить схему электрической цепи нагруженного трансформатора; определить коэффициенты трансформации фазных и линейных напряжений и значения фазных и линейных номинальных токов; рассчитать и построить внешнюю характеристику трансформатора и зависимость коэффициента полезного действия трансформатора от коэффициента нагрузки β. При этом принять β= 0,1; 0,2; 0,4; 0,6; 0,8; 1,0; 1,2. Вариант 12 группа 4 Дано: Sном = 400 кВА, U1ном = 35 кВ, U2ном = 3150 В, Pх = 3.8 кВт, Pк = 11 кВт, φ2 = 25° Uk = 7% Группы соединения обмоток Y/Δ – 11
- Задача 11. Определить эквивалентное сопротивление цепи относительно вводов АВ
- Задача 11. Определить эквивалентное сопротивление цепи относительно вводов АВ
- Задача 11. Построить потенциальную диаграмму для цепи, изображенной на рис. 11, если
- Задача 11. Построить потенциальную диаграмму для цепи, изображенной на рис. 11, если
- Задача 1 1. Рассчитать Rэкв, ток, потребляемый от источника питания, ток через каждый резистор, падение напряжения на каждом резисторе 2. Рассчитать баланс мощностей. Е = 10 В, R1 = 10 Ом, R2 = 20 Ом, R3 = 5 Ом, R4 = 3 Ом, R5 = 2 Ом, R6 = 10 Ом, R7 = 10 Ом
- Задача 1 1. Рассчитать Rэкв, ток, потребляемый от источника питания, ток через каждый резистор, падение напряжения на каждом резисторе 2. Рассчитать баланс мощностей. Е = 10 В, R1 = 10 Ом, R2 = 20 Ом, R3 = 5 Ом, R4 = 3 Ом, R5 = 2 Ом, R6 = 10 Ом, R7 = 10 Ом
- Задача 11 Рассчитать сопротивления R1 и R2 высокоомного делителя напряжения, если Uвх = (2М) В, Uвых = (2М) мВ, ток источника не должен превышать 100 мкА. М = 3 (Uвх = 6 В, Uвых = 6 мВ)
