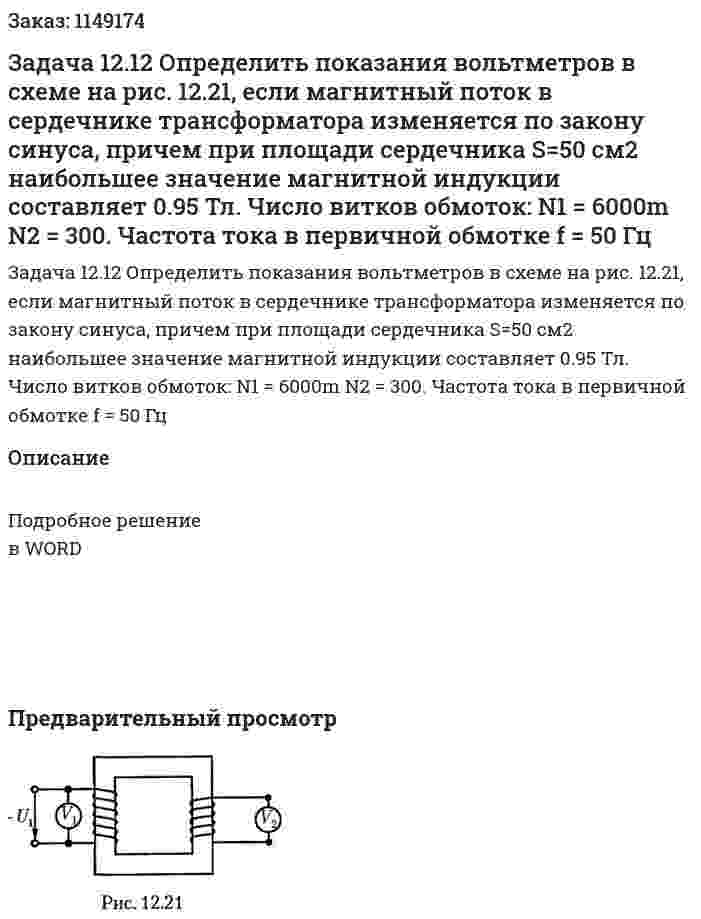

Задача 12.12 Определить показания вольтметров в схеме на рис. 12.21, если магнитный поток в сердечнике трансформатора изменяется по закону синуса, причем при площади сердечника S=50 см2 наибольшее значение магнитной индукции составляет 0.95 Тл. Число витков обмоток: N1 = 6000m N2 = 300. Частота тока в первичной обмотке f = 50 Гц
