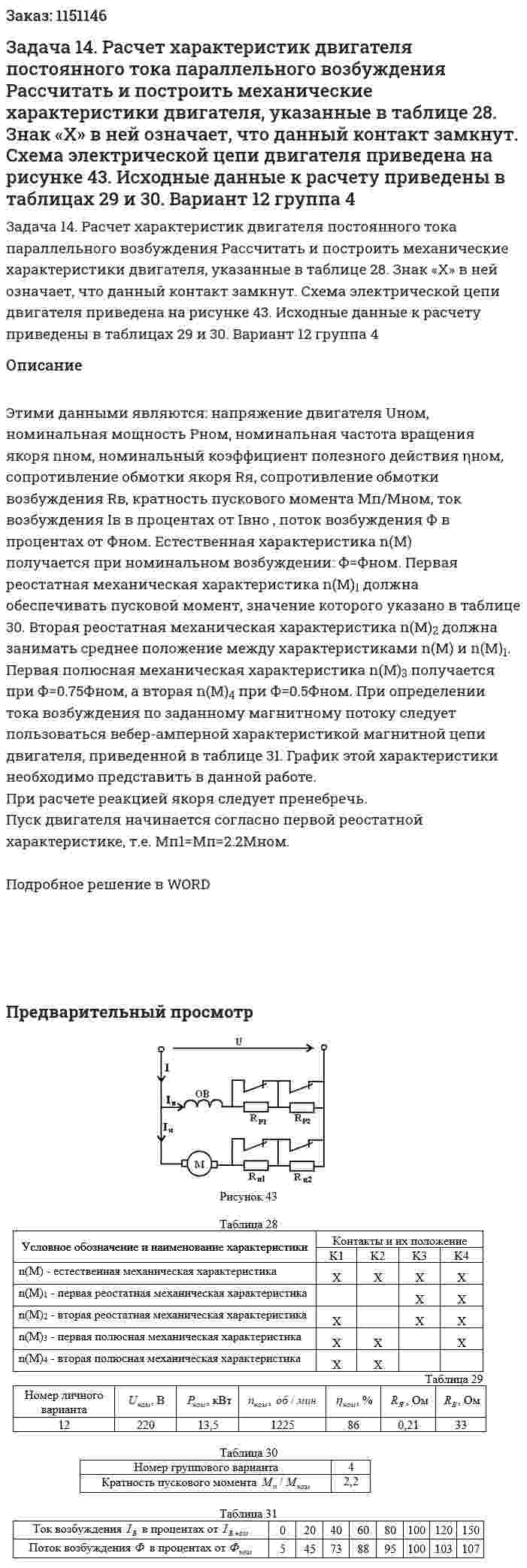

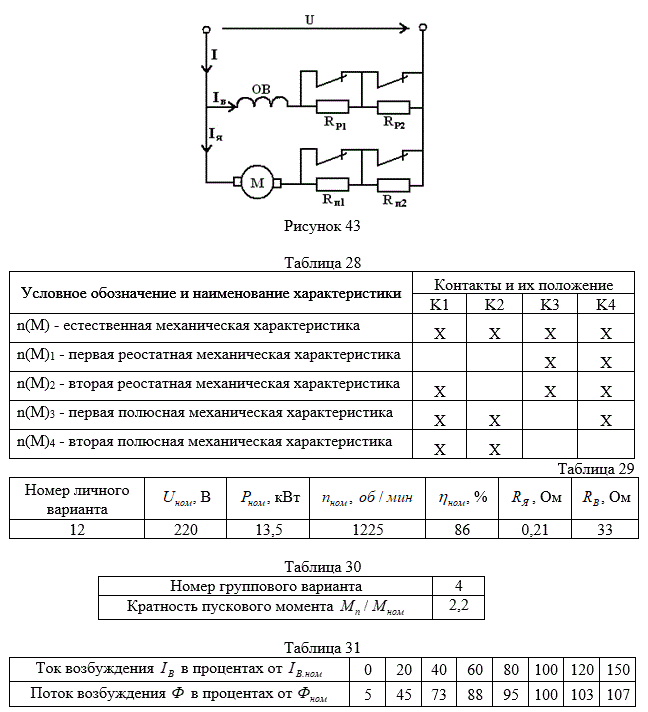

Задача 14. Расчет характеристик двигателя постоянного тока параллельного возбуждения Рассчитать и построить механические характеристики двигателя, указанные в таблице 28. Знак «Х» в ней означает, что данный контакт замкнут. Схема электрической цепи двигателя приведена на рисунке 43. Исходные данные к расчету приведены в таблицах 29 и 30. Вариант 12 группа 4
Задача 14. Расчет характеристик двигателя постоянного тока параллельного возбуждения Рассчитать и построить механические характеристики двигателя, указанные в таблице 28. Знак «Х» в ней означает, что данный контакт замкнут. Схема электрической цепи двигателя приведена на рисунке 43. Исходные данные к расчету приведены в таблицах 29 и 30. Вариант 12 группа 4
Описание
Этими данными являются: напряжение двигателя Uном, номинальная мощность Pном, номинальная частота вращения якоря nном, номинальный коэффициент полезного действия ηном, сопротивление обмотки якоря Rя, сопротивление обмотки возбуждения Rв, кратность пускового момента Mп/Мном, ток возбуждения Iв в процентах от Iвно , поток возбуждения Ф в процентах от Фном. Естественная характеристика n(M) получается при номинальном возбуждении: Ф=Фном. Первая реостатная механическая характеристика n(M)1 должна обеспечивать пусковой момент, значение которого указано в таблице 30. Вторая реостатная механическая характеристика n(M)2 должна занимать среднее положение между характеристиками n(M) и n(M)1. Первая полюсная механическая характеристика n(M)3 получается при Ф=0.75Фном, а вторая n(M)4 при Ф=0.5Фном. При определении тока возбуждения по заданному магнитному потоку следует пользоваться вебер-амперной характеристикой магнитной цепи двигателя, приведенной в таблице 31. График этой характеристики необходимо представить в данной работе.
При расчете реакцией якоря следует пренебречь.
Пуск двигателя начинается согласно первой реостатной характеристике, т.е. Мп1=Мп=2.2Мном.
Подробное решение в WORD
