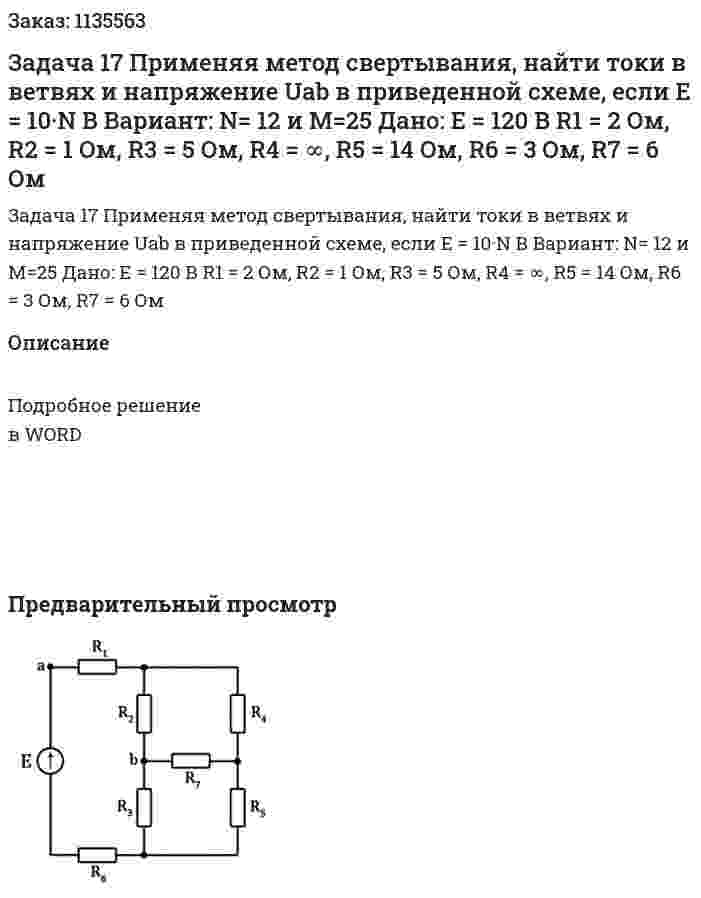

Задача 17 Применяя метод свертывания, найти токи в ветвях и напряжение Uab в приведенной схеме, если E = 10·N В Вариант: N= 12 и M=25 Дано: Е = 120 В R1 = 2 Ом, R2 = 1 Ом, R3 = 5 Ом, R4 = ∞, R5 = 14 Ом, R6 = 3 Ом, R7 = 6 Ом
Задача 17 Применяя метод свертывания, найти токи в ветвях и напряжение Uab в приведенной схеме, если E = 10·N В Вариант: N= 12 и M=25 Дано: Е = 120 В R1 = 2 Ом, R2 = 1 Ом, R3 = 5 Ом, R4 = ∞, R5 = 14 Ом, R6 = 3 Ом, R7 = 6 Ом
Описание
Подробное решение в WORD
- Задача 17 Применяя метод свертывания, найти токи в ветвях и напряжение Uab в приведенной схеме, если E = 10·N В Вариант: N= 12 и M=25 Дано: Е = 120 В R1 = 2 Ом, R2 = 1 Ом, R3 = 5 Ом, R4 = ∞, R5 = 14 Ом, R6 = 3 Ом, R7 = 6 Ом
- Задача 17 Применяя метод свертывания, найти токи в ветвях и напряжение Uab в приведенной схеме, если E = 10•N В Вариант: N= 7 и M=14 Дано: Е = 70 В R1 = 3 Ом, R2 = 4 Ом, R3 = 0, R4 = 2 Ом, R5 = 3 Ом, R6 = 5 Ом, R7 = 6 Ом
- Задача 17 Применяя метод свертывания, найти токи в ветвях и напряжение Uab в приведенной схеме, если E = 10•N В Вариант: N= 7 и M=14 Дано: Е = 70 В R1 = 3 Ом, R2 = 4 Ом, R3 = 0, R4 = 2 Ом, R5 = 3 Ом, R6 = 5 Ом, R7 = 6 Ом
- Задача 17 Рассчитайте необходимое количество последовательно соединенных диодов, если обратное повторяющееся напряжение диода составляет Uобр.макс, максимальное значение обратного напряжения в схеме выпрямления на ветви с последовательно включенными диодами U´обр.мах. Определите величину обратного напряжения на каждом диоде, если обратные сопротивления диодов равны rобр1, rобр2, rобр3. Сделайте выводы по результатам расчетов. Поясните причину неравномерного распределения и способы выравнивания обратного напряжения на диодах. Рассчитайте необходимое количество параллельно соединенных диодов, если предельный прямой ток одного диода составляет Iпр.макс, а ток нагрузки – Iн. Сделайте выводы по результатам расчетов. Поясните причину неравномерного распределения и способы выравнивания токов параллельно включенных диодов. Исходные данные к задаче приведены в таблице 3.
- Задача 17 Цепь постоянного тока, состоящая из нескольких сопротивлений, включенных смешанно, присоединена к источнику питания. Начертить в соответствии с номером исходной схемы электрическую цепь, содержащую только те элементы, численные значения которых даны по Вашему варианту в таблице 3. Методом «свертывания цепи» определить эквивалентное сопротивление цепи. Рассчитать напряжение на каждом сопротивлении, ток, проходящий через каждое сопротивление. Дано: Схема 4 R1 = 4 Ом, R2 = 2 Ом, R3 = 8 Ом, R4 = 4 Ом, R5 = - Ом, R6 = 10 Ом, R7 = 15 Ом, R8 = - U = 360 В
- Задача 17 Цепь постоянного тока, состоящая из нескольких сопротивлений, включенных смешанно, присоединена к источнику питания. Начертить в соответствии с номером исходной схемы электрическую цепь, содержащую только те элементы, численные значения которых даны по Вашему варианту в таблице 3. Методом «свертывания цепи» определить эквивалентное сопротивление цепи. Рассчитать напряжение на каждом сопротивлении, ток, проходящий через каждое сопротивление. Дано: Схема 4 R1 = 4 Ом, R2 = 2 Ом, R3 = 8 Ом, R4 = 4 Ом, R5 = - Ом, R6 = 10 Ом, R7 = 15 Ом, R8 = - U = 360 В
- Задача 1802 из сборника Демидовича Найти интеграл ∫arctg(x)dx
- Задача 17 Нагрузка в цепи переменного тока состоит из последовательно включенных резистора R и индуктивной катушки L. Действующее напряжение сети равно U, активная мощность при частоте f1 составляет Р (Вт). Найти активную мощность в случае изменения частоты до значения f2 при условии, что действующее значение напряжения остается тем же. Вариант 3 L = 0.01 Гн, P = 5 Вт, U = 10 В, f1 = 60 Гц, f2 = 200 Гц
- Задача 17. Определить комплекс сопротивления цепи Z, комплекс действующего значения тока I, активную, реактивную, полную мощность источника. Построить векторную диаграмму токов и напряжений по схеме и сравнить с расчетом. E=24 B, R=XL=120 Ом. Вариант 4
- Задача 17. Определить комплекс сопротивления цепи Z, комплекс действующего значения тока I, активную, реактивную, полную мощность источника. Построить векторную диаграмму токов и напряжений по схеме и сравнить с расчетом. E=24 B, R=XL=120 Ом. Вариант 4
- Задача 17Определить линейные и фазные токи, активную мощность. Построить векторную диаграмму токов и напряжений Дано: Ibc = 10 A, R = 20 Ом, XL = Xc = 20 Ом
- Задача 17Определить линейные и фазные токи, активную мощность. Построить векторную диаграмму токов и напряжений Дано: Ibc = 10 A, R = 20 Ом, XL = Xc = 20 Ом
- Задача 17. Определить эквивалентное сопротивление цепи относительно вводов АВ
- Задача 17. Определить эквивалентное сопротивление цепи относительно вводов АВ
