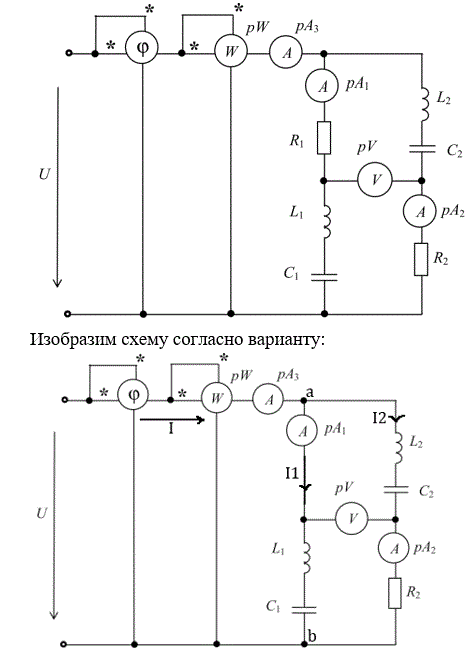

ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА Задание: В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 4) построить векторные диаграммы токов и напряжений. Вариант 85 Дано: U = 160 В, f = 70 Гц. С1 = 51 мкФ, R2 = 37 Ом, C2 = 81 мкФ, L1 = 404 мГн, L2 = 178 мГн
ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА Задание: В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 4) построить векторные диаграммы токов и напряжений. Вариант 85 Дано: U = 160 В, f = 70 Гц. С1 = 51 мкФ, R2 = 37 Ом, C2 = 81 мкФ, L1 = 404 мГн, L2 = 178 мГн
Описание
Подробное решение в WORD
Векторная (топографическая) диаграмма
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА Задание: В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 4) построить векторные диаграммы токов и напряжений. Вариант 89 Дано: U = 160 В, f = 70 Гц. С1 = 39 мкФ, R2 = 24 Ом, C2 = 15 мкФ, L1 = 260 мГн, L2 = 300 мГн
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА Задание: В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 4) построить векторные диаграммы токов и напряжений. Вариант 89 Дано: U = 160 В, f = 70 Гц. С1 = 39 мкФ, R2 = 24 Ом, C2 = 15 мкФ, L1 = 260 мГн, L2 = 300 мГн
- Задача №2 Трехфазный трансформатор имеет следующие номинальные величины: мощность Sном; первичное и вторичное напряжения Uном1, Uном2; первичный и вторичный токи Iном1, Iном2. Трансформатор питает асинхронные двигатели, полная мощность которых равна Sдв при коэффициент мощности сosφдв. Коэффициент нагрузки трансформатора kн . Потери в обмотках P0 ном и в стали Pст. Коэффициент трансформации равен k . КПД трансформатора при данной нагрузке и равен ηт. Определить величины, отмеченные прочерками в таблице №2. Почему в опыте холостого хода трансформатора пренебрегают потерями мощности в обмотках, а в опыте короткого замыкания –потерями в стали? Как проводятся эти опыты? Вариант 20
- Задача №2 Трехфазный трансформатор имеет следующие номинальные величины: мощность Sном; первичное и вторичное напряжения Uном1, Uном2; первичный и вторичный токи Iном1, Iном2. Трансформатор питает асинхронные двигатели, полная мощность которых равна Sдв при коэффициент мощности сosφдв. Коэффициент нагрузки трансформатора kн . Потери в обмотках P0 ном и в стали Pст. Коэффициент трансформации равен k . КПД трансформатора при данной нагрузке и равен ηт. Определить величины, отмеченные прочерками в таблице №2. Почему в опыте холостого хода трансформатора пренебрегают потерями мощности в обмотках, а в опыте короткого замыкания –потерями в стали? Как проводятся эти опыты? Вариант 20
- Задача № 30.24 из сборника Чертова-Воробьева - расстояние между кольцами Ньютона
- Задача №30 Найти ток в фазе «с» нагрузки (Ic) при её соединении звездой с нулевым проводом при Uл = 220 В, Zc = -jωc = -j127 Ом
- Задача №30 Найти ток в фазе «с» нагрузки (Ic) при её соединении звездой с нулевым проводом при Uл = 220 В, Zc = -jωc = -j127 Ом
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА Задание: В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 15 Дано: U = 127 В, f = 60 Гц. L1 = 404 мГн, C1 = 51 мкФ, R2 = 37 Ом, L2 = 178 мГн
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА Задание: В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 15 Дано: U = 127 В, f = 60 Гц. L1 = 404 мГн, C1 = 51 мкФ, R2 = 37 Ом, L2 = 178 мГн
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА Задание: В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 6 Дано: U = 220 В, f = 70 Гц. R1 = 51 Ом, L1 = 330 мГн, С2 = 95 мкФ
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА Задание: В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 3) построить векторные диаграммы токов и напряжений. Вариант 6 Дано: U = 220 В, f = 70 Гц. R1 = 51 Ом, L1 = 330 мГн, С2 = 95 мкФ
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА Задание: В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 4) построить векторные диаграммы токов и напряжений. Вариант 78 Дано: U = 140 В, f = 120 Гц. С1 = 31 мкФ, R2 = 34 Ом, C2 = 68 мкФ
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА Задание: В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 4) построить векторные диаграммы токов и напряжений. Вариант 78 Дано: U = 140 В, f = 120 Гц. С1 = 31 мкФ, R2 = 34 Ом, C2 = 68 мкФ
- ЗАДАЧА №2 РАСЧЕТ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОДНОФАЗНОГО ПЕРЕМЕННОГО ТОКА Задание: В сеть включены по приведенной схеме две ветви (рис. 2.1), требуется: 1) определить показания приборов. 2) вычислить полную комплексную мощность цепи; 4) построить векторные диаграммы токов и напряжений. Вариант 85 Дано: U = 160 В, f = 70 Гц. С1 = 51 мкФ, R2 = 37 Ом, C2 = 81 мкФ, L1 = 404 мГн, L2 = 178 мГн
