Ирина Эланс
Заказ: 1148629

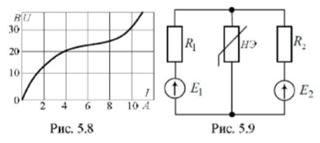

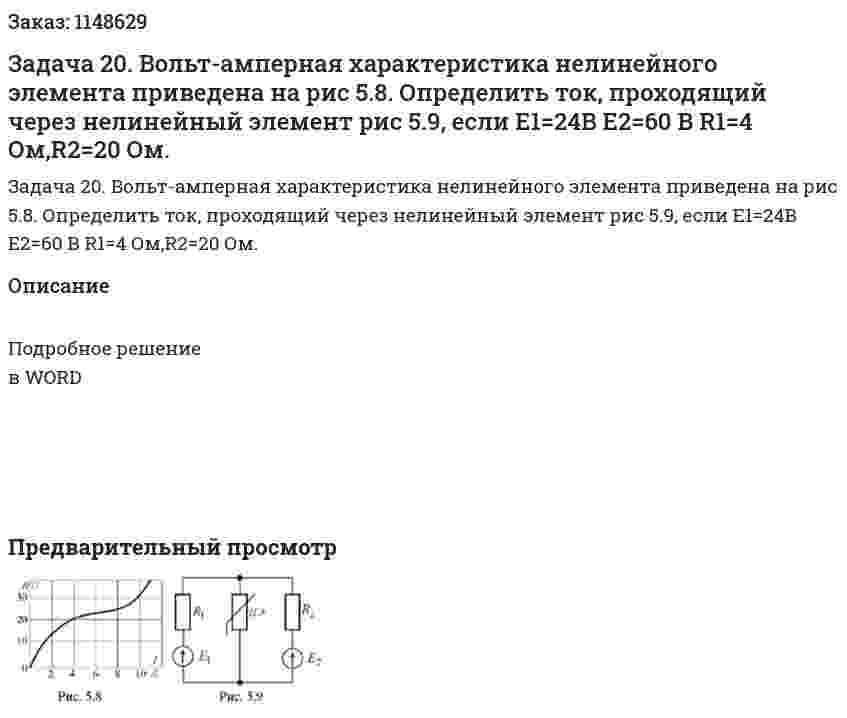

Задача 20. Вольт-амперная характеристика нелинейного элемента приведена на рис 5.8. Определить ток, проходящий через нелинейный элемент рис 5.9, если Е1=24В Е2=60 В R1=4 Ом,R2=20 Ом.
Задача 20. Вольт-амперная характеристика нелинейного элемента приведена на рис 5.8. Определить ток, проходящий через нелинейный элемент рис 5.9, если Е1=24В Е2=60 В R1=4 Ом,R2=20 Ом.
Описание
Подробное решение в WORD
