Заказ: 1146555

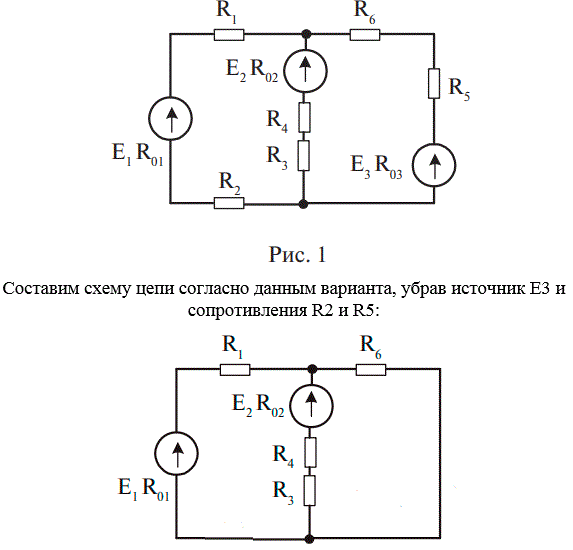

Задача 21 На рисунке 1 приведена схема сложной цепи постоянного тока. По заданным значениям сопротивлений и э. д. с. определить ток в каждой ветви схемы методом узловых и контурных уравнений Кирхгофа Дано: Е1 = 140 В, Е2 = 100 В, R01 = 0.1 Ом, R02 = 0.2 Ом R1 = 1.9 Ом, R2 = -, R3 = 2 Ом, R4 = 5.8 Ом, R5 = -, R6 = 16 Ом
Задача 21 На рисунке 1 приведена схема сложной цепи постоянного тока. По заданным значениям сопротивлений и э. д. с. определить ток в каждой ветви схемы методом узловых и контурных уравнений Кирхгофа Дано: Е1 = 140 В, Е2 = 100 В, R01 = 0.1 Ом, R02 = 0.2 Ом R1 = 1.9 Ом, R2 = -, R3 = 2 Ом, R4 = 5.8 Ом, R5 = -, R6 = 16 Ом
Описание
Подробное решение в WORD
