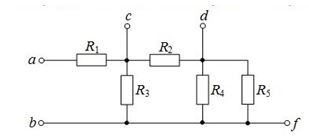

Задача 22Определите эквивалентное сопротивление цепи между зажимами d и f, если R1=6 Ом, R2=5 Ом, R3=15 Ом, R4=30 Ом, R5=6 Ом
Задача 22Определите эквивалентное сопротивление цепи между зажимами d и f, если R1=6 Ом, R2=5 Ом, R3=15 Ом, R4=30 Ом, R5=6 Ом
Описание
Ответ на вопрос теста
- Задача 22Определите эквивалентное сопротивление цепи между зажимами d и f, если R1=6 Ом, R2=5 Ом, R3=15 Ом, R4=30 Ом, R5=6 Ом
- Задача 22. По какому закону будет изменятся ток в катушке после замыкания ключа, если ее индуктивность L=84 мГн, сопротивление rL=14 Ом, сопротивление резистора r=30 Ом, напряжение источника постоянного напряжения U=110 В
- Задача 22. По какому закону будет изменятся ток в катушке после замыкания ключа, если ее индуктивность L=84 мГн, сопротивление rL=14 Ом, сопротивление резистора r=30 Ом, напряжение источника постоянного напряжения U=110 В
- Задача 2.2 «ПРИМЕНЕНИЕ ПРАВИЛ КИРХГОФА К РАСЧЕТУ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ»Вопросы базового уровня: 1. Укажите направления токов и обходов контуров, и определите силу тока через сопротивление(я) в цепи, которая параллельна одному или двум ЭДС (подсказка: ищите электрическую ветвь с одним или двумя ЭДС без резисторов и контур, в который эта ветвь входит). 2. Выберите контуры и узлы, для которых необходимо записать уравнения по правилам Кирхгофа для того, чтобы определить токи через все сопротивления электрической цепи, запишите эти уравнения и подставьте в уравнения заданные числовые значения. Дополнительные вопросы для повышенного уровня: 3. Решите полученную систему уравнений и определите силу тока через каждое сопротивление электрической цепи. 4. Запишите ответ. Вариант 1
- Задача 2.2 «ПРИМЕНЕНИЕ ПРАВИЛ КИРХГОФА К РАСЧЕТУ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ»Вопросы базового уровня: 1. Укажите направления токов и обходов контуров, и определите силу тока через сопротивление(я) в цепи, которая параллельна одному или двум ЭДС (подсказка: ищите электрическую ветвь с одним или двумя ЭДС без резисторов и контур, в который эта ветвь входит). 2. Выберите контуры и узлы, для которых необходимо записать уравнения по правилам Кирхгофа для того, чтобы определить токи через все сопротивления электрической цепи, запишите эти уравнения и подставьте в уравнения заданные числовые значения. Дополнительные вопросы для повышенного уровня: 3. Решите полученную систему уравнений и определите силу тока через каждое сопротивление электрической цепи. 4. Запишите ответ. Вариант 1
- Задача 2.2. Рассчитать цепь методом контурных токов. Составить баланс мощностей, используя данные таблицы 2.2. Вариант 22 Дано: Е1 = 22 В, Е2 = 80 В, Е3 = 16 В R2 = 8 Ом, R3 = 15 Ом, R4 = 11 Ом, R5 = 8 Ом
- Задача 2.2. Рассчитать цепь методом контурных токов. Составить баланс мощностей, используя данные таблицы 2.2. Вариант 22 Дано: Е1 = 22 В, Е2 = 80 В, Е3 = 16 В R2 = 8 Ом, R3 = 15 Ом, R4 = 11 Ом, R5 = 8 Ом
- Задача 2.2 из сборника Кузнецова Найти угол между градиентами скалярных полей u(x, y, z) и v(x, y, z ) в точке M
- Задача 2.2. Из урны, содержащей 3 чёрных и 2 белых шара, последовательно извлекаются по одному шару до тех пор (но не более трёх извлечений), пока не появится белый шар. СВ Х – число извлечённых шаров. Определить математическое ожидание, дисперсию и среднее квадратическое отклонение дискретной СВ.
- Задача 2.2. Многопролетные балки. Для заданной многопролетной балки построить эпюры внутренних усилий М и Q. Вариант 06
- Задача 2.2 На рнс.16 изображены схемы, на вход которых воздействует одно из периодических напряжений u1(t). Графики напряжений приведены на рис. 17. Схемы нагружены на активное сопротивление нагрузки Rн. Численные значения амплитуды напряжения Um, периода Т, параметров схемы L, С и величины сопротивления нагрузки приведены в табл. 5. Требуется: 1. Разложить напряжение u1(t) в ряд Фурье до пятой гармоники включительно, используя табличные разложения, приведенные в учебниках, и пояснения, которые даны в указаниях к данной задаче. 2. Обозначив сопротивления элементов схемы в общем виде как Rн, jxL, jхС вывести формулу для напряжения на нагрузке U2m через комплексную амплитуду входного напряжения U1m. Полученное выражение пригодно для каждой гармоники, следует лишь учитывать, что XL = n*ω*L; XC = 1/(n*ω*C), где n – номер гармоники. 3. Используя формулу п. 2, определить комплексную амплитуду напряжения на выходе (на нагрузке) для 1-й. 3-н и 5-й гармоник ряда Фурье в схемах в схемах рис. 16 в. 4. Записать мгновенное значение напряжения на нагрузке в виде ряда Фурье 5. Построить друг под другом линейчатые спектры входного (U1) н выходного (U2) напряжений. Дано: L = 20 мГн, C = 1 мкФ, T = 1.67 мс, Um = 80 В, Rн = 185 Ом
- Задача 2.2 На рнс.16 изображены схемы, на вход которых воздействует одно из периодических напряжений u1(t). Графики напряжений приведены на рис. 17. Схемы нагружены на активное сопротивление нагрузки Rн. Численные значения амплитуды напряжения Um, периода Т, параметров схемы L, С и величины сопротивления нагрузки приведены в табл. 5. Требуется: 1. Разложить напряжение u1(t) в ряд Фурье до пятой гармоники включительно, используя табличные разложения, приведенные в учебниках, и пояснения, которые даны в указаниях к данной задаче. 2. Обозначив сопротивления элементов схемы в общем виде как Rн, jxL, jхС вывести формулу для напряжения на нагрузке U2m через комплексную амплитуду входного напряжения U1m. Полученное выражение пригодно для каждой гармоники, следует лишь учитывать, что XL = n*ω*L; XC = 1/(n*ω*C), где n – номер гармоники. 3. Используя формулу п. 2, определить комплексную амплитуду напряжения на выходе (на нагрузке) для 1-й. 3-н и 5-й гармоник ряда Фурье в схемах в схемах рис. 16 в. 4. Записать мгновенное значение напряжения на нагрузке в виде ряда Фурье 5. Построить друг под другом линейчатые спектры входного (U1) н выходного (U2) напряжений. Дано: L = 20 мГн, C = 1 мкФ, T = 1.67 мс, Um = 80 В, Rн = 185 Ом
- Задача 2.2 Неразветвленная цепь переменного тока содержит активные сопротивления R1 и R2, реактивные сопротивления X1, X2 и X3. Полное сопротивление цепи равно Z. К цепи приложено напряжение U. Напряжение на каждом из элементов соответственно равны U1, U2, U3, U4, U5. В цепи протекает ток I. Угол сдвига фаз равен φ. Цепь потребляет активную мощность P, реактивную Q, полную S. По приведенной векторной диаграмме определите величины, отмеченные крестиками в таблице. Начертите схему, соответствующую векторной диаграмме. Вариант 21. Дано: U = 100 В, U2 = 120 В, U3 = 20 В, U4 = 40 В, I = 5 А Определить: U1, φ, Z, R1, R2, X1, X2, P, Q, S
- Задача 2.2 Неразветвленная цепь переменного тока содержит активные сопротивления R1 и R2, реактивные сопротивления X1, X2 и X3. Полное сопротивление цепи равно Z. К цепи приложено напряжение U. Напряжение на каждом из элементов соответственно равны U1, U2, U3, U4, U5. В цепи протекает ток I. Угол сдвига фаз равен φ. Цепь потребляет активную мощность P, реактивную Q, полную S. По приведенной векторной диаграмме определите величины, отмеченные крестиками в таблице. Начертите схему, соответствующую векторной диаграмме. Вариант 21. Дано: U = 100 В, U2 = 120 В, U3 = 20 В, U4 = 40 В, I = 5 А Определить: U1, φ, Z, R1, R2, X1, X2, P, Q, S
