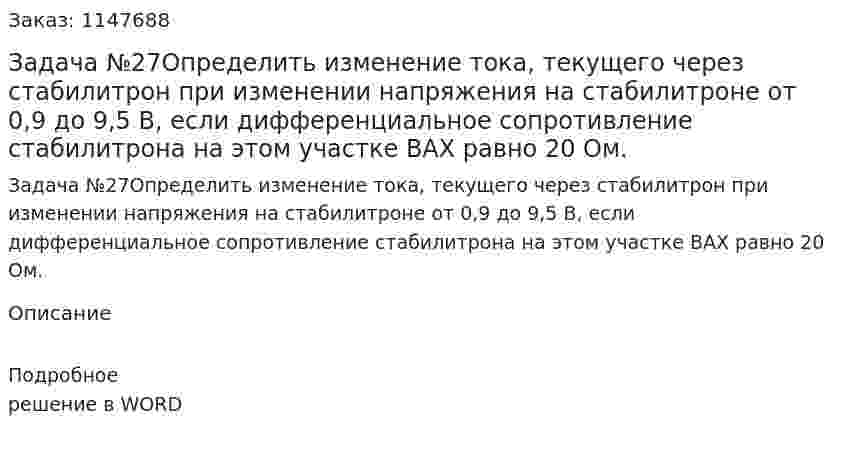

Задача №27Определить изменение тока, текущего через стабилитрон при изменении напряжения на стабилитроне от 0,9 до 9,5 В, если дифференциальное сопротивление стабилитрона на этом участке ВАХ равно 20 Ом.
Задача №27Определить изменение тока, текущего через стабилитрон при изменении напряжения на стабилитроне от 0,9 до 9,5 В, если дифференциальное сопротивление стабилитрона на этом участке ВАХ равно 20 Ом.
Описание
Подробное решение в WORD
- Задача № 2.8 Схема трехпроводной цепи переменного тока (фазы А, В, С) представлена на рис. 2.8. К генератору (на схеме не показан) подключены приемники фаз a, b, c, соединенные звездой. Активная мощность каждого приемника равна Р, напряжение приемника Uпр, коэффициент мощности приемника сosφ2. Каждый провод линии, соединяющий генератор и приемник, имеет активное сопротивление rл и индуктивное сопротивление xL, представленные в таблице 2.8.С учетом параметров схемы необходимо:- найти напряжение на зажимах генератора; - активную и реактивную мощности генератора;- рассчитать падение и потерю напряжения в линии;- найти параметры схемы для построения векторной диаграммы. Вариант 01Дано: Pпр = 2 кВт, Uпр = 660 В cosφ2 = 0.70 Rл = 0.80 Ом, Xл = 6 Ом
- Задача № 2.8 Схема трехпроводной цепи переменного тока (фазы А, В, С) представлена на рис. 2.8. К генератору (на схеме не показан) подключены приемники фаз a, b, c, соединенные звездой. Активная мощность каждого приемника равна Р, напряжение приемника Uпр, коэффициент мощности приемника сosφ2. Каждый провод линии, соединяющий генератор и приемник, имеет активное сопротивление rл и индуктивное сопротивление xL, представленные в таблице 2.8.С учетом параметров схемы необходимо:- найти напряжение на зажимах генератора; - активную и реактивную мощности генератора;- рассчитать падение и потерю напряжения в линии;- найти параметры схемы для построения векторной диаграммы. Вариант 01Дано: Pпр = 2 кВт, Uпр = 660 В cosφ2 = 0.70 Rл = 0.80 Ом, Xл = 6 Ом
- Задача № 2.8 Схема трехпроводной цепи переменного тока (фазы А, В, С) представлена на рис. 2.8. К генератору (на схеме не показан) подключены приемники фаз a, b, c, соединенные звездой. Активная мощность каждого приемника равна Р, напряжение приемника Uпр, коэффициент мощности приемника сosφ2. Каждый провод линии, соединяющий генератор и приемник, имеет активное сопротивление rл и индуктивное сопротивление xL, представленные в таблице 2.8.С учетом параметров схемы необходимо:- найти напряжение на зажимах генератора; - активную и реактивную мощности генератора;- рассчитать падение и потерю напряжения в линии;- найти параметры схемы для построения векторной диаграммы. Вариант 81Дано: Pпр = 2 кВт, Uпр = 660 В cosφ2 = 0.62 Rл = 0.64 Ом, Xл = 2 Ом
- Задача № 2.8 Схема трехпроводной цепи переменного тока (фазы А, В, С) представлена на рис. 2.8. К генератору (на схеме не показан) подключены приемники фаз a, b, c, соединенные звездой. Активная мощность каждого приемника равна Р, напряжение приемника Uпр, коэффициент мощности приемника сosφ2. Каждый провод линии, соединяющий генератор и приемник, имеет активное сопротивление rл и индуктивное сопротивление xL, представленные в таблице 2.8.С учетом параметров схемы необходимо:- найти напряжение на зажимах генератора; - активную и реактивную мощности генератора;- рассчитать падение и потерю напряжения в линии;- найти параметры схемы для построения векторной диаграммы. Вариант 81Дано: Pпр = 2 кВт, Uпр = 660 В cosφ2 = 0.62 Rл = 0.64 Ом, Xл = 2 Ом
- Задача №29 Найти ток в фазе «b» нагрузки (Ib) при её соединении звездой с нулевым проводом при Uл = 220 В, Zb = jXL = j127 Ом
- Задача №29 Найти ток в фазе «b» нагрузки (Ib) при её соединении звездой с нулевым проводом при Uл = 220 В, Zb = jXL = j127 Ом
- Задача № 29 Начертите схему генератора постоянного тока (ГСТ), поясните устройство и принцип действия. Где применяются генераторы постоянного тока?
- Задача № 2.1 Расчет цепей постоянного тока Заданы все сопротивления и напряжения UabТребуется: 1) токи во всех ветвях схемы 2) показания вольтметровВариант 24
- Задача № 2 -32 из сборника Липатова В цепи напряжения UL = 60 В, Uc = 120 В, Ur = 80 В, активная мощность Р = 640 В. Определить UL, Uc, Ur и Р после включения выключателя, если xC1 = xC2. Указать неправильный ответ 1. UL = 75 В; 2. Uc = 75 В; 3. Ur = 100 В; 4. I = 10 А; 5. Р = 800 Вт.
- Задача № 2 -32 из сборника Липатова В цепи напряжения UL = 60 В, Uc = 120 В, Ur = 80 В, активная мощность Р = 640 В. Определить UL, Uc, Ur и Р после включения выключателя, если xC1 = xC2. Указать неправильный ответ 1. UL = 75 В; 2. Uc = 75 В; 3. Ur = 100 В; 4. I = 10 А; 5. Р = 800 Вт.
- Задача №23 Потребитель, подключенный к однофазной цепи, рассчитан на номинальное напряжение Uн = 10 кВ и номинальный ток Iн = 250 А; коэффициент мощности потребителя cosφ = 0.9 . Необходимо измерить напряжение U1, ток I1 и активную мощность потребителя P1. Используя таблицы, приведенные в методических указаниях к задачам, выберите все электроизмерительные приборы и измерительные трансформаторы. Определить: 1) ток установки I1, если показание амперметра IA = 4 А; 2) напряжение установки U1, если показание вольтметра UV = 80 В; 3) активную мощность потребителя по известным значениям I1, U1 и cosφ; 4) показание ваттметра PW; 5) постоянную (цену деления шкалы) ваттметра CP; 6) число делений шкалы α, на которое отклонится стрелка ваттметра. - Начертить схему измерения.
- Задача №25 Определить ширину потенциального барьера в германии при комнатной температуре и подаче обратного напряжения 10 В, если удельное сопротивление электронной области 0,01 Ом•см, а дырочной 0,5 Ом•см.
- Задача №2.5 Цепь, представленная на рис. 2.5, а, находится в режиме резонанса тока. На входе цепи действует переменное напряжение u(t), оригинал которого равен u(t) = Umsin(ωt + ΨU). При этом мгновенный ток i(t) в цепи изменяется по закону: i(t) = Imsin(ωt + ΨI). Требуется определить: - значение емкости конденсатора С; - выражения для оригиналов токов i1(t), i2(t), u(t); - мощности, потребляемые цепью в режиме резонанса; - параметры схемы для построения векторной диаграммы токов цепи при резонансе. Вариант 97
- Задача №2.5 Цепь, представленная на рис. 2.5, а, находится в режиме резонанса тока. На входе цепи действует переменное напряжение u(t), оригинал которого равен u(t) = Umsin(ωt + ΨU). При этом мгновенный ток i(t) в цепи изменяется по закону: i(t) = Imsin(ωt + ΨI). Требуется определить: - значение емкости конденсатора С; - выражения для оригиналов токов i1(t), i2(t), u(t); - мощности, потребляемые цепью в режиме резонанса; - параметры схемы для построения векторной диаграммы токов цепи при резонансе. Вариант 97
