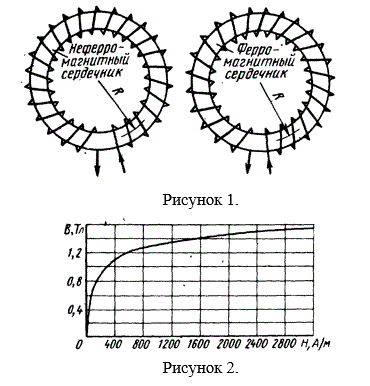

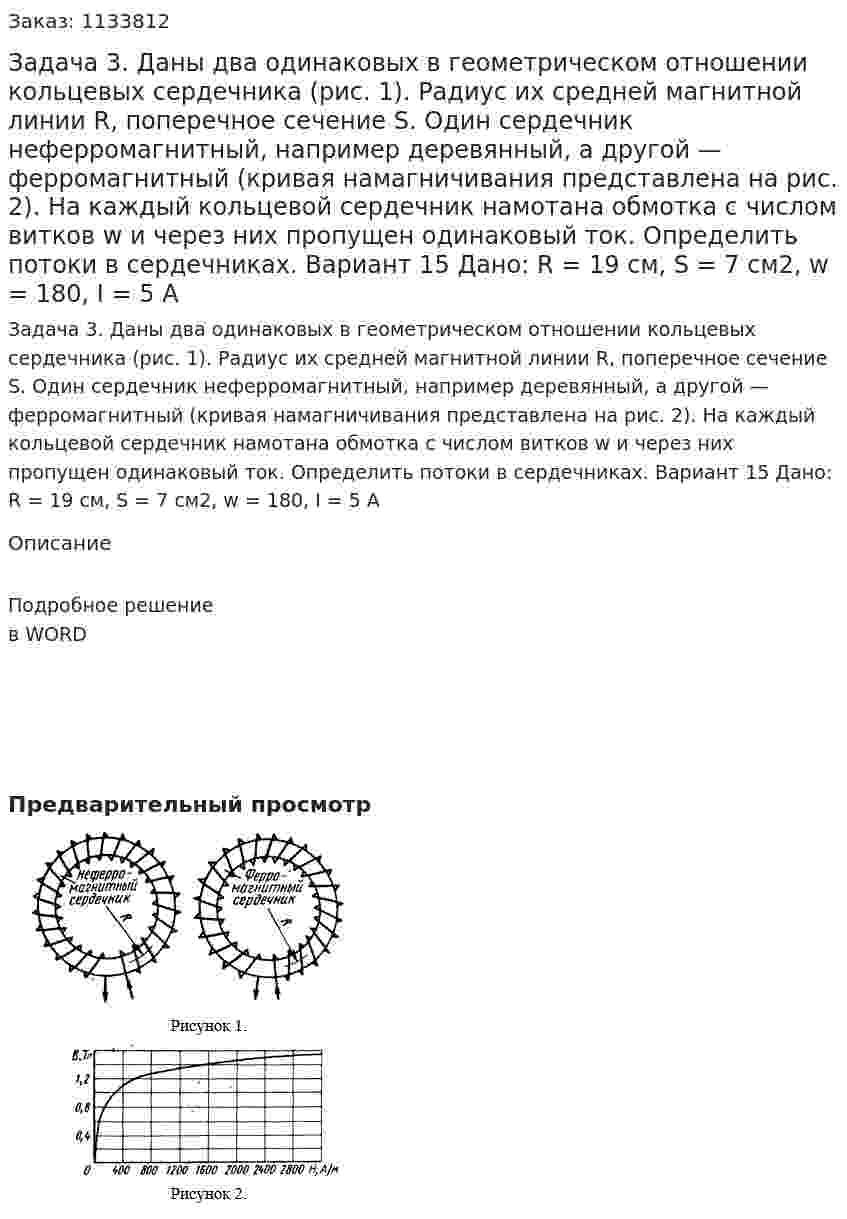

Задача 3. Даны два одинаковых в геометрическом отношении кольцевых сердечника (рис. 1). Радиус их средней магнитной линии R, поперечное сечение S. Один сердечник неферромагнитный, например деревянный, а другой — ферромагнитный (кривая намагничивания представлена на рис. 2). На каждый кольцевой сердечник намотана обмотка с числом витков w и через них пропущен одинаковый ток. Определить потоки в сердечниках. Вариант 15 Дано: R = 19 см, S = 7 см2, w = 180, I = 5 A
Задача 3. Даны два одинаковых в геометрическом отношении кольцевых сердечника (рис. 1). Радиус их средней магнитной линии R, поперечное сечение S. Один сердечник неферромагнитный, например деревянный, а другой — ферромагнитный (кривая намагничивания представлена на рис. 2). На каждый кольцевой сердечник намотана обмотка с числом витков w и через них пропущен одинаковый ток. Определить потоки в сердечниках. Вариант 15 Дано: R = 19 см, S = 7 см2, w = 180, I = 5 A
Описание
Подробное решение в WORD
