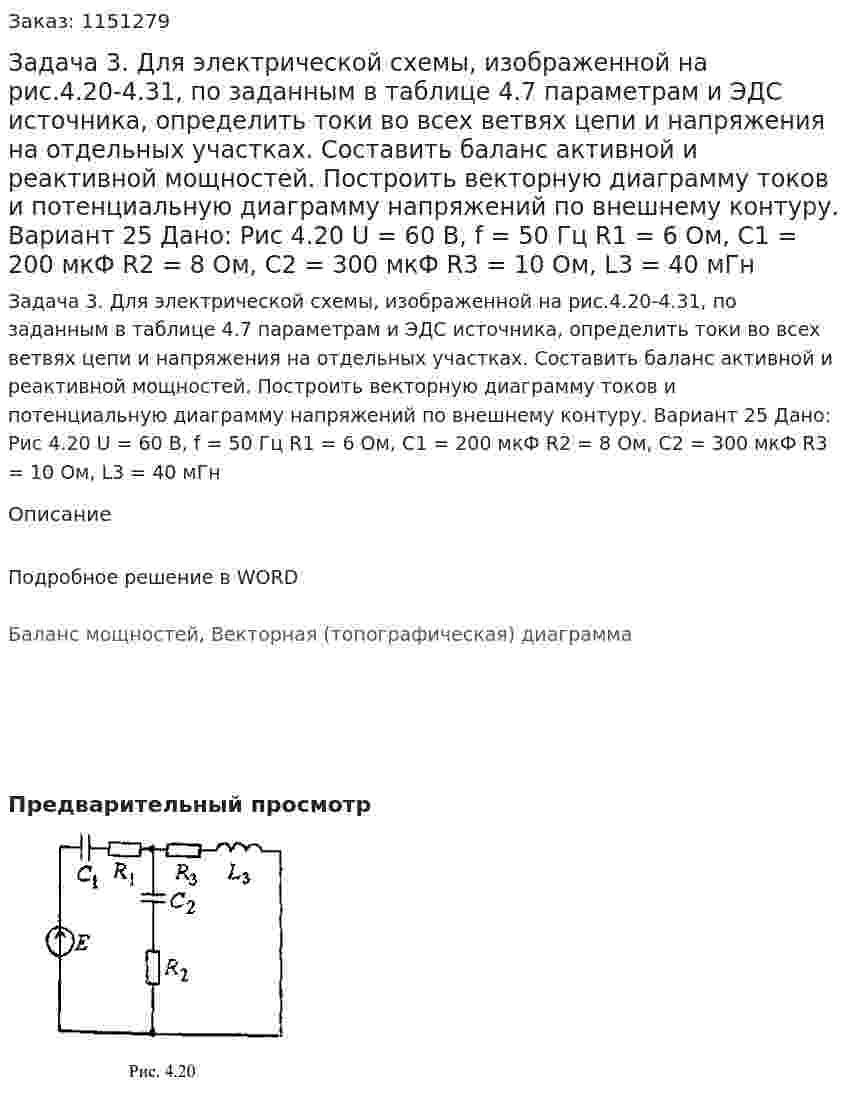

Задача 3. Для электрической схемы, изображенной на рис.4.20-4.31, по заданным в таблице 4.7 параметрам и ЭДС источника, определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить баланс активной и реактивной мощностей. Построить векторную диаграмму токов и потенциальную диаграмму напряжений по внешнему контуру. Вариант 25 Дано: Рис 4.20 U = 60 В, f = 50 Гц R1 = 6 Ом, С1 = 200 мкФ R2 = 8 Ом, C2 = 300 мкФ R3 = 10 Ом, L3 = 40 мГн
Задача 3. Для электрической схемы, изображенной на рис.4.20-4.31, по заданным в таблице 4.7 параметрам и ЭДС источника, определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить баланс активной и реактивной мощностей. Построить векторную диаграмму токов и потенциальную диаграмму напряжений по внешнему контуру. Вариант 25 Дано: Рис 4.20 U = 60 В, f = 50 Гц R1 = 6 Ом, С1 = 200 мкФ R2 = 8 Ом, C2 = 300 мкФ R3 = 10 Ом, L3 = 40 мГн
Описание
Подробное решение в WORD
Баланс мощностей, Векторная (топографическая) диаграмма
- Задача 3. Для электрической схемы, изображенной на рис.4.20-4.31, по заданным в таблице 4.7 параметрам и ЭДС источника, определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить баланс активной и реактивной мощностей. Построить векторную диаграмму токов и потенциальную диаграмму напряжений по внешнему контуру. Вариант 43 Дано: Рис 4.26 U = 60 В, f = 50 Гц R1 = 10 Ом, L1 = 60 мГн C2 = 180 мкФ R3 = 8 Ом, L3 = -
- Задача 3. Для электрической схемы, изображенной на рис.4.20-4.31, по заданным в таблице 4.7 параметрам и ЭДС источника, определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить баланс активной и реактивной мощностей. Построить векторную диаграмму токов и потенциальную диаграмму напряжений по внешнему контуру. Вариант 43 Дано: Рис 4.26 U = 60 В, f = 50 Гц R1 = 10 Ом, L1 = 60 мГн C2 = 180 мкФ R3 = 8 Ом, L3 = -
- Задача 3. Для электрической схемы, изображенной на рис.4.20-4.31, по заданным в таблице 4.7 параметрам и ЭДС источника, определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить баланс активной и реактивной мощностей. Построить векторную диаграмму токов и потенциальную диаграмму напряжений по внешнему контуру. Вариант 7 Дано: Рис 4.26 U = 60 В, f = 50 Гц R1 = 10 Ом, L1 = 20 мГн C2 = 200 мкФ L3 = 50 мГн
- Задача 3. Для электрической схемы, изображенной на рис.4.20-4.31, по заданным в таблице 4.7 параметрам и ЭДС источника, определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить баланс активной и реактивной мощностей. Построить векторную диаграмму токов и потенциальную диаграмму напряжений по внешнему контуру. Вариант 7 Дано: Рис 4.26 U = 60 В, f = 50 Гц R1 = 10 Ом, L1 = 20 мГн C2 = 200 мкФ L3 = 50 мГн
- Задача 3. Для электрической схемы, изображенной на рис.4.20-4.31, по заданным в таблице 4.7 параметрам и ЭДС источника, определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить баланс активной и реактивной мощностей. Построить векторную диаграмму токов и потенциальную диаграмму напряжений по внешнему контуру. Вариант 8 Дано: Рис 4.27 E = 120 В, f = 100 Гц R1 = 4 Ом, R2 = 5 Ом, C2 = 300 мкФ R3 = 6 Ом, L3 = 40 мГн
- Задача 3. Для электрической схемы, изображенной на рис.4.20-4.31, по заданным в таблице 4.7 параметрам и ЭДС источника, определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить баланс активной и реактивной мощностей. Построить векторную диаграмму токов и потенциальную диаграмму напряжений по внешнему контуру. Вариант 8 Дано: Рис 4.27 E = 120 В, f = 100 Гц R1 = 4 Ом, R2 = 5 Ом, C2 = 300 мкФ R3 = 6 Ом, L3 = 40 мГн
- Задача 3 Для электрической схемы, изображенной на рисунке, по заданным в таблице параметрам и линейному напряжению определить фазные и линейные токи, ток в нейтральном проводе (для четырехпроводной схемы), активную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму фазных и линейных токов на комплексной плоскости. Вариант 46Дано Рисунок 3.16; Uл=20 В; rab=5 Ом; rca=6 Ом; xab=- ; xbc=8 Ом; xca=4 Ом;
- Задача 3 Для электрической схемы изображенной на рис. 3-1 – 3-17, по заданным в табл. 3 параметрам и линейному напряжению определить фазные, линейные и нейтральный токи, составить баланс мощностей. Построить векторную диаграмму токов и напряжений на комплексной плоскости. Вариант 1Дано Рисунок 3.1; Uл=220 В; ra=8 Ом; rb=8 Ом; rc=8 Ом; xa=6 Ом ; xb=6 Ом; xc=6 Ом;
- Задача 3 Для электрической схемы изображенной на рис. 3-1 – 3-17, по заданным в табл. 3 параметрам и линейному напряжению определить фазные, линейные и нейтральный токи, составить баланс мощностей. Построить векторную диаграмму токов и напряжений на комплексной плоскости. Вариант 1Дано Рисунок 3.1; Uл=220 В; ra=8 Ом; rb=8 Ом; rc=8 Ом; xa=6 Ом ; xb=6 Ом; xc=6 Ом;
- Задача 3.Для электрической схемы изображенной на рис. 3-1 – 3-17, по заданным в табл. 3 параметрам и линейному напряжению определить фазные, линейные и нейтральный токи, составить баланс мощностей. Построить векторную диаграмму токов и напряжений на комплексной плоскости. Вариант 4 Дано: Рисунок 3-2 Uл = 220 В Ra = 8 Ом, Rb = 4 Ом, Rc = 6 Ом Xa = 4 Ом, Xb = 3 Ом, Xc = 8 Ом
- Задача 3.Для электрической схемы изображенной на рис. 3-1 – 3-17, по заданным в табл. 3 параметрам и линейному напряжению определить фазные, линейные и нейтральный токи, составить баланс мощностей. Построить векторную диаграмму токов и напряжений на комплексной плоскости. Вариант 4 Дано: Рисунок 3-2 Uл = 220 В Ra = 8 Ом, Rb = 4 Ом, Rc = 6 Ом Xa = 4 Ом, Xb = 3 Ом, Xc = 8 Ом
- Задача 3. Для электрической схемы, изображенной на рис.4.20-4.31, по заданным в таблице 4.7 параметрам и ЭДС источника, определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить баланс активной и реактивной мощностей. Построить векторную диаграмму токов и потенциальную диаграмму напряжений по внешнему контуру. Вариант 16 Дано: Рис 4.23 E = 60 В, f = 50 Гц R1 = 12 Ом, C1= 400 мкФ R2 = 10 Ом, L2 = 20 мГн R3 = 8 Ом, L3 = 40 мГн
- Задача 3. Для электрической схемы, изображенной на рис.4.20-4.31, по заданным в таблице 4.7 параметрам и ЭДС источника, определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить баланс активной и реактивной мощностей. Построить векторную диаграмму токов и потенциальную диаграмму напряжений по внешнему контуру. Вариант 16 Дано: Рис 4.23 E = 60 В, f = 50 Гц R1 = 12 Ом, C1= 400 мкФ R2 = 10 Ом, L2 = 20 мГн R3 = 8 Ом, L3 = 40 мГн
- Задача 3. Для электрической схемы, изображенной на рис.4.20-4.31, по заданным в таблице 4.7 параметрам и ЭДС источника, определить токи во всех ветвях цепи и напряжения на отдельных участках. Составить баланс активной и реактивной мощностей. Построить векторную диаграмму токов и потенциальную диаграмму напряжений по внешнему контуру. Вариант 25 Дано: Рис 4.20 U = 60 В, f = 50 Гц R1 = 6 Ом, С1 = 200 мкФ R2 = 8 Ом, C2 = 300 мкФ R3 = 10 Ом, L3 = 40 мГн
