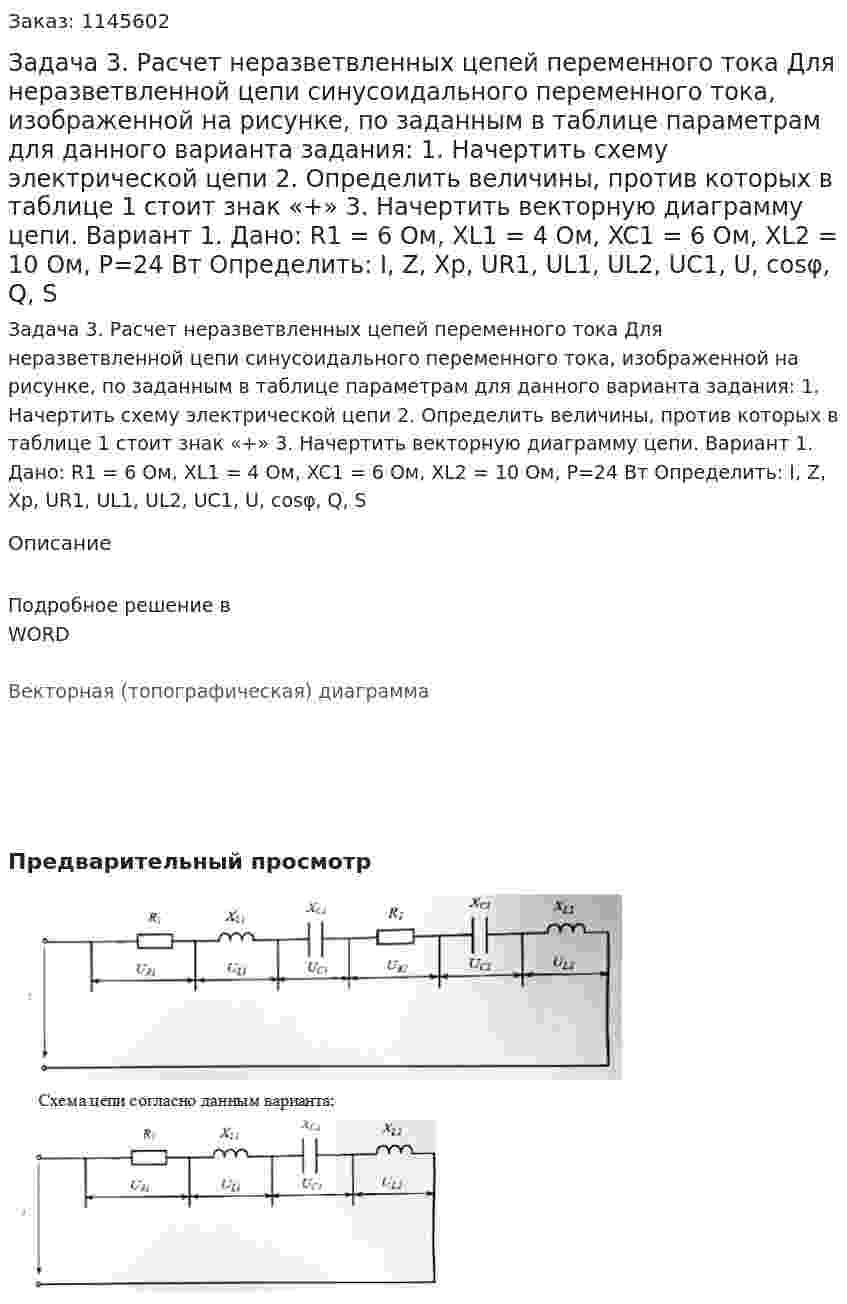

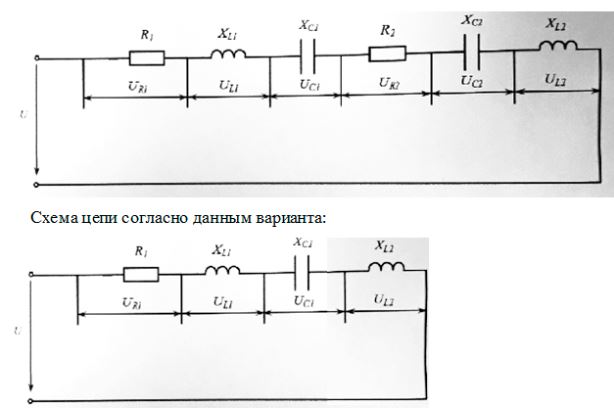

Задача 3. Расчет неразветвленных цепей переменного тока Для неразветвленной цепи синусоидального переменного тока, изображенной на рисунке, по заданным в таблице параметрам для данного варианта задания: 1. Начертить схему электрической цепи 2. Определить величины, против которых в таблице 1 стоит знак «+» 3. Начертить векторную диаграмму цепи. Вариант 1. Дано: R1 = 6 Ом, XL1 = 4 Ом, XC1 = 6 Ом, XL2 = 10 Ом, P=24 Вт Определить: I, Z, Xp, UR1, UL1, UL2, UC1, U, cosφ, Q, S
Задача 3. Расчет неразветвленных цепей переменного тока Для неразветвленной цепи синусоидального переменного тока, изображенной на рисунке, по заданным в таблице параметрам для данного варианта задания: 1. Начертить схему электрической цепи 2. Определить величины, против которых в таблице 1 стоит знак «+» 3. Начертить векторную диаграмму цепи. Вариант 1. Дано: R1 = 6 Ом, XL1 = 4 Ом, XC1 = 6 Ом, XL2 = 10 Ом, P=24 Вт Определить: I, Z, Xp, UR1, UL1, UL2, UC1, U, cosφ, Q, S
Описание
Подробное решение в WORD
Векторная (топографическая) диаграмма
- Задача 3. Расчет неразветвленных цепей переменного тока Для неразветвленной цепи синусоидального переменного тока, изображенной на рисунке, по заданным в таблице параметрам для данного варианта задания: 1. Начертить схему электрической цепи 2. Определить величины, против которых в таблице 1 стоит знак «+» 3. Начертить векторную диаграмму цепи. Вариант 21. Дано: R1 = 20 Ом, XL1 = 6 Ом, XC1 = 80 Ом, R2 = 28 Ом, XL2 = 10 Ом, UC1=160 В Определить: I, Z, Xp, UR1, UR2, UL1, UL2, U, cosφ, P, Q, S
- Задача 3. Расчет неразветвленных цепей переменного тока Для неразветвленной цепи синусоидального переменного тока, изображенной на рисунке, по заданным в таблице параметрам для данного варианта задания: 1. Начертить схему электрической цепи 2. Определить величины, против которых в таблице 1 стоит знак «+» 3. Начертить векторную диаграмму цепи. Вариант 21. Дано: R1 = 20 Ом, XL1 = 6 Ом, XC1 = 80 Ом, R2 = 28 Ом, XL2 = 10 Ом, UC1=160 В Определить: I, Z, Xp, UR1, UR2, UL1, UL2, U, cosφ, P, Q, S
- Задача 3. Расчет неразветвленных цепей переменного тока Для неразветвленной цепи синусоидального переменного тока, изображенной на рисунке, по заданным в таблице параметрам для данного варианта задания: 1. Начертить схему электрической цепи 2. Определить величины, против которых в таблице 1 стоит знак «+» 3. Начертить векторную диаграмму цепи. Вариант 4. Дано: R1 = 4 Ом, XL1 = 3 Ом, XC1 = 12 Ом, XL2 = 6 Ом, S=125 ВА Определить: I, Z, Xp, UR1, UL1, UL2, UC1, U, cosφ, P, Q
- Задача 3. Расчет неразветвленных цепей переменного тока Для неразветвленной цепи синусоидального переменного тока, изображенной на рисунке, по заданным в таблице параметрам для данного варианта задания: 1. Начертить схему электрической цепи 2. Определить величины, против которых в таблице 1 стоит знак «+» 3. Начертить векторную диаграмму цепи. Вариант 4. Дано: R1 = 4 Ом, XL1 = 3 Ом, XC1 = 12 Ом, XL2 = 6 Ом, S=125 ВА Определить: I, Z, Xp, UR1, UL1, UL2, UC1, U, cosφ, P, Q
- Задача 3. Расчет неразветвленных цепей переменного тока Для неразветвленной цепи синусоидального переменного тока, изображенной на рисунке, по заданным в таблице параметрам для данного варианта задания: 1. Начертить схему электрической цепи 2. Определить величины, против которых в таблице 1 стоит знак «+» 3. Начертить векторную диаграмму цепи. Вариант 5. Дано: R1 = 3 Ом, XL1 = 6 Ом, XC1 = 7 Ом, R2 = 1 Ом, XL2 = 4 Ом, Q=300 ВАр Определить: I, Z, Xp, UR1, UR2, UL1, UL2, UC1, U, cosφ, P, S
- Задача 3. Расчет неразветвленных цепей переменного тока Для неразветвленной цепи синусоидального переменного тока, изображенной на рисунке, по заданным в таблице параметрам для данного варианта задания: 1. Начертить схему электрической цепи 2. Определить величины, против которых в таблице 1 стоит знак «+» 3. Начертить векторную диаграмму цепи. Вариант 5. Дано: R1 = 3 Ом, XL1 = 6 Ом, XC1 = 7 Ом, R2 = 1 Ом, XL2 = 4 Ом, Q=300 ВАр Определить: I, Z, Xp, UR1, UR2, UL1, UL2, UC1, U, cosφ, P, S
- Задача 3. Расчет неразветвленных цепей переменного тока Для неразветвленной цепи синусоидального переменного тока, изображенной на рисунке, по заданным в таблице параметрам для данного варианта задания: 1. Начертить схему электрической цепи 2. Определить величины, против которых в таблице 1 стоит знак «+» 3. Начертить векторную диаграмму цепи. Вариант 7. Дано: R1 = 8 Ом, XL1 = 10 Ом, XC1 = 3 Ом, XС2 = 1 Ом, S=1000 ВА Определить: I, Z, Xp, UR1, UL1, UC1, UC2, U, cosφ, P, Q
- ЗАДАЧА 3. Расчет неразветвленной цепи синусоидального переменного тока Напряжение на зажимах цепи, представленной на рис. 2.3, изменяется по синусоидальному закону и определяется выражением u = Umsin (φt + ψU) . Амплитудное значение Um и начальная фаза ψU напряжения, а также значения активных r, индуктивных XL и емкостных XC сопротивлений приводятся в табл. 3.2. Требуется определить: 1) полное сопротивление в цепи; 2) показания приборов, указанных на схеме; 3) закон изменения тока в цепи; 4) закон изменения напряжения между точками, к которым подключен вольтметр; 5) активную, реактивную и полную мощность, потребляемую цепью из сети; 6) построить векторную диаграмму. Вариант 71 (схема 7 данные 1) Дано: Um = 23 В, ψu = 15°, R1 = 2 Ом, XL1 = 9 Ом, R2 = 9 Ом, XC2 = 2 Ом
- ЗАДАЧА 3. Расчет неразветвленной цепи синусоидального переменного тока Напряжение на зажимах цепи, представленной на рис. 2.3, изменяется по синусоидальному закону и определяется выражением u = Umsin (φt + ψU) . Амплитудное значение Um и начальная фаза ψU напряжения, а также значения активных r, индуктивных XL и емкостных XC сопротивлений приводятся в табл. 3.2. Требуется определить: 1) полное сопротивление в цепи; 2) показания приборов, указанных на схеме; 3) закон изменения тока в цепи; 4) закон изменения напряжения между точками, к которым подключен вольтметр; 5) активную, реактивную и полную мощность, потребляемую цепью из сети; 6) построить векторную диаграмму. Вариант 71 (схема 7 данные 1) Дано: Um = 23 В, ψu = 15°, R1 = 2 Ом, XL1 = 9 Ом, R2 = 9 Ом, XC2 = 2 Ом
- Задача 3 Расчет неразветвленной цепи синусоидального тока. Для цепи с последовательным соединением сопротивлений, изображенных на рисунке: 1. Нарисовать цепь в соответствии с заданными параметрами полных сопротивлений 2. Определить действующее и мгновенное значение тока в цепи. 3. Построить топографическую векторную диаграмму напряжений 4. Определить значение индуктивности или емкости, при включении которой в цепи наступит резонанс при заданном значении частоты источника. Вариант 17 Дано: Z1 = -j5 Ом, Z2 = 1+j2 Ом, Z3 = 5-j5 Ом, Z4 = -j2 Ом. Ube=141 sin(942t+45°)В
- Задача 3 Расчет неразветвленной цепи синусоидального тока. Для цепи с последовательным соединением сопротивлений, изображенных на рисунке: 1. Нарисовать цепь в соответствии с заданными параметрами полных сопротивлений 2. Определить действующее и мгновенное значение тока в цепи. 3. Построить топографическую векторную диаграмму напряжений 4. Определить значение индуктивности или емкости, при включении которой в цепи наступит резонанс при заданном значении частоты источника. Вариант 17 Дано: Z1 = -j5 Ом, Z2 = 1+j2 Ом, Z3 = 5-j5 Ом, Z4 = -j2 Ом. Ube=141 sin(942t+45°)В
- Задача 3. Расчет неразветвленных цепей переменного тока Для неразветвленной цепи синусоидального переменного тока, изображенной на рисунке, по заданным в таблице параметрам для данного варианта задания: 1. Начертить схему электрической цепи 2. Определить величины, против которых в таблице 1 стоит знак «+» 3. Начертить векторную диаграмму цепи. Вариант 15. Дано:R1 = 2 Ом, XL1 = 6 Ом, XC1 = 10 Ом, R2 = 1 Ом, UR1=20 В Определить: I, Z, Xp, UR2, UL1, UC1, U, cosφ, P, Q, S
- Задача 3. Расчет неразветвленных цепей переменного тока Для неразветвленной цепи синусоидального переменного тока, изображенной на рисунке, по заданным в таблице параметрам для данного варианта задания: 1. Начертить схему электрической цепи 2. Определить величины, против которых в таблице 1 стоит знак «+» 3. Начертить векторную диаграмму цепи. Вариант 15. Дано:R1 = 2 Ом, XL1 = 6 Ом, XC1 = 10 Ом, R2 = 1 Ом, UR1=20 В Определить: I, Z, Xp, UR2, UL1, UC1, U, cosφ, P, Q, S
- Задача 3. Расчет неразветвленных цепей переменного тока Для неразветвленной цепи синусоидального переменного тока, изображенной на рисунке, по заданным в таблице параметрам для данного варианта задания: 1. Начертить схему электрической цепи 2. Определить величины, против которых в таблице 1 стоит знак «+» 3. Начертить векторную диаграмму цепи. Вариант 1. Дано: R1 = 6 Ом, XL1 = 4 Ом, XC1 = 6 Ом, XL2 = 10 Ом, P=24 Вт Определить: I, Z, Xp, UR1, UL1, UL2, UC1, U, cosφ, Q, S
