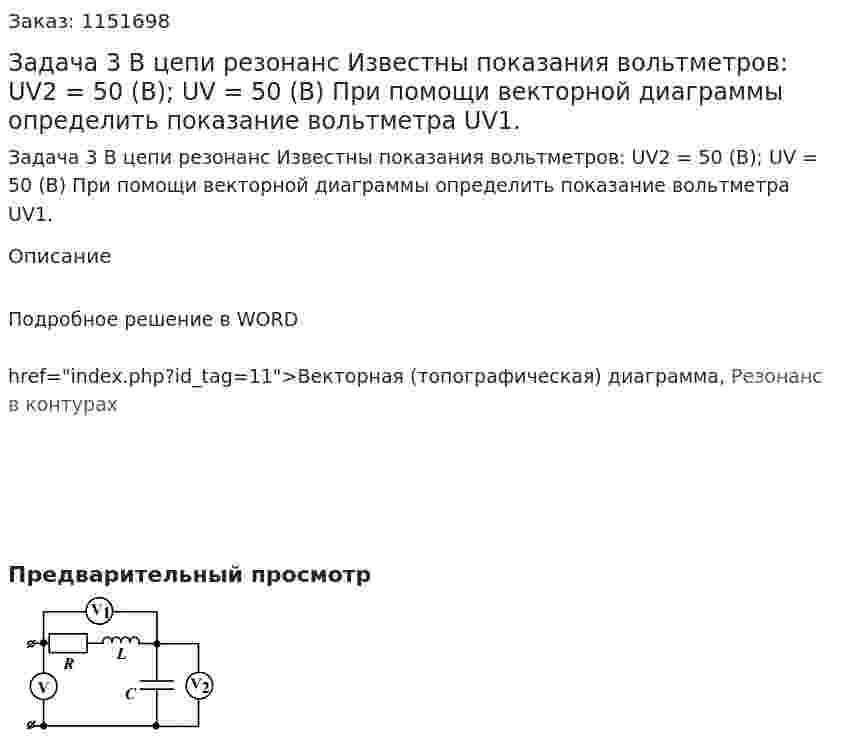

Задача 3 В цепи резонанс Известны показания вольтметров: UV2 = 50 (В); UV = 50 (В) При помощи векторной диаграммы определить показание вольтметра UV1.
Задача 3 В цепи резонанс Известны показания вольтметров: UV2 = 50 (В); UV = 50 (В) При помощи векторной диаграммы определить показание вольтметра UV1.
Описание
Подробное решение в WORD
Векторная (топографическая) диаграмма, Резонанс в контурах
- Задача 3 В цепи резонанс Известны показания вольтметров: UV2 = 50 (В); UV = 50 (В) При помощи векторной диаграммы определить показание вольтметра UV1.
- Задача 3 В Цепь переменного тока включены звездой сопротивления. Данные указаны в таблице 3. Определить потребляемую мощность системы и ток нулевого провода двумя способами: на векторной диаграмме и символическим методом. Найти смещение нейтрали и фазные напряжения при обрыве нулевого провода. Построить векторную диаграмму напряжений. Вариант 7
- Задача 3 В Цепь переменного тока включены звездой сопротивления. Данные указаны в таблице 3. Определить потребляемую мощность системы и ток нулевого провода двумя способами: на векторной диаграмме и символическим методом. Найти смещение нейтрали и фазные напряжения при обрыве нулевого провода. Построить векторную диаграмму напряжений. Вариант 7
- Задача 3. В цепь переменного тока напряжением U и частотой 50 Гц включены последовательно катушка L с индуктивным сопротивлением ХL и активным сопротивлением r, и конденсатор емкостью С. Пользуясь данными таблицы 12, определить ток, напряжение на зажимах катушки и конденсатора. Вычислить активную и реактивную мощности катушки, конденсатора и всей цепи. Определить, при какой частоте наступит резонанс, и каков при этом будет ток в цепи, напряжение на зажимах катушки и конденсатора, реактивные мощности катушки и конденсатора и активная мощность цепи. Для обоих случаев построить векторные диаграммы.
- Задача 3. В цепь переменного тока напряжением U и частотой 50 Гц включены последовательно катушка L с индуктивным сопротивлением ХL и активным сопротивлением r, и конденсатор емкостью С. Пользуясь данными таблицы 12, определить ток, напряжение на зажимах катушки и конденсатора. Вычислить активную и реактивную мощности катушки, конденсатора и всей цепи. Определить, при какой частоте наступит резонанс, и каков при этом будет ток в цепи, напряжение на зажимах катушки и конденсатора, реактивные мощности катушки и конденсатора и активная мощность цепи. Для обоих случаев построить векторные диаграммы.
- Задача 3. Вычислить полную мощность симметричного трехфазного приемника, фазы которого соединены в треугольник, если Iф=2 А, zф=200 Ом.
- Задача 3. Вычислить полную мощность симметричного трехфазного приемника, фазы которого соединены в треугольник, если Iф=2 А, zф=200 Ом.
- Задача 3В схеме, показанной на рисунке, E = 10 В, R1 = R3 = 6 кОм; R2 = 4 кОм; С = 0.1 мкФ.Установившееся значение напряжения uвых(∞) равно _______ В
- Задача 3В схеме, показанной на рисунке, E = 10 В, R1 = R3 = 6 кОм; R2 = 4 кОм; С = 0.1 мкФ.Установившееся значение напряжения uвых(∞) равно _______ В
- Задача 3. В схеме, показанной на рисунке, E = 12 В, R1 = 500 Ом, R2 = R3 = 1 кОм, С = 0.25 мкФ.Установившееся значение напряжения uвых(∞) равно ______ В
- Задача 3. В схеме, показанной на рисунке, E = 12 В, R1 = 500 Ом, R2 = R3 = 1 кОм, С = 0.25 мкФ.Установившееся значение напряжения uвых(∞) равно ______ В
- Задача 3 В табл. 1 указаны параметры целей в соответствия с номерами вариантов. 1. Рассчитайте максимальные значения Um, Im или действующие значения U и I напряжения и тока в цепи и зависимости от варианта. 2. Запишите уравнения мгновенных значений тока и напряжения u=f(t), i=f(t). 3. В зависимости от варианта задания рассчитайте частоту f либо период Т синусоидального напряжения. 4. Определите мгновенные, значения напряжения u1 и тока i1 в момент времени t1. 5. Постройте векторную диаграмму для действующих значений тока и напряжения цепи. 6. Начертите схему из одного или двух элементов, соответствующую построенной векторной диаграмме. Объясните свой выбор схемы. Вариант 9 Дано: U = 17.7 В; I = 2 мА; T = 30 мкс; Ψu = -90°; Ψi = 0°; t1 = 20 мкс. Найти: Um; Im; f; u=f(t); i=f(t); u1; i1; схему цепи; построить векторную диаграмму.
- Задача 3 В табл. 1 указаны параметры целей в соответствия с номерами вариантов. 1. Рассчитайте максимальные значения Um, Im или действующие значения U и I напряжения и тока в цепи и зависимости от варианта. 2. Запишите уравнения мгновенных значений тока и напряжения u=f(t), i=f(t). 3. В зависимости от варианта задания рассчитайте частоту f либо период Т синусоидального напряжения. 4. Определите мгновенные, значения напряжения u1 и тока i1 в момент времени t1. 5. Постройте векторную диаграмму для действующих значений тока и напряжения цепи. 6. Начертите схему из одного или двух элементов, соответствующую построенной векторной диаграмме. Объясните свой выбор схемы. Вариант 9 Дано: U = 17.7 В; I = 2 мА; T = 30 мкс; Ψu = -90°; Ψi = 0°; t1 = 20 мкс. Найти: Um; Im; f; u=f(t); i=f(t); u1; i1; схему цепи; построить векторную диаграмму.
- Задача 3 Входное колесо 1 в данный момент имеет угловую скорость ω1=320 c-1 и постоянное угловое ускорение ε1=160 c-2, направленное против движения, и числа зубьев колес (z1=25, z2=26, z2'=25, z3=24, z4=26, z5=25, z5'=26, z6=25, z6'=26, z7=38) Определить: 1) Передаточное отношение между входным и выходным звеньями и его знак (если их оси вращения параллельны); 2) Угловую скорость и угловое ускорение выходного звена, их направления показать на схеме передачи; 3) Время, в течении которого угловая скорость увеличится в два раза (если движение ускоренное), или уменьшится до нуля (если движение замедленное); 4) Общий коэффициент полезного действия передачи
