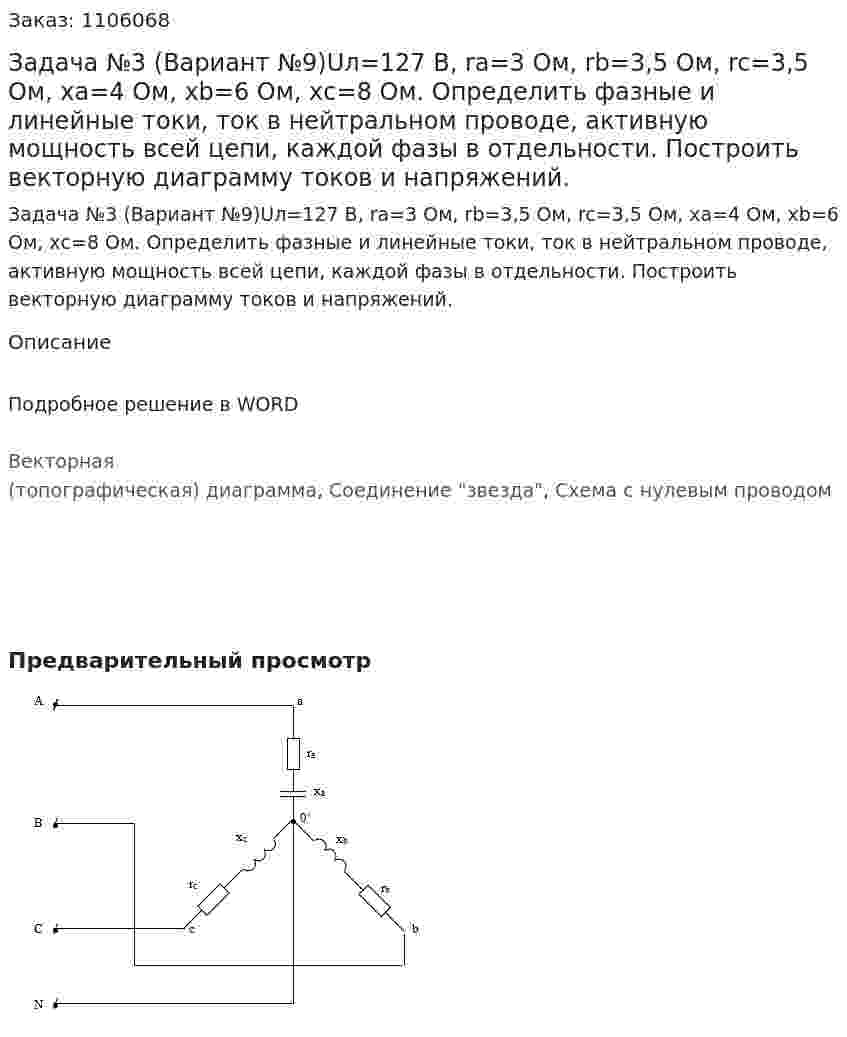

Задача №3 (Вариант №9)Uл=127 В, ra=3 Ом, rb=3,5 Ом, rc=3,5 Ом, хa=4 Ом, хb=6 Ом, хс=8 Ом. Определить фазные и линейные токи, ток в нейтральном проводе, активную мощность всей цепи, каждой фазы в отдельности. Построить векторную диаграмму токов и напряжений.
Задача №3 (Вариант №9)Uл=127 В, ra=3 Ом, rb=3,5 Ом, rc=3,5 Ом, хa=4 Ом, хb=6 Ом, хс=8 Ом. Определить фазные и линейные токи, ток в нейтральном проводе, активную мощность всей цепи, каждой фазы в отдельности. Построить векторную диаграмму токов и напряжений.
Описание
Подробное решение в WORD
Векторная (топографическая) диаграмма, Соединение "звезда", Схема с нулевым проводом
- Задача №3 В трехфазную четырехпроводную сеть с линейным напряжением Uном включили звездой разные по характеру сопротивления. Определить линейные токи и начертить в масштабе векторную диаграмму цепи. По векторной диаграмме определить числовое значение тока в нулевом проводе.
- Задача №3 В трехфазную четырехпроводную сеть с линейным напряжением Uном включили звездой разные по характеру сопротивления. Определить линейные токи и начертить в масштабе векторную диаграмму цепи. По векторной диаграмме определить числовое значение тока в нулевом проводе.
- Задача №3. В цепях, схемы которых даны в табл. 3.2, определить напряжение между узлами «а» и «б» при следующих значениях сопротивления (в омах) и тока (в амперах): r = 2(m+n), J0 = 2n. При расчёте рекомендуется использовать эквивалентные преобразования схемы Вариант 1 (литера А) Дано: m = 27, n = 11 R = 2•(27+11) = 76 Ом J0 = 2•11= 22 A
- Задача №3. В цепях, схемы которых даны в табл. 3.2, определить напряжение между узлами «а» и «б» при следующих значениях сопротивления (в омах) и тока (в амперах): r = 2(m+n), J0 = 2n. При расчёте рекомендуется использовать эквивалентные преобразования схемы Вариант 1 (литера А) Дано: m = 27, n = 11 R = 2•(27+11) = 76 Ом J0 = 2•11= 22 A
- Задача №3. Какова величина базового тока биполярного транзистора, если значения коллекторного и эмиттерного токов равны 15 мА и 15,5 мА? Варианты ответа:1. 0,25 мА, 2. 0,5 мА, 3. 7,5 Ма, 4. 30,5 мА.
- Задача №3Методом активного двухполюсника определить ток, протекающий через R3 Дано: E = 24 В R1 = 12 Ом R2 = 4 Ом R3 = 9 Ом R4 = 15 Ом
- Задача №3Методом активного двухполюсника определить ток, протекающий через R3 Дано: E = 24 В R1 = 12 Ом R2 = 4 Ом R3 = 9 Ом R4 = 15 Ом
- Задача №3. i(t)=14.14sin400t мА, R = 2 кОм, C = 2 мкФ. Найти действующие значения тока i(t) и напряжений uR(t), uC(t), u(t). Записать выражения для мгновенных значений всех напряжений. Построить векторную диаграмму.
- Задача №3 Анализ простых цепей синусоидального тока Для заданной в соответствии с номером варианта схемы простой электрической цепи синусоидального тока и известными из таблицы 3 параметрами элементов цепи: - найти общее комплексное сопротивление цепи - определить комплексные токи и напряжения всех элементов цепи - построить в масштабе векторную диаграмму токов и напряжений - написать мгновенные значения всех токов и напряжений R1 = 6 Ом R2 = 8 Ом L1 = 15.9 мГн C1 = 318 мкФ u = 220 sin (314t - π )
- Задача №3 Анализ простых цепей синусоидального тока Для заданной в соответствии с номером варианта схемы простой электрической цепи синусоидального тока и известными из таблицы 3 параметрами элементов цепи: - найти общее комплексное сопротивление цепи - определить комплексные токи и напряжения всех элементов цепи - построить в масштабе векторную диаграмму токов и напряжений - написать мгновенные значения всех токов и напряжений R1 = 6 Ом R2 = 8 Ом L1 = 15.9 мГн C1 = 318 мкФ u = 220 sin (314t - π )
- Задача №3 Вариант 19Усилитель выполнен на ПТ КП320В в схеме с ОИ. Рабочая точка ПТ задается напряжением источника питания UИП и параметрами: Rc=0.8 кОм; UзиА=-1,0 В; UИП=10 B. 1. Нарисуйте принципиальную схему усилителя. 2. На семействе статических ВАХ транзистора постройте нагрузочную прямую и определите положение рабочей точки. 3. Для найденной рабочей точки определите сопротивление резистора в цепи истока RИ и малосигнальные параметры S, Ri,и μ. 4. Графоаналитическим методом определите параметры режима усиления KU и Pвых при амплитуде входного сигнала Uвх m=0.25 В.
- Задача №3 Вариант 43Усилитель выполнен на ПТ КП320В в схеме с ОИ. Рабочая точка ПТ задается напряжением источника питания UИП и параметрами: Rc=0.4 кОм; UзиА=-1.5 В; UИП=17 B. 1. Нарисуйте принципиальную схему усилителя. 2. На семействе статических ВАХ транзистора постройте нагрузочную прямую и определите положение рабочей точки. 3. Для найденной рабочей точки определите сопротивление резистора в цепи истока RИ и малосигнальные параметры S, Ri,и μ. 4. Графоаналитическим методом определите параметры режима усиления KU и Pвых при амплитуде входного сигнала Uвх m=0.25 В.
- Задача №3 Вариант 9 а) Получите зависимость диффузионного потенциала в переходе от температуры. Обоснуйте полученный результат. б) Используя полученное в пункте а) выражение, рассчитайте зависимость диффузионного потенциала в диапазоне температур от –30 до 70°С. Расчет сделайте в относительных единицах. Постройте график и сделайте выводы.
