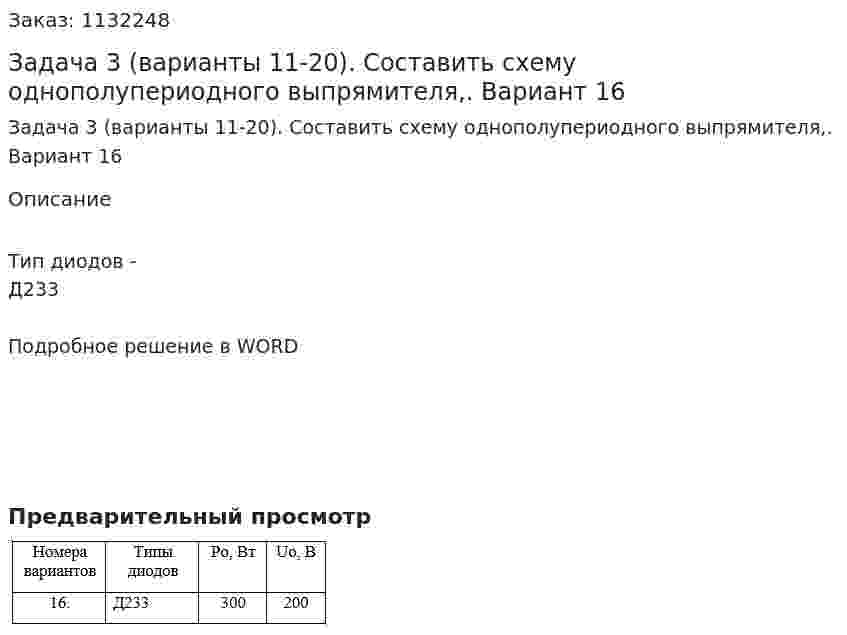

Задача 3 (варианты 11-20). Составить схему однополупериодного выпрямителя,. Вариант 16
Задача 3 (варианты 11-20). Составить схему однополупериодного выпрямителя,. Вариант 16
Описание
Тип диодов - Д233
Подробное решение в WORD
- Задача 3. В атоме водорода электрон первоначально находится в состоянии, указанном в табл. 16.1. Определите, какая энергия выделяется или поглощается атомом при переходе электрона в другое, указанное в таблице состояние. Укажите, какой процесс (выделение или поглощение энергии) происходит при таком переходе. Покажите данный переход на диаграмме состояний электрона в атоме водорода. Начальное состояние 3d Конечное состояние 4f Дано: k = 3, n = 4.Найти: Е.
- Задача 3. В номинальном режиме напряжения первичной и вторичной обмотках равны: U1H=220 B и U2H=110 B. Из опытов холостого хода и короткого замыкания трансформатора получены следующие результаты: в режиме холостого хода U1X=220 B, I1X=0,44 A, P1X=40 Bт, в режиме короткого замыкания U1кз=20 B, I1кз=4 A, P1кз=15 Bт. Определить параметры схемы замещения трансформатора.
- Задача 3. В номинальном режиме напряжения первичной и вторичной обмотках равны: U1H=220 B и U2H=110 B. Из опытов холостого хода и короткого замыкания трансформатора получены следующие результаты: в режиме холостого хода U1X=220 B, I1X=0,44 A, P1X=40 Bт, в режиме короткого замыкания U1кз=20 B, I1кз=4 A, P1кз=15 Bт. Определить параметры схемы замещения трансформатора.
- Задача 3 В одноступенчатом планетарном редукторе (рисунок 3.1) определить передаточное отношение u1/3(4) , угловую скорость ω3 и момент M3 на выходном валу, КПД планетарного редуктора, если заданы числа зубьев колес Z1=18; Z2'=10; Z4=20; частота вращения n1 = 750 об/мин; N1= 7.5 кВт; КПД на одной ступени принять: η = 0,95 – для внешнего зацепления, η = 0,97 – для внутреннего зацепления. Вариант 77
- Задача 3В схеме, показанной на рисунке, E = 10 В, R1 = R3 = 6 кОм; R2 = 4 кОм; С = 0.1 мкФ.Установившееся значение напряжения uвых(∞) равно _______ В
- Задача 3В схеме, показанной на рисунке, E = 10 В, R1 = R3 = 6 кОм; R2 = 4 кОм; С = 0.1 мкФ.Установившееся значение напряжения uвых(∞) равно _______ В
- Задача 3. В схеме, показанной на рисунке, E = 12 В, R1 = 500 Ом, R2 = R3 = 1 кОм, С = 0.25 мкФ.Установившееся значение напряжения uвых(∞) равно ______ В
- Задача 3. Вариант 6Схема замещения трансформатора, рис.3, имеет параметры: -суммарное индуктивное сопротивление Xs = 2.5 Ом; - активное сопротивление первичной обмотки R1 =0.4 Ом; - активное сопротивление вторичной обмотки R2 = 0.03 Ом; - реактивное сопротивление току намагничивания Xμ = 1.5 кОм; - активное сопротивление потерь в стали Rμ = 0.4 кОм; - проходная емкость: Cп = 250 пФ; - коэффициент трансформации: KТ = 4; - напряжение питающей сети: U1 = 127 В; - частота первичного напряжения: f1 = 0.5 кГц; - номинальный ток нагрузки: I2н = 40 А; - коэффициент мощности нагрузки: cosφн = 0.8. Определить: - токи холостого хода I10 и короткого замыкания I1кз; - напряжение нагрузки U2н при номинальном токе I2н ; - резонансные частоты на холостом ходу fрх и под нагрузкой fрн; - коэффициент полезного действия η и коэффициент мощности трансформатора cosφ при номинальном токе нагрузки; - длительности переходных процессов пhи включениях трансформатора на холостом ходу и под нагрузкой.
- Задача 3 (варианты 01 - 100) Цепь переменного тока содержит различные элементы (резисторы индуктивности, емкости), образующие две параллельные ветви. Схема цепи приведена на соответствующем рисунке. Номер рисунка, значения всех сопротивлений и один дополнительный параметр заданы в таблице 4. Индекс «1» у дополнительного параметра означает, что он относится к первой ветви, индекс «2» - ко второй. К цепи приложено напряжение U; токи в ветвях соответственно равны Ii и Ь, ток в неразветвленной части цепи равен I. Начертить схему цепи для своего варианта и определить следующие величины, если они не заданы в таблице: 1) токи I1 и I2 в параллельных ветвях; 2) ток I в неразветвленной части цепи; 3) напряжение U, приложенное к цепи; 4) активную Р, реактивную Q и полную S мощности для всей цепи. Начертить в масштабе векторную диаграмму цепи и пояснить ее построение. Каким образом в заданной цепи можно получить резонанс токов? Если цепь не позволяет достигнуть резонанса, то пояснить, какой элемент надо дополнительно включить в цепь для этого. Начертить цепь такой цепи. Вариант 35 Дано: Рисунок 24 R1 = 8 Ом, R2 = 6 Ом, XL2 = 8 Ом, XC1 = 6 Ом, QC1 = -150 ВАр
- Задача 3 (варианты 01 - 100) Цепь переменного тока содержит различные элементы (резисторы индуктивности, емкости), образующие две параллельные ветви. Схема цепи приведена на соответствующем рисунке. Номер рисунка, значения всех сопротивлений и один дополнительный параметр заданы в таблице 4. Индекс «1» у дополнительного параметра означает, что он относится к первой ветви, индекс «2» - ко второй. К цепи приложено напряжение U; токи в ветвях соответственно равны Ii и Ь, ток в неразветвленной части цепи равен I. Начертить схему цепи для своего варианта и определить следующие величины, если они не заданы в таблице: 1) токи I1 и I2 в параллельных ветвях; 2) ток I в неразветвленной части цепи; 3) напряжение U, приложенное к цепи; 4) активную Р, реактивную Q и полную S мощности для всей цепи. Начертить в масштабе векторную диаграмму цепи и пояснить ее построение. Каким образом в заданной цепи можно получить резонанс токов? Если цепь не позволяет достигнуть резонанса, то пояснить, какой элемент надо дополнительно включить в цепь для этого. Начертить цепь такой цепи. Вариант 35 Дано: Рисунок 24 R1 = 8 Ом, R2 = 6 Ом, XL2 = 8 Ом, XC1 = 6 Ом, QC1 = -150 ВАр
- Задача 3 (варианты 0-25). Трехфазный асинхронный двигатель с фазным ротором, сопротивление фаз обмоток которого R1, R2, X1, X2, соединен треугольником и работает при напряжении Uном с частотой f=50 Гц. Число витков на фазу обмоток w1, w2, число пар полюсов р. Определить: пусковые токи статора и ротора, пусковой вращающий момент, коэффициент мощности при пуске двигателя без пускового реостата, значение сопротивления пускового реостата, обеспечивающего максимальный пусковой момент; величину максимального пускового момента и коэффициент мощности при пуске двигателя с реостатом. При расчете током холостого хода пренебречь. Построить естественную механическую характеристику двигателя. Вариант 2 Дано: Uном = 380 В, R1 = 0.62 Ом, R2 = 0.04 Ом, X1 = 1.84 Ом, X2= 0.42 Ом, w1 = 362, w2 = 72, p=2, Sном = 3.5%
- Задача 3 (варианты 0-25). Трехфазный асинхронный двигатель с фазным ротором, сопротивление фаз обмоток которого R1, R2, X1, X2, соединен треугольником и работает при напряжении Uном с частотой f=50 Гц. Число витков на фазу обмоток w1, w2, число пар полюсов р. Определить: пусковые токи статора и ротора, пусковой вращающий момент, коэффициент мощности при пуске двигателя без пускового реостата, значение сопротивления пускового реостата, обеспечивающего максимальный пусковой момент; величину максимального пускового момента и коэффициент мощности при пуске двигателя с реостатом. При расчете током холостого хода пренебречь. Построить естественную механическую характеристику двигателя. Вариант 2 Дано: Uном = 380 В, R1 = 0.62 Ом, R2 = 0.04 Ом, X1 = 1.84 Ом, X2= 0.42 Ом, w1 = 362, w2 = 72, p=2, Sном = 3.5%
- Задача 3 (варианты 0-25). Трехфазный асинхронный двигатель с фазным ротором, сопротивление фаз обмоток которого R1, R2, X1, X2, соединен треугольником и работает при напряжении Uном с частотой f=50 Гц. Число витков на фазу обмоток w1, w2, число пар полюсов р. Определить: пусковые токи статора и ротора, пусковой вращающий момент, коэффициент мощности при пуске двигателя без пускового реостата, значение сопротивления пускового реостата, обеспечивающего максимальный пусковой момент; величину максимального пускового момента и коэффициент мощности при пуске двигателя с реостатом. При расчете током холостого хода пренебречь. Построить естественную механическую характеристику двигателя. Вариант 9 Дано: Uном = 380 В, R1 = 0.84 Ом, R2 = 0.06 Ом, X1 = 4.24 Ом, X2= 0.52 Ом, w1 = 254, w2 = 46, p=2, Sном = 3.0%
- Задача 3 (варианты 0-25). Трехфазный асинхронный двигатель с фазным ротором, сопротивление фаз обмоток которого R1, R2, X1, X2, соединен треугольником и работает при напряжении Uном с частотой f=50 Гц. Число витков на фазу обмоток w1, w2, число пар полюсов р. Определить: пусковые токи статора и ротора, пусковой вращающий момент, коэффициент мощности при пуске двигателя без пускового реостата, значение сопротивления пускового реостата, обеспечивающего максимальный пусковой момент; величину максимального пускового момента и коэффициент мощности при пуске двигателя с реостатом. При расчете током холостого хода пренебречь. Построить естественную механическую характеристику двигателя. Вариант 9 Дано: Uном = 380 В, R1 = 0.84 Ом, R2 = 0.06 Ом, X1 = 4.24 Ом, X2= 0.52 Ом, w1 = 254, w2 = 46, p=2, Sном = 3.0%
