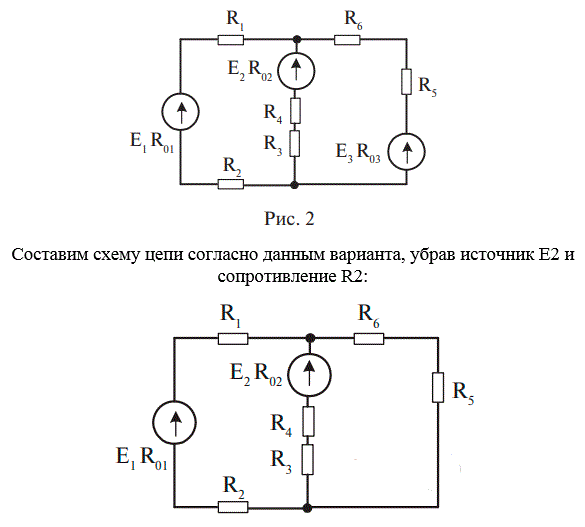

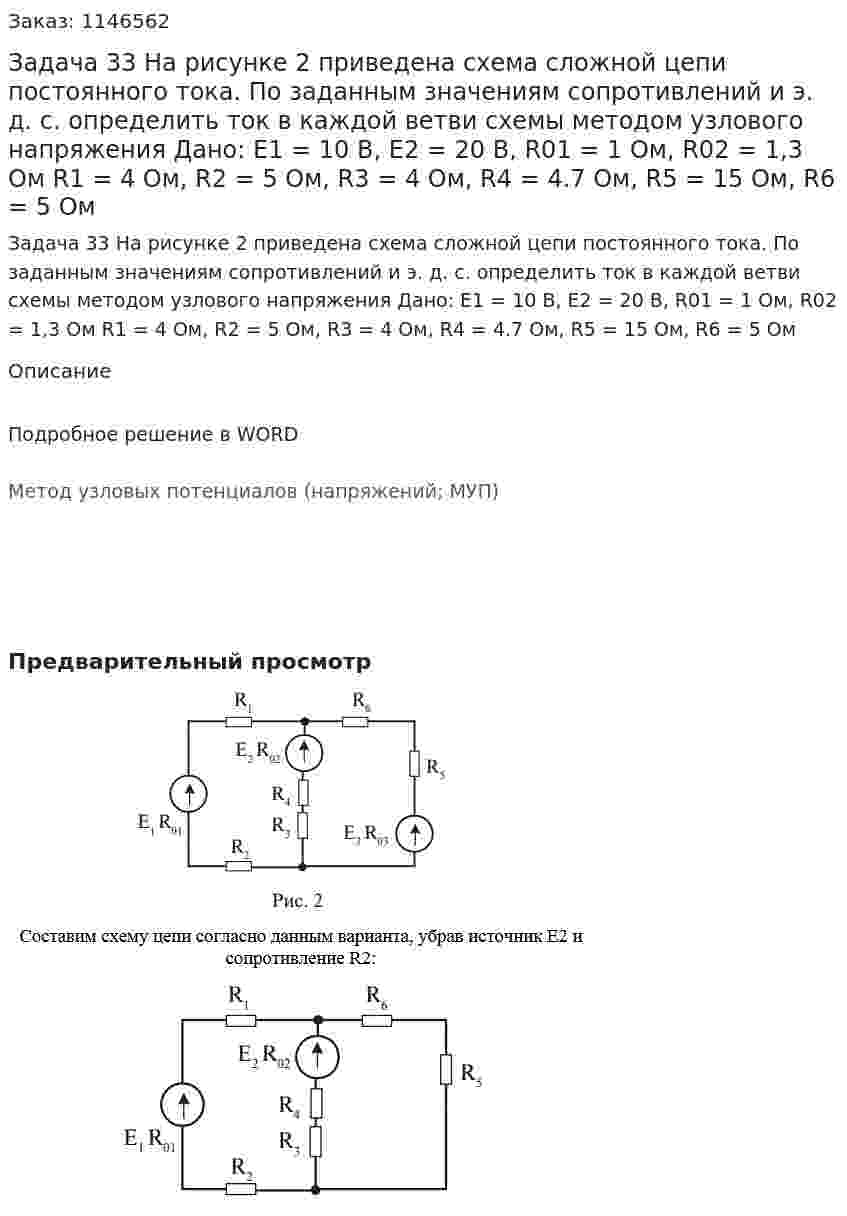

Задача 33 На рисунке 2 приведена схема сложной цепи постоянного тока. По заданным значениям сопротивлений и э. д. с. определить ток в каждой ветви схемы методом узлового напряжения Дано: Е1 = 10 В, Е2 = 20 В, R01 = 1 Ом, R02 = 1,3 Ом R1 = 4 Ом, R2 = 5 Ом, R3 = 4 Ом, R4 = 4.7 Ом, R5 = 15 Ом, R6 = 5 Ом
Задача 33 На рисунке 2 приведена схема сложной цепи постоянного тока. По заданным значениям сопротивлений и э. д. с. определить ток в каждой ветви схемы методом узлового напряжения Дано: Е1 = 10 В, Е2 = 20 В, R01 = 1 Ом, R02 = 1,3 Ом R1 = 4 Ом, R2 = 5 Ом, R3 = 4 Ом, R4 = 4.7 Ом, R5 = 15 Ом, R6 = 5 Ом
Описание
Подробное решение в WORD
Метод узловых потенциалов (напряжений; МУП)
- Задача 33. При замкнутом и разомкнутом выключателе S амперметр показывает одно и тоже значение тока I = 5 А. Определить сопротивления R и ХС, если U = 100 В, частота r = 50 Гц, а индуктивность катушки L = 31,8 мГн.
- Задача 33. При замкнутом и разомкнутом выключателе S амперметр показывает одно и тоже значение тока I = 5 А. Определить сопротивления R и ХС, если U = 100 В, частота r = 50 Гц, а индуктивность катушки L = 31,8 мГн.
- Задача 3.3. При напряжении 2 кВ плоский конденсатор, изготовленный из высокочастотного диэлектрика, имеет заряд 3,5×10-8 Кл. При этом же напряжении и при повышении температуры на 100 К заряд возрастает на 1%. Определить диэлектрическую проницаемость материала и температурный коэффициент диэлектрической проницаемости, если толщина диэлектрика между пластинами конденсатора h=2 мм, а площадь каждой пластины S= 5 см2. Какой вывод можно сделать о наиболее вероятном механизме поляризации данного диэлектрика?головок задачи
- Задача 3.3 Трехфазный асинхронный двигатель серии А4 с короткозамкнутым ротором имеет номинальные данные, представленные в таблице. 3.6: частота сети f1= 50 Гц, номинальная мощность на валу Р2н; линейное напряжение Uл (катушки статора соединены звездой), коэффициенты кратности Км = Ммах/Мн, Кп= Мп/Мн, КI=Iлп/Iлн, номинальная частота вращения ротора nн.Определить:- линейные токи I1н в питающей сети;- число пар комплектов р катушек в фазах статора;- номинальное sн и критическое sкр скольжение;- номинальный вращающий моментМн на валу ротора двигателя;- критический Ммах = Мкр и пусковой Мп моменты;- полную мощность S1н, потребляемую двигателем из сети; - пусковой ток Iлп двигателя; - оценить пусковой и номинальный вращающие моменты, если двигатель запускают от сети, напряжение которой на k % меньше номинальной. Вариант 08
- Задача 3.3 Трехфазный асинхронный двигатель серии А4 с короткозамкнутым ротором имеет номинальные данные, представленные в таблице. 3.6: частота сети f1= 50 Гц, номинальная мощность на валу Р2н; линейное напряжение Uл (катушки статора соединены звездой), коэффициенты кратности Км = Ммах/Мн, Кп= Мп/Мн, КI=Iлп/Iлн, номинальная частота вращения ротора nн.Определить:- линейные токи I1н в питающей сети;- число пар комплектов р катушек в фазах статора;- номинальное sн и критическое sкр скольжение;- номинальный вращающий моментМн на валу ротора двигателя;- критический Ммах = Мкр и пусковой Мп моменты;- полную мощность S1н, потребляемую двигателем из сети; - пусковой ток Iлп двигателя; - оценить пусковой и номинальный вращающие моменты, если двигатель запускают от сети, напряжение которой на k % меньше номинальной. Вариант 08
- Задача 3.3 Трехфазный асинхронный двигатель серии А4 с короткозамкнутым ротором имеет номинальные данные, представленные в таблице. 3.6: частота сети f1= 50 Гц, номинальная мощность на валу Р2н; линейное напряжение Uл (катушки статора соединены звездой), коэффициенты кратности Км = Ммах/Мн, Кп= Мп/Мн, КI=Iлп/Iлн, номинальная частота вращения ротора nн.Определить:- линейные токи I1н в питающей сети;- число пар комплектов р катушек в фазах статора;- номинальное sн и критическое sкр скольжение;- номинальный вращающий моментМн на валу ротора двигателя;- критический Ммах = Мкр и пусковой Мп моменты;- полную мощность S1н, потребляемую двигателем из сети; - пусковой ток Iлп двигателя; - оценить пусковой и номинальный вращающие моменты, если двигатель запускают от сети, напряжение которой на k % меньше номинальной. Вариант 18
- Задача 3.3 Трехфазный асинхронный двигатель серии А4 с короткозамкнутым ротором имеет номинальные данные, представленные в таблице. 3.6: частота сети f1= 50 Гц, номинальная мощность на валу Р2н; линейное напряжение Uл (катушки статора соединены звездой), коэффициенты кратности Км = Ммах/Мн, Кп= Мп/Мн, КI=Iлп/Iлн, номинальная частота вращения ротора nн.Определить:- линейные токи I1н в питающей сети;- число пар комплектов р катушек в фазах статора;- номинальное sн и критическое sкр скольжение;- номинальный вращающий моментМн на валу ротора двигателя;- критический Ммах = Мкр и пусковой Мп моменты;- полную мощность S1н, потребляемую двигателем из сети; - пусковой ток Iлп двигателя; - оценить пусковой и номинальный вращающие моменты, если двигатель запускают от сети, напряжение которой на k % меньше номинальной. Вариант 18
- Задача 3.3 Вероятность события равна P(A) = p. Сколько необходимо сделать независимых опытов, чтобы с вероятностью γ можно было утверждать, что частота события в этой серии опытов будет отличаться от вероятности события не более чем на a в ту или другую сторону?
- Задача 3.3.Двигатель постоянного тока с последовательным возбуждением с номинальными данными: Pном = 5.5 кВт, nном = 1200 об/мин, Uном = 220 В, Iном = 31 А, Rя = 0.6 Ом, Rс = 0.3 Ом работает с номинальной скоростью. Затем он переводится в режим динамического торможения путем включения обмотки возбуждения в сеть с напряжением 110 В последовательно с добавочным сопротивлением Rдоб.в, а якорь замыкается на сопротивление Rдоб.я. Вычислить величины добавочных сопротивлений включенных в цепь якоря и обмотки возбуждения, если ток в обмотке возбуждения равен Iном, а тормозной момент 2Мном. Ответ: Rдоб.в = 3.25 Ом, Rдоб.я = 3.54 Ом
- Задача 3.3.Двигатель постоянного тока с последовательным возбуждением с номинальными данными: Pном = 5.5 кВт, nном = 1200 об/мин, Uном = 220 В, Iном = 31 А, Rя = 0.6 Ом, Rс = 0.3 Ом работает с номинальной скоростью. Затем он переводится в режим динамического торможения путем включения обмотки возбуждения в сеть с напряжением 110 В последовательно с добавочным сопротивлением Rдоб.в, а якорь замыкается на сопротивление Rдоб.я. Вычислить величины добавочных сопротивлений включенных в цепь якоря и обмотки возбуждения, если ток в обмотке возбуждения равен Iном, а тормозной момент 2Мном. Ответ: Rдоб.в = 3.25 Ом, Rдоб.я = 3.54 Ом
- Задача 33. Длина линии левого участка lл=λ/2, правого участка lпр=3λ/4. Волновое сопротивление правой и левой линий Zс = 400 Ом. Левая линия разомкнута, а правая линия короткозамкнута. Простроить графики распределения действующих значений напряжения и тока вдоль линии, если Eг=100 В, Rг=200 Ом.
- Задача 33. Длина линии левого участка lл=λ/2, правого участка lпр=3λ/4. Волновое сопротивление правой и левой линий Zс = 400 Ом. Левая линия разомкнута, а правая линия короткозамкнута. Простроить графики распределения действующих значений напряжения и тока вдоль линии, если Eг=100 В, Rг=200 Ом.
- Задача 33. Для заданной схемы выпрямителя определить для режима холостого хода постоянную составляющую (среднее значение) напряжения на выходе и амплитуду пульсаций, если входное напряжение равно U. Использовать данные табл.2. Дано U=250 В; Схема выпрямителя: однофазная мостовая
- Задача 33 На рисунке 2 приведена схема сложной цепи постоянного тока. По заданным значениям сопротивлений и э. д. с. определить ток в каждой ветви схемы методом узлового напряжения Дано: Е1 = 10 В, Е2 = 20 В, R01 = 1 Ом, R02 = 1,3 Ом R1 = 4 Ом, R2 = 5 Ом, R3 = 4 Ом, R4 = 4.7 Ом, R5 = 15 Ом, R6 = 5 Ом
