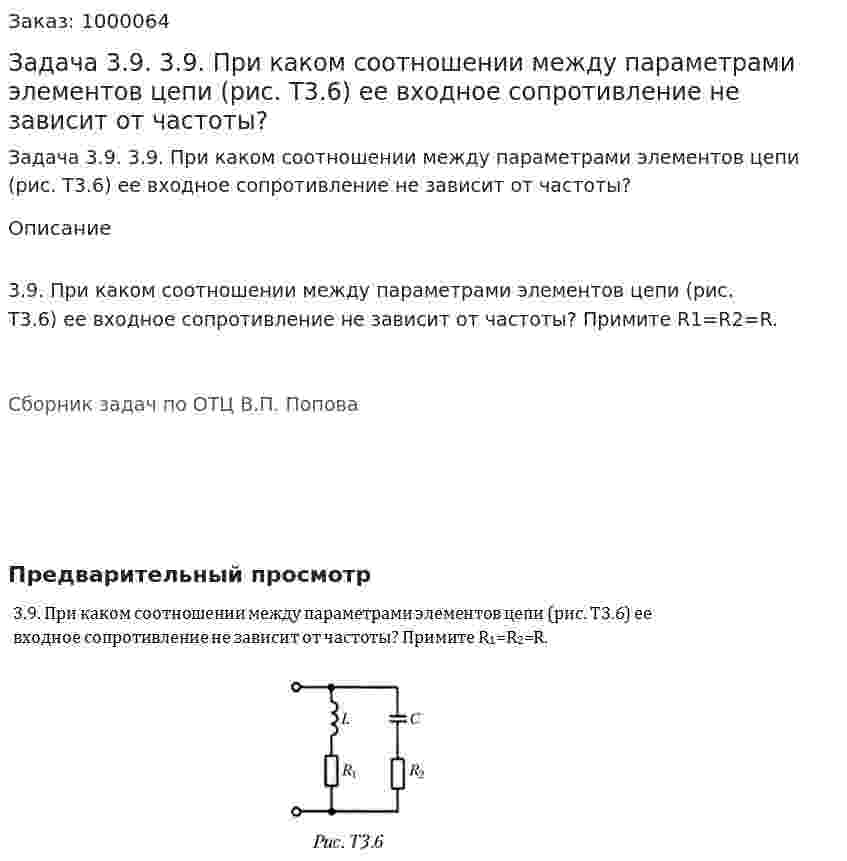

Задача 3.9. 3.9. При каком соотношении между параметрами элементов цепи (рис. Т3.6) ее входное сопротивление не зависит от частоты?
Задача 3.9. 3.9. При каком соотношении между параметрами элементов цепи (рис. Т3.6) ее входное сопротивление не зависит от частоты?
Описание

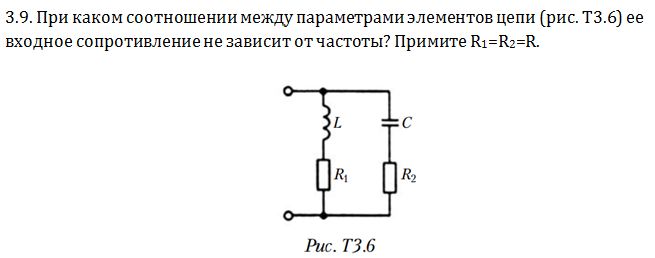

3.9. При каком соотношении между параметрами элементов цепи (рис. Т3.6) ее входное сопротивление не зависит от частоты? Примите R1=R2=R.
Сборник задач по ОТЦ В.П. Попова
