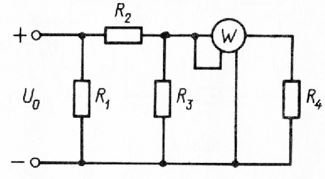

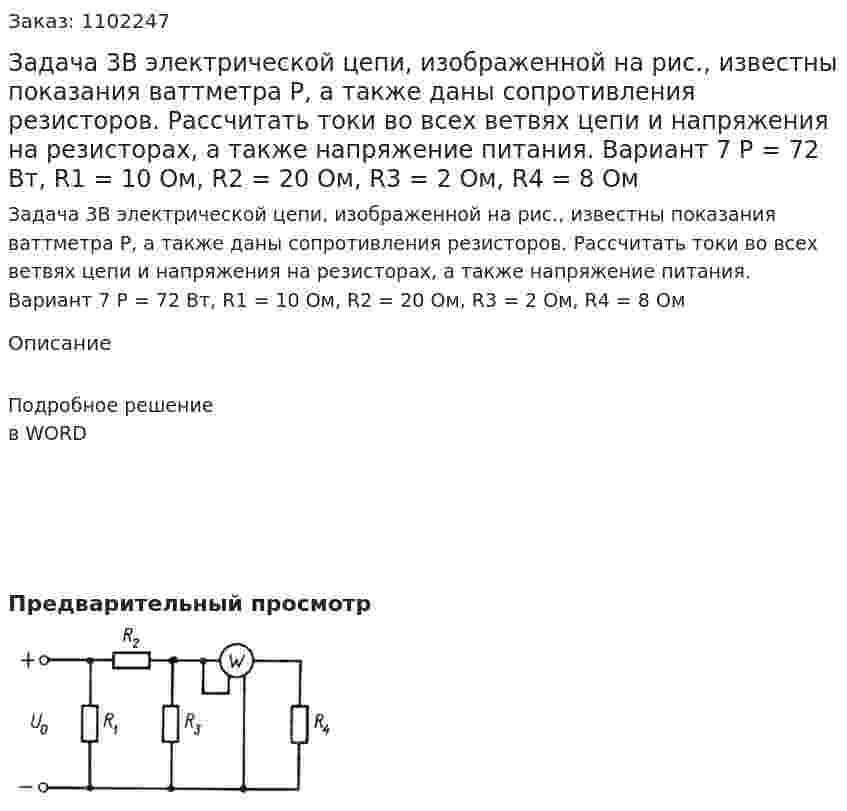

Задача 3В электрической цепи, изображенной на рис., известны показания ваттметра Р, а также даны сопротивления резисторов. Рассчитать токи во всех ветвях цепи и напряжения на резисторах, а также напряжение питания. Вариант 7 P = 72 Вт, R1 = 10 Ом, R2 = 20 Ом, R3 = 2 Ом, R4 = 8 Ом
Задача 3В электрической цепи, изображенной на рис., известны показания ваттметра Р, а также даны сопротивления резисторов. Рассчитать токи во всех ветвях цепи и напряжения на резисторах, а также напряжение питания. Вариант 7 P = 72 Вт, R1 = 10 Ом, R2 = 20 Ом, R3 = 2 Ом, R4 = 8 Ом
Описание
Подробное решение в WORD
- Задача 3. Дана трехфазная цепь с линейным напряжением 220 В, с сопротивлением нагрузки RA = 3 Ом, ХА = 2 Ом, RВ = 3 Ом, ХВ = -1 Ом, RC = 3 Ом, ХС = -3 Ом. Перечертить схему согласно условию, дополнив обозначениями, определить фазные и линейные токи, ток в нейтральном проводе, показания приборов.
- Задача 3. Дана трехфазная цепь с линейным напряжением 220 В, с сопротивлением нагрузки RA = 3 Ом, ХА = 2 Ом, RВ = 3 Ом, ХВ = -1 Ом, RC = 3 Ом, ХС = -3 Ом. Перечертить схему согласно условию, дополнив обозначениями, определить фазные и линейные токи, ток в нейтральном проводе, показания приборов.
- Задача 3. Дана трехфазная цепь с фазным напряжением 220 В, с сопротивлением нагрузки R = 3 Ом, X = 2 Ом (емкостной характер). Перечертить схему согласно условию, дополнив обозначениями, определить фазные и линейные токи, показания приборов.
- Задача 3. Дана трехфазная цепь с фазным напряжением 220 В, с сопротивлением нагрузки R = 3 Ом, X = 2 Ом (емкостной характер). Перечертить схему согласно условию, дополнив обозначениями, определить фазные и линейные токи, показания приборов.
- Задача 3 Дана электрическая цепь, изображённая на рисунке 1. Найти все токи в этой цепи при условии: Е1=30 В; Е2=28 В; Е3=35 В; R1=10 Ом; R2=12 Ом; R3=8 Ом. При расчётах использовать метод контурных токов.
- Задача 3 Дана электрическая цепь, изображённая на рисунке 1. Найти все токи в этой цепи при условии: Е1=30 В; Е2=28 В; Е3=35 В; R1=10 Ом; R2=12 Ом; R3=8 Ом. При расчётах использовать метод контурных токов.
- Задача 3 Дано: 4-х разрядный взвешивающий ЦАП; Uоп=10 В; Rос=100 Ом; шаг квантования Sкв=0.5 В/разряд, D1=5(10); D2=9(10). Определить: Сопротивление резистора R, максимальное выходное напряжение U_(вых макс), выходное напряжение U_вых при значении на входе D_1 и D_2. Нарисовать схему ЦАП.
- Задача 3 В Цепь переменного тока включены звездой сопротивления. Данные указаны в таблице 3. Определить потребляемую мощность системы и ток нулевого провода двумя способами: на векторной диаграмме и символическим методом. Найти смещение нейтрали и фазные напряжения при обрыве нулевого провода. Построить векторную диаграмму напряжений. Вариант 7
- Задача 3 В Цепь переменного тока включены звездой сопротивления. Данные указаны в таблице 3. Определить потребляемую мощность системы и ток нулевого провода двумя способами: на векторной диаграмме и символическим методом. Найти смещение нейтрали и фазные напряжения при обрыве нулевого провода. Построить векторную диаграмму напряжений. Вариант 7
- Задача 3. В цепь переменного тока напряжением U и частотой 50 Гц включены последовательно катушка L с индуктивным сопротивлением ХL и активным сопротивлением r, и конденсатор емкостью С. Пользуясь данными таблицы 12, определить ток, напряжение на зажимах катушки и конденсатора. Вычислить активную и реактивную мощности катушки, конденсатора и всей цепи. Определить, при какой частоте наступит резонанс, и каков при этом будет ток в цепи, напряжение на зажимах катушки и конденсатора, реактивные мощности катушки и конденсатора и активная мощность цепи. Для обоих случаев построить векторные диаграммы.
- Задача 3. В цепь переменного тока напряжением U и частотой 50 Гц включены последовательно катушка L с индуктивным сопротивлением ХL и активным сопротивлением r, и конденсатор емкостью С. Пользуясь данными таблицы 12, определить ток, напряжение на зажимах катушки и конденсатора. Вычислить активную и реактивную мощности катушки, конденсатора и всей цепи. Определить, при какой частоте наступит резонанс, и каков при этом будет ток в цепи, напряжение на зажимах катушки и конденсатора, реактивные мощности катушки и конденсатора и активная мощность цепи. Для обоих случаев построить векторные диаграммы.
- Задача 3. Вычислить полную мощность симметричного трехфазного приемника, фазы которого соединены в треугольник, если Iф=2 А, zф=200 Ом.
- Задача 3. Вычислить полную мощность симметричного трехфазного приемника, фазы которого соединены в треугольник, если Iф=2 А, zф=200 Ом.
