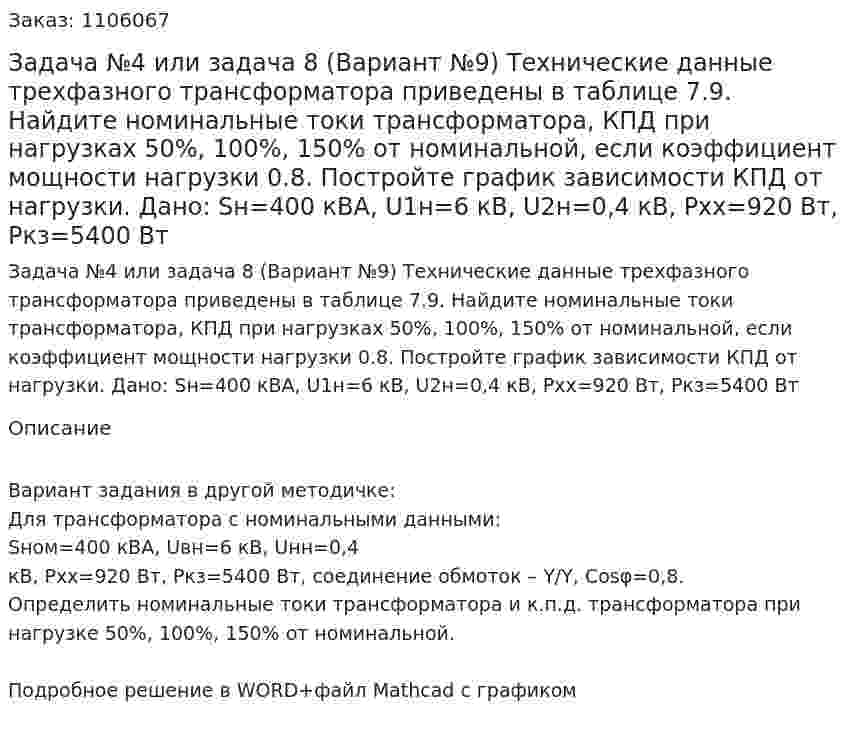

Задача №4 или задача 8 (Вариант №9) Технические данные трехфазного трансформатора приведены в таблице 7.9. Найдите номинальные токи трансформатора, КПД при нагрузках 50%, 100%, 150% от номинальной, если коэффициент мощности нагрузки 0.8. Постройте график зависимости КПД от нагрузки. Дано: Sн=400 кВА, U1н=6 кВ, U2н=0,4 кВ, Pхх=920 Вт, Pкз=5400 Вт
Задача №4 или задача 8 (Вариант №9) Технические данные трехфазного трансформатора приведены в таблице 7.9. Найдите номинальные токи трансформатора, КПД при нагрузках 50%, 100%, 150% от номинальной, если коэффициент мощности нагрузки 0.8. Постройте график зависимости КПД от нагрузки. Дано: Sн=400 кВА, U1н=6 кВ, U2н=0,4 кВ, Pхх=920 Вт, Pкз=5400 Вт
Описание
Вариант задания в другой методичке:
Для трансформатора с номинальными данными:
Sном=400 кВА, Uвн=6 кВ, Uнн=0,4 кВ, Pхх=920 Вт, Pкз=5400 Вт, соединение обмоток – Y/Y, Cosφ=0,8.
Определить номинальные токи трансформатора и к.п.д. трансформатора при нагрузке 50%, 100%, 150% от номинальной.
Подробное решение в WORD+файл Mathcad с графиком
- Задача №4 или задача 8 (Вариант №9) Технические данные трехфазного трансформатора приведены в таблице 7.9. Найдите номинальные токи трансформатора, КПД при нагрузках 50%, 100%, 150% от номинальной, если коэффициент мощности нагрузки 0.8. Постройте график зависимости КПД от нагрузки. Дано: Sн=400 кВА, U1н=6 кВ, U2н=0,4 кВ, Pхх=920 Вт, Pкз=5400 Вт
- Задача № 4 К трехфазной линии с линейным напряжением 380 В подключены два симметричных приемника (рис. 4.11). Один из них соединен по схеме звезда и потребляет активную мощность P1 при коэффициенте мощности cosφ1(φ1>0), другой соединен по схеме треугольника и потребляет активную мощность P2 при коэффициенте мощности cosφ2(φ2>0). Определить показания амперметров. Исходные данные приведены в таблице 4.4. Вариант 6 Дано: P1 = 10 кВт, cosϕ1 = 0.6 P2 = 4 кВт, cosϕ2 = 0.5
- Задача № 4 К трехфазной линии с линейным напряжением 380 В подключены два симметричных приемника (рис. 4.11). Один из них соединен по схеме звезда и потребляет активную мощность P1 при коэффициенте мощности cosφ1(φ1>0), другой соединен по схеме треугольника и потребляет активную мощность P2 при коэффициенте мощности cosφ2(φ2>0). Определить показания амперметров. Исходные данные приведены в таблице 4.4. Вариант 6 Дано: P1 = 10 кВт, cosϕ1 = 0.6 P2 = 4 кВт, cosϕ2 = 0.5
- Задача №4 Однофазный понижающий трансформатор служит для питания пониженным напряжением ламп накаливания местного освещения металлорежущих станков. Первичная обмотка трансформатора подключена к электрической сети напряжением U1 = 240 B. Ко вторичной обмотке подключены лампы одинаковой мощности. Режим работы трансформатора неноминальный. Определить значения, не заданные в условиях задачи: 1) напряжение вторичной обмотки трансформатора U2; 2) коэффициент трансформации трансформатора k; 3) ток вторичной обмотки трансформатора I2; 4) ток одной лампы Iламп; 5) число ламп, подключенных ко вторичной обмотке трансформатора; 6) мощность одной лампы Рламп; 7) активную мощность, отдаваемую, вторичной обмоткой трансформатора Р2. Данные для своего варианта взять из таблицы 8.Вариант 18 Исходные данные: U1 = 240 B; Р2 = 288 Вт; Iламп = 0,33 А; n = 24. Определить: U2; k; I2; Pламп.
- Задача №4 Однофазный понижающий трансформатор служит для питания пониженным напряжением ламп накаливания местного освещения металлорежущих станков. Первичная обмотка трансформатора подключена к электрической сети напряжением U1 = 240 B. Ко вторичной обмотке подключены лампы одинаковой мощности. Режим работы трансформатора неноминальный. Определить значения, не заданные в условиях задачи: 1) напряжение вторичной обмотки трансформатора U2; 2) коэффициент трансформации трансформатора k; 3) ток вторичной обмотки трансформатора I2; 4) ток одной лампы Iламп; 5) число ламп, подключенных ко вторичной обмотке трансформатора; 6) мощность одной лампы Рламп; 7) активную мощность, отдаваемую, вторичной обмоткой трансформатора Р2. Данные для своего варианта взять из таблицы 8.Вариант 18 Исходные данные: U1 = 240 B; Р2 = 288 Вт; Iламп = 0,33 А; n = 24. Определить: U2; k; I2; Pламп.
- Задача №4 Однофазный трансформатор имеет следующие номинальные величины: мощность Sном; первичное и вторичное напряжения Uном1, Uном2; первичный и вторичный токи Iном1, Iном2. Коэффициент трансформации равен k . В обмотках наводятся ЭДС Е1 и Е2; числа витков обмоток w1 и w2 . Магнитный поток равен Фм; частота тока в сети f . Определить величины, отмеченные прочерками в таблице №4. Построить векторную диаграмму трансформатора в режиме нагрузки. Пояснить её построение. Е2= Uном2. Вариант 20
- Задача №4 Однофазный трансформатор имеет следующие номинальные величины: мощность Sном; первичное и вторичное напряжения Uном1, Uном2; первичный и вторичный токи Iном1, Iном2. Коэффициент трансформации равен k . В обмотках наводятся ЭДС Е1 и Е2; числа витков обмоток w1 и w2 . Магнитный поток равен Фм; частота тока в сети f . Определить величины, отмеченные прочерками в таблице №4. Построить векторную диаграмму трансформатора в режиме нагрузки. Пояснить её построение. Е2= Uном2. Вариант 20
- Задача №4 Анализ сложных цепей синусоидального тока Для заданной в соответствии с номером варианта схемы сложной электрической цепи с синусоидального тока и известными из таблицы 4 параметрами цепи вычислить при f = 50 Гц : - упростить схему при наличии элементов равных нулю и бесконечности, отбросить приборы - эквивалентное комплексное сопротивление - комплексные токи и напряжения всех участков - коэффициент мощности - потребляемую активную мощность - показания приборов (амперметра, вольтметра, ваттметра)
- Задача №4 Вариант 19 Нарисовать схему одиночного усилительного каскада на БТ с ОЭ и эмиттерной стабилизацией и выполнить расчет элементов схемы, задающих рабочую точку. Исходные данные: тип транзистора – КТ616А; IК0=20 мА; UК0=6 B. Выполнить графоаналитический расчет усилительного каскада в режиме класса «А». При расчетах использовать выходные статические характеристики транзистора. Построить характеристику транзистора Uвых = f(Uвх), если сопротивление нагрузки Rн=5∙RК. Сопротивление резистора в цепи базы принять равным входному сопротивлению БТ Rвх = h11э, рассчитанному для рабочей точки. По справочнику установите максимально допустимые параметры БТ: – постоянный ток коллектора IКmax; – напряжение коллектор-эмиттер UКЭmax ; – мощность рассеиваемую коллектором транзистора PКmax. На семействе выходных характеристик нанесите границы области допустимых режимов работы. Задайтесь положением рабочей точки и, пользуясь характеристиками, рассчитайте для нее значения h-параметров БТ. На основании полученных числовых значений параметров рассчитайте параметры Т-образной эквивалентной схемы транзистора и изобразите ее.
- Задача №4 Вариант 43 Нарисовать схему одиночного усилительного каскада на БТ с ОЭ и эмиттерной стабилизацией и выполнить расчет элементов схемы, задающих рабочую точку. Исходные данные: тип транзистора – КТ312А; IК0=20 мА; UК0=9 B. Выполнить графоаналитический расчет усилительного каскада в режиме класса «А». При расчетах использовать выходные статические характеристики транзистора. Построить характеристику транзистора Uвых = f(Uвх), если сопротивление нагрузки Rн=5∙RК. Сопротивление резистора в цепи базы принять равным входному сопротивлению БТ Rвх = h11э, рассчитанному для рабочей точки. По справочнику установите максимально допустимые параметры БТ: – постоянный ток коллектора IКmax; – напряжение коллектор-эмиттер UКЭmax ; – мощность рассеиваемую коллектором транзистора PКmax. На семействе выходных характеристик нанесите границы области допустимых режимов работы. Задайтесь положением рабочей точки и, пользуясь характеристиками, рассчитайте для нее значения h-параметров БТ. На основании полученных числовых значений параметров рассчитайте параметры Т-образной эквивалентной схемы транзистора и изобразите ее.
- Задача №4 Вариант 9 Имеются германиевый и кремниевый диоды. Зависимость теплового тока от температуры определяется выражением I0(T)=I00·e-φЗ/φT; где I00 – ток, не зависящий от температуры. а) Докажите, что относительное изменение теплового тока определяется выражением I0(T)/I0(T0)=eφЗ(T/T0 -1)/(φT(T/T0) где I0(T0) – тепловой ток при Т = 300 К. б) Рассчитайте относительные изменения теплового тока при изменении температуры от –50 до 100°С для обоих диодов. Постройте графики и сделайте выводы.
- Задача №4 В схеме простейшего усилителя низкой частоты на транзисторе (рис. 1) начальное смещение базы в режиме покоя задаётся током резистора RБ. Даны параметры RK, EK и h21Э. Рассчитать значение RБ так, чтобы в режиме покоя между коллектором и эмиттером транзистора было задано напряжение UКЭ. Вариант 2 Дано Rк=5,6 кОм; Eк=15 В; h21э=80; Uкэ=6 В;
- Задача №4 Для заданной схемы транзисторного усилительного каскада определить: KU, KE, Rвх, Rвых,если Eс=10В; Rс= 4,7кОм; Eсм=1В; Rз=430кОм; Ср=1мкФ; ег=0,05В; Rг=10 кОм; f= 1000 Гц. Параметры транзистора: Ico=2 mA; Uзо=2 В; ri = 100 кОм; S = 1 mA/B.
- Задача № 4 Заданы статические характеристики биполярного транзистора (рис.4-6), рабочая точка (таблица 4) и высокочастотные параметры транзистора (таблица 5). Требуется выполнить: 1. Рассчитать низкочастотные малосигнальные h-параметры и построить эквивалентную схему транзистора на низкой частоте 2. Рассчитать параметры физической эквивалентной схемы прибора на высокой частоте и построить ее для этой же рабочей точки. Вариант 19Таблица 4 U0КЭ = 6 В I0К = 35 мА Тип транзистора КТ340 Таблица 5 Тип : КТ340 β = 3 f = 1 ∙ 108 Гц Cк = 4 ∙ 10-12 Ф Cэ = 1.4 ∙ 10-11 Ф τос = 1.5 ∙ 10-10 с Iк = 3 мА
